Замена экрана Wiko View

Разрядите аккумулятор ниже 25% перед началом этого ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Заземлитесь насколько возможно, чтобы не повредить мелкие компоненты.

Если есть, вы можете использовать антистатический браслет iFixit.

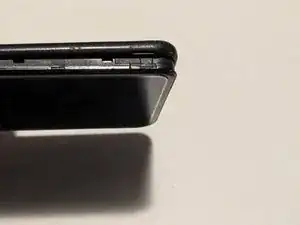

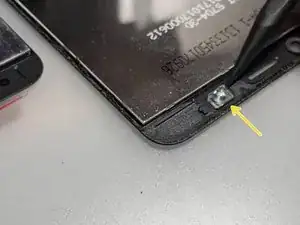

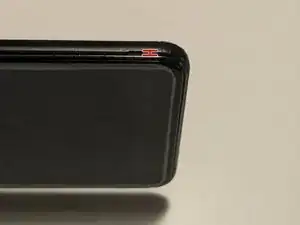

Найдите маленький зазор в правом нижнем углу, чтобы отделить заднюю крышку от корпуса телефона.

Тяните медленно, пока не сможете приподнять угол настолько, чтобы захватить заднюю крышку пальцами. Можно использовать медиатор для вскрытия.

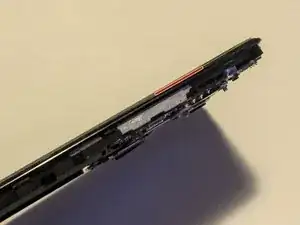

Отделите заднюю крышку по всему периметру, чтобы полностью отделить её от остальной части телефона.

Задняя крышка выдерживает небольшую деформацию, но не перегибайте её сильно, иначе она треснет.

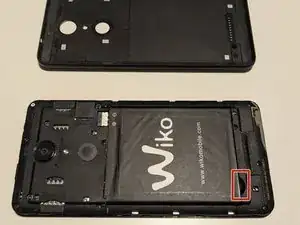

После полного снятия задней крышки вы можете извлечь аккумулятор, приподняв его за левый нижний угол.

Там есть ещё один маленький зазор для помощи.

Для этого инструменты не понадобятся.

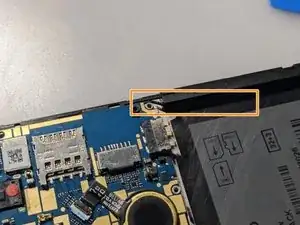

С этого момента будьте очень осторожны, чтобы не повредить крошечные металлические пружинки. Следующие шаги снимут любую их защиту; они тонкие и очень легко ломаются.

Если вы сломаете одну из них, потребуется точечная пайка (или можно временно закрепить скотчем для электрических работ — быстрый, но грубый вариант).

Извлеките все SIM- и SD-карты из гнезд.

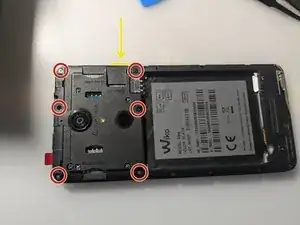

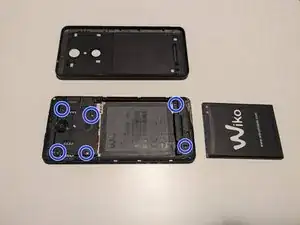

Открутите все шесть винтов с верхней пластиковой крышки.

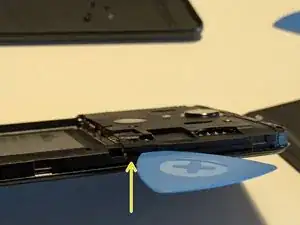

Начните осторожно приподнимать крышку с помощью медиаторов с её правого нижнего угла.

Вставляйте медиатор не более чем на 3,5 мм, чтобы не повредить внутренности.

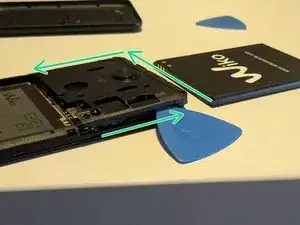

Продвигайте медиатор по всем наружным сторонам пластиковой крышки.

Вам нужно открыть все пластиковые защёлки, скрытые под крышкой. При успешном раскрытии одной из них вы услышите мягкий «щёлк».

Когда все защёлки открыты, вы можете полностью снять крышку с осторожностью.

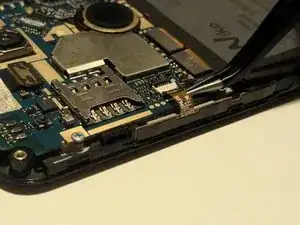

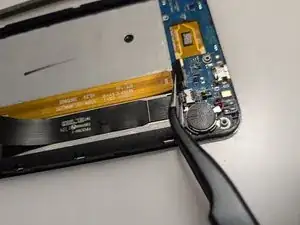

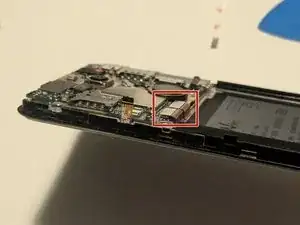

С помощью пинцета отсоедините разъём кнопок питания.

Это разъём типа «ribble» — без заморочек.

Отсоедините разъёмы дисплея-цифрового сенсора и нижней платы с помощью лопатки.

Оба разъёма — нажимного типа.

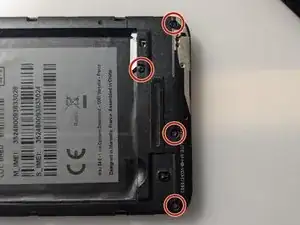

Открутите все четыре винта.

Как в Шаге 4, используйте медиатор, чтобы приподнять и аккуратно снять крышку с левого нижнего угла.

В этом руководстве мы не будем снимать нижнюю материнскую плату.

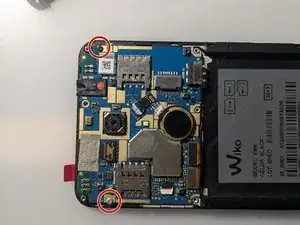

Открутите два винта, удерживающие материнскую плату.

Не прикладывайте силу при снятии материнской платы, иначе вы перережете антеннный кабель.

Осторожно приподнимите материнскую плату, пропуская кабель под пластиковой рамой, и переходите к следующему шагу.

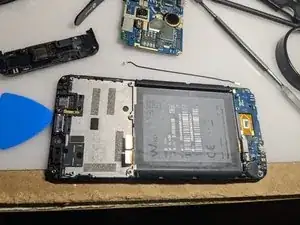

Отсоедините антеннный кабель с обоих концов.

Он имеет коаксиальный разъём.

Не забудьте подключить антеннный кабель перед повторной установкой материнской платы.

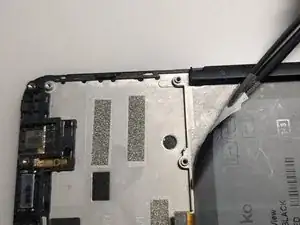

С помощью пинцета осторожно снимите заднюю наклейку.

Запишите коды, указанные на ней, на случай если она порвётся.

После замены можно вернуть её на прежнее место.

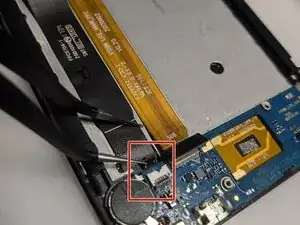

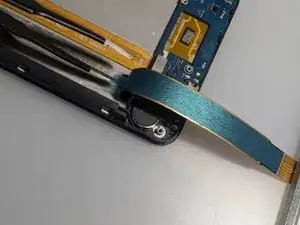

Отсоедините кабель, соединяющий две материнские платы.

Не вытаскивайте полностью кабель из металлического корпуса.

Сначала отсоедините кабель от нижней материнской платы.

Это разъём типа «ribble» — без заморочек.

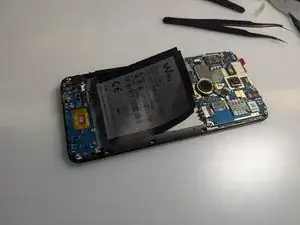

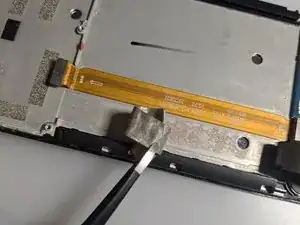

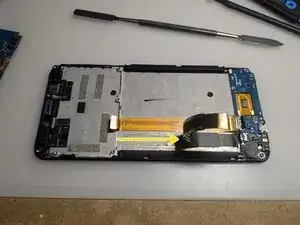

Затем медленно потяните более крупный кабель.

Кабель приклеен к металлическому корпусу.

Поднимайте кабель по всей его длине, чтобы клей не удерживал его и он не порвался на следующих шагах.

Не удаляйте полностью кабель — он связан с дисплеем под металлическим корпусом.

Удалите серую клейкую ленту.

Нагрейте iOpener и приложите его к правому краю экрана на две минуты.

Также можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей восприимчив к повреждению от тепла.

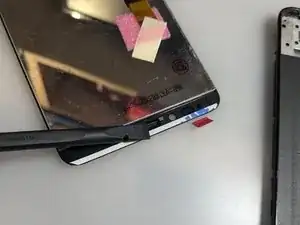

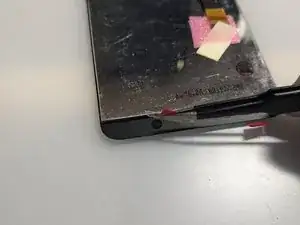

Приложите присоску к экрану как можно ближе к центру правого края и потяните вверх сильной, равномерной силой, чтобы создать зазор между рамкой и корпусом.

Вставьте медиатор для вскрытия в зазор.

В зависимости от возраста вашего телефона это может быть трудно. Если возникают проблемы, дополнительно нагрейте край и попробуйте снова. Вы также можете использовать ломик, но будьте очень осторожны, чтобы не поцарапать металлическую рамку. Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться.

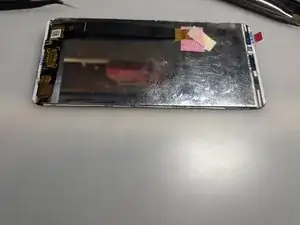

Освободите все защёлки и отлейте экран от клея.

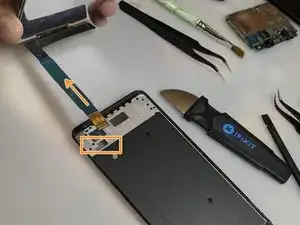

Проденьте кабель через отверстие в рамке.

Снимите защитные подложки с нового компонента

Снимайте защитный клей спереди экрана только после завершения ремонта.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты.

Например:

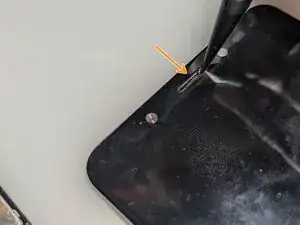

Сетка капсулы слухового динамика.

Линза внутренней вспышки.

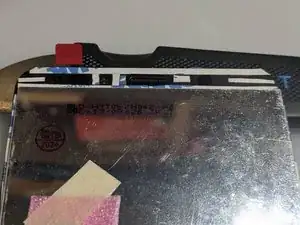

Заполните все кромки экрана двусторонним клеящим скотчем.

Вы можете использовать пинцет и лопатку для точной установки и прижатия ленты на место.

Вставьте новый кабель дисплея в отверстие металлического корпуса.

Снимите все защитные слои с уложенной ленты.

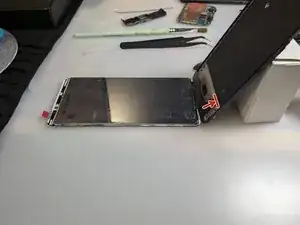

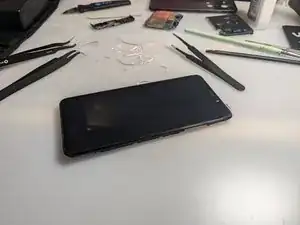

Зафиксируйте дисплей в рамке.

Дайте клею высохнуть.

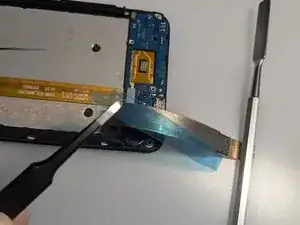

Снимите защитный слой с клея на основном кабеле.

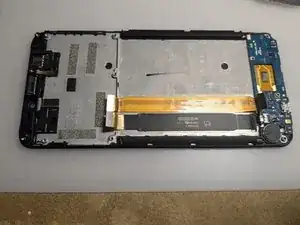

Разместите основной кабель параллельно оранжевому.
