Ремонт динамика слухового устройства CAT S22

Следуйте шагам 8-9 в руководство по разборке

Разборка CAT S22

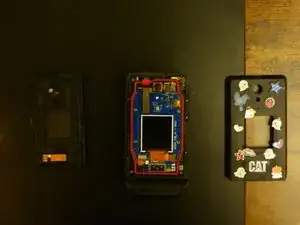

Обязательно храните винты отдельно! Внутренние 4 и внешние 4 винта имеют 2 разных размера!

Также осторожно не касайтесь экрана или противоположной стороны стекла! Любые отпечатки пальцев останутся запертыми в корпусе!

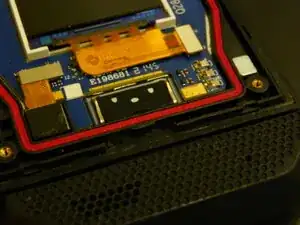

Три контакта в нижнем правом углу дочерней платы соединяются с динамиком слухового устройства, который состоит из 2 частей! Динамик находится на пластиковом элементе, который только что был снят. Контакты, соединяющие динамик, могут погнуться и не соединиться должным образом.

Будьте осторожны! Эти контакты легко сломать, и их повреждение может усложнить ремонт, будьте внимательны!

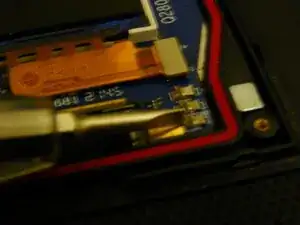

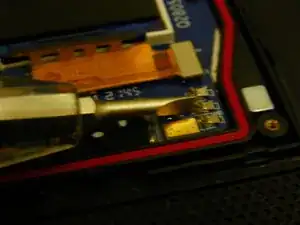

Используйте маленькую плоскую отвертку, чтобы отодвинуть контакты в сторону и вверх, и будьте очень осторожны, чтобы использовать только необходимое количество давления, чтобы слегка поднять их, они очень хрупкие и, вероятно, находятся недалеко от правильного положения!

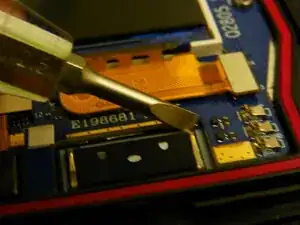

Если у вас есть еще более маленькая отвертка или похожий инструмент, вы можете попробовать поддеть её снизу контакта (сверху в форме 7), но снова будьте очень осторожны, чтобы не повредить!!

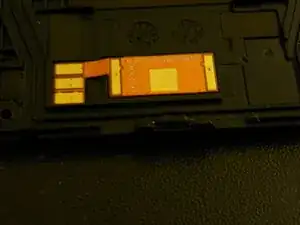

Эти контакты немного проще, просто постарайтесь немного поддеть их отверткой. Снова не переусердствуйте, поэтому используйте медленное и осторожное давление

Теперь момент истины! Закрепите первую крышку и винты, но пока оставьте внешнюю крышку снятой. Позвоните другу и послушайте, слышите ли вы их! Если нет, возможно, один из контактов все еще имеет проблемы, просто следуйте инструкции снова. Если вы их слышите, поздравляю! Вы закончили!
