Замена клавиатуры Palm Treo Pro

Нажмите на заднюю часть корпуса и сдвиньте вперед, чтобы снять его.

Снимите аккумулятор, потянув за язычок рядом с объективом камеры.

Вставьте новый аккумулятор в открытый слот. Убедитесь, что аккумулятор ориентирован так, чтобы логотип Palm находился в верхнем левом углу, напротив объектива камеры.

Используйте отвертку Torx T5, чтобы выкрутить 5 видимых винтов длиной 6 мм на задней части телефона.

Будьте осторожны, не потеряйте эти винты — они очень маленькие и понадобятся при сборке.

Если винты сорваны, может потребоваться плоская отвертка.

Используйте пластиковый инструмент для вскрытия, чтобы снять небольшую панель в верхней части телефона, поддев под чёрный пластик вокруг камеры.

Снимите основной пластиковый корпус

Вставьте пластиковый инструмент в паз в верхней части (показано на фотографии) и отщелкните чёрную часть корпуса от телефона.

Нижняя часть вокруг разъёма для наушников и USB может зацепиться на этом этапе. Аккуратно сдвиньте корпус, пока он не освободится.

Используйте крестовую отвертку Phillips №00, чтобы выкрутить серебряный винт 3,5 мм на правой стороне телефона.

Используйте крестовую отвертку Phillips №00, чтобы выкрутить два чёрных винта 3 мм в верхнем правом и нижнем левом углах платы.

Пинцетом аккуратно снимите жёлтую ленту, закрывающую два шлейфа.

Под жёлтой лентой находятся два шлейфа.

Пинцетом безопасно отсоедините сначала маленький шлейф, затем большой шлейф.

Для снятия шлейфов есть небольшой чёрный фиксатор, который должен быть в поднятом положении, как показано на второй фотографии.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять материнскую плату и вынуть её из корпуса телефона.

Под материнской платой находится чёрный кабель, который необходимо отключить, пока плата ещё в телефоне.

Его можно легко отсоединить пальцами.

Примечание: во время этого процесса кнопки отключения звука и питания могут выпасть из телефона. Не паникуйте — это нормально. Отложите их в безопасное место до сборки.

Материнская плата полностью извлечена.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять сторону стекла дисплея, чтобы затем легко снять его руками.

Примечание: стекло дисплея — это металлический прямоугольник с прикреплённым оранжевым шлейфом.

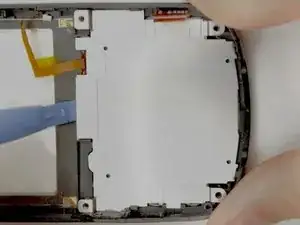

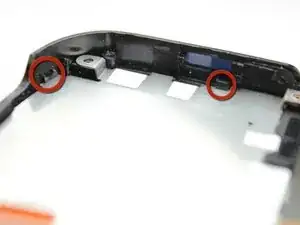

Найдите четыре защёлки над клавиатурой. В следующих шагах показано, как снять металлическую пластину с защёлок, чтобы открыть доступ к клавиатуре.

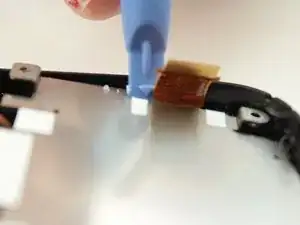

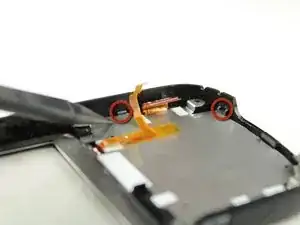

Вставьте пластиковый инструмент для вскрытия, как показано, и поднимите, чтобы снять с защёлок. Вы услышите «щелчок» и почувствуете, как пластина ослабнет.

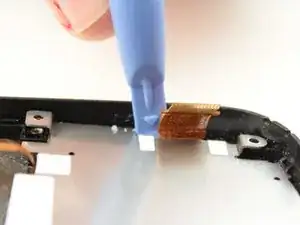

Вставьте пластиковый инструмент для вскрытия, как показано, и поднимите, чтобы высвободить пластину из защёлки.

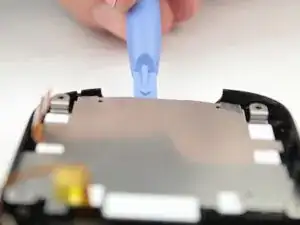

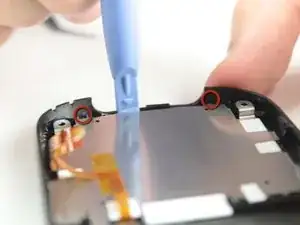

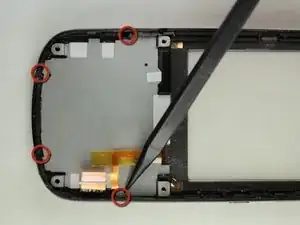

Вставьте пластиковый инструмент между металлической пластиной и нижней частью телефона, как показано. Обратите внимание, что вставка инструмента между двумя обозначенными защёлками снимет пластину с обеих защёлок одновременно.

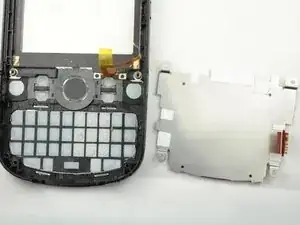

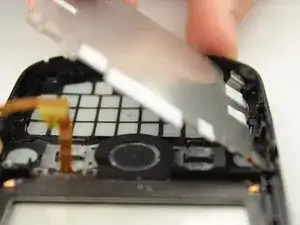

Теперь металлическая пластина должна быть достаточно ослаблена, чтобы её можно было снять либо пластиковым инструментом, либо руками. Снимите металлическую пластину — под ней клавиатура легко извлекается.

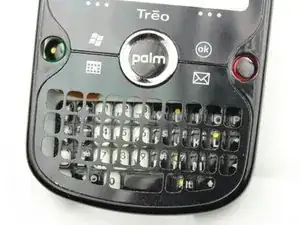

Поверните крышку телефона так, чтобы лицевая сторона была обращена вверх, как показано на второй фотографии. Клавиатура должна выпасть через отверстия для клавиш.
