Замена стекла дисплея Palm Treo Pro

Нажмите на заднюю часть корпуса и сдвиньте вперёд, чтобы снять её.

Извлеките батарею, потянув за язычок возле объектива камеры.

Установите новую батарею в открытый отсек. Убедитесь, что батарея ориентирована так, чтобы логотип Palm находился в верхнем левом углу, напротив объектива камеры.

Используйте отвертку Torx T5, чтобы выкрутить 5 видимых винтов длиной 6 мм на задней панели телефона.

Будьте осторожны, не потеряйте эти винты — они очень маленькие и важны при сборке.

Если головки винтов сорваны, может понадобиться плоская отвертка.

Используйте пластиковый инструмент для вскрытия, чтобы снять маленькую панель в верхней части телефона, поддев под чёрную пластмассу вокруг камеры.

Снимите основную пластиковую заднюю часть корпуса

Вставьте пластиковый инструмент для вскрытия в слот сверху (указан лопаткой) и подденьте чёрную часть корпуса, чтобы снять её с телефона.

Нижняя часть вокруг разъёма для наушников и USB может застрять при этом шаге. Аккуратно подкорректируйте корпус, пока он не освободится.

Используйте крестовую отвертку Philips Head 00, чтобы выкрутить серебряный винт 3,5 мм с правой стороны телефона.

Используйте крестовую отвертку Philips Head 00, чтобы выкрутить два чёрных винта 3 мм в верхнем правом и нижнем левом углах материнской платы.

С помощью пинцета аккуратно снимите жёлтую ленту, закрывающую два ленточных кабеля.

Под жёлтой лентой находятся два ленточных кабеля.

С помощью пинцета сначала осторожно отсоедините маленький ленточный кабель, затем большой ленточный кабель.

Для отсоединения кабелей есть небольшой чёрный фиксатор, который должен быть в поднятом положении, как показано на второй фотографии.

Используйте пластиковый инструмент для вскрытия, чтобы поднять материнскую плату и вынуть её из корпуса телефона.

Под платой находится чёрный кабель, который нужно отключить, пока плата ещё находится в телефоне.

Его можно легко отключить пальцами.

Примечание: в процессе могут выпасть кнопки отключения звука и питания. Не паникуйте — это нормально. Отложите их в безопасное место до сборки.

Материнская плата теперь полностью снята.

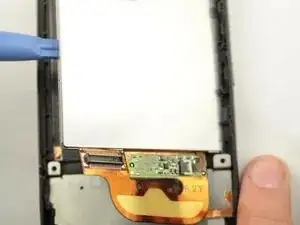

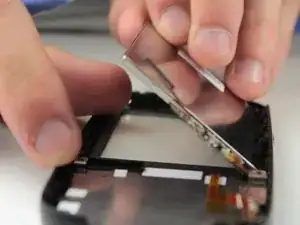

Используйте пластиковый инструмент для вскрытия, чтобы поддеть сторону стекла дисплея и снять его вручную.

Примечание: стекло дисплея — это металлический прямоугольник с прикреплённым оранжевым ленточным кабелем.
