Разборка Nokia X2-00

это недорогой музыкальный телефон начального уровня

мой намок, поэтому я решил почистить его и посмотреть внутрь!

Переверните и потяните язычок

металлическая часть должна отскочить

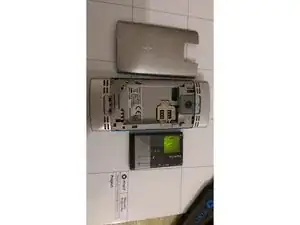

после этого извлеките аккумулятор и SIM-карту

я был немного рассержен, потому что винтов не оказалось!

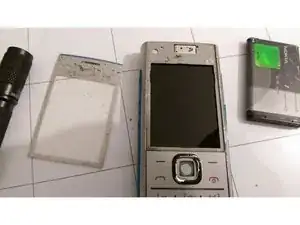

поэтому я попытался снять защиту экрана, и это сработало!

1. я её повредил

2. винтов не было

просто не делайте так, если это не необходимо

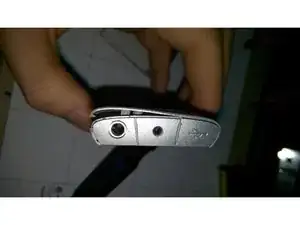

Я пытался снять боковые панели, но это не сработало, поэтому попробовал сверху — и получилось (джимми справился)

эти защёлки не очень... требуется большая сила, чтобы отщёлкнуть их

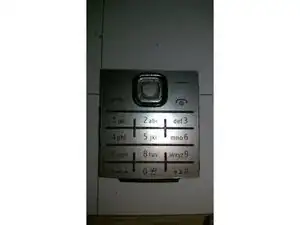

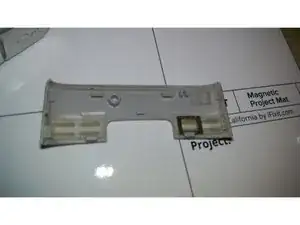

после отщёлкивания вы получите эту деталь

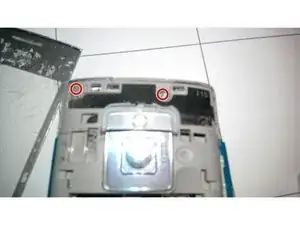

открутите эти 2 винта TR6 (у меня они немного синеватые)

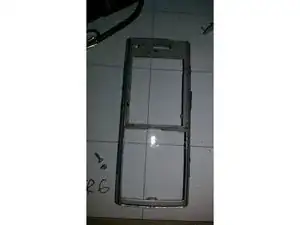

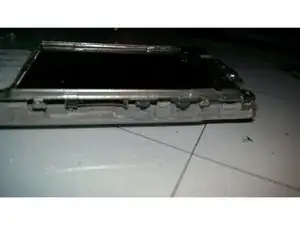

откройте корпус (защёлки внизу)

я был в режиме «зверя» из-за этих надоедливых защёлок, они держали как горилла

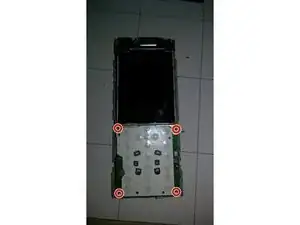

Снимите 4 винта TR6

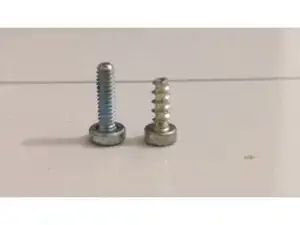

Они отличаются от предыдущих !!! (эти справа)

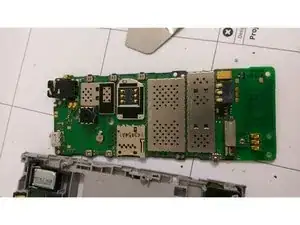

извлеките плату и отсоедините защёлки от дисплея — он должен отстать

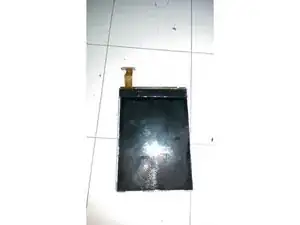

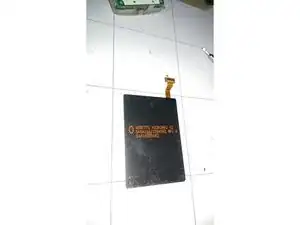

это TFT 2.2" 240x320 182 ppi дисплей

всё экранировано... и не подлежит замене... мне это совсем не нравится

извините, ребята, я забыл сфотографировать заднюю сторону :(

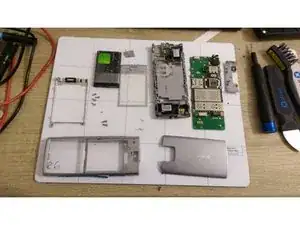

дополнительные шаги, которые вам не обязательно выполнять

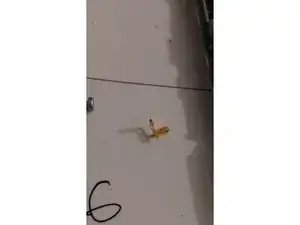

две из этих деталей отвалились, и я понятия не имею, откуда (и мне даже всё равно)

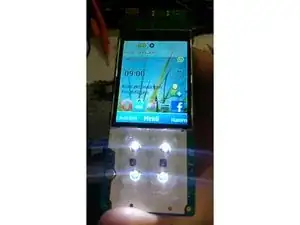

я почистил и включил — он работает (просто убедитесь, что ничего не замкнёте)

мне это не очень нравится, потому что тяжело открывать и пластик легко трескается

но многие детали можно заменить (не всё)

я бы хотел USB на дочерней плате и меньше экранирования
