Замена клавиатуры Palm Centro

Нажмите и сдвиньте крышку батареи, чтобы открыть её.

Внимание: Выключите сотовый телефон перед извлечением батареи!

Сдвиньте батарею вправо.

Затем приподнимите блок батареи и выньте его.

Телефон с извлечённой батареей

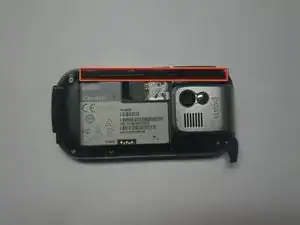

Извлеките стилус с тачпада из верхнего левого угла на задней стороне, чтобы открыть последний из 6 винтов для снятия.

Поднимите резиновую заглушку в верхнем правом углу, чтобы открыть шестой винт.

Внимание: Под резиновой заглушкой находится маленькая наклейка Palm. Повреждение или снятие этой наклейки аннулирует вашу гарантию!

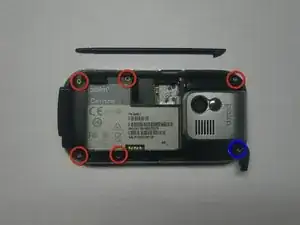

Удалите шесть винтов с помощью отвёртки Torx T5.

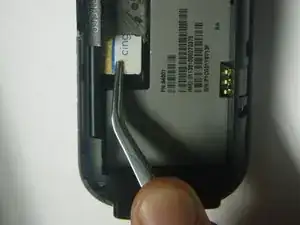

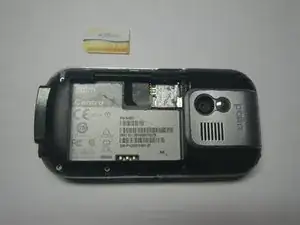

Извлеките SIM-карту, чтобы можно было разъединить корпус.

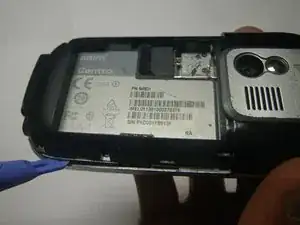

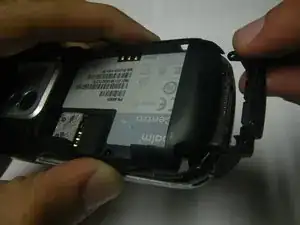

Используйте пластиковый лопатник, чтобы отщёлкнуть нижнюю часть корпуса и извлечь маленькую пластиковую вставку.

Удалите маленькую пластиковую вставку в нижней части телефона.

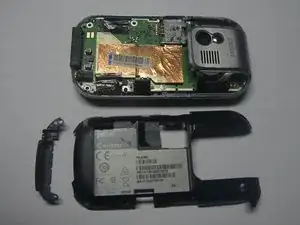

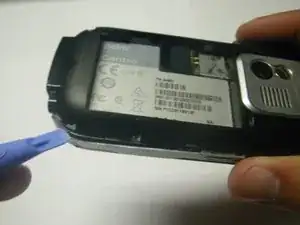

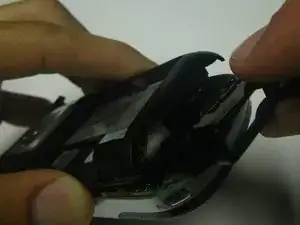

Продолжайте с пластиковым лопатником по всему периметру телефона, чтобы снять заднюю крышку.

Осторожно отогните ленту, фиксирующую соединительные шлейфы динамика (слева) и клавиатуры (справа).

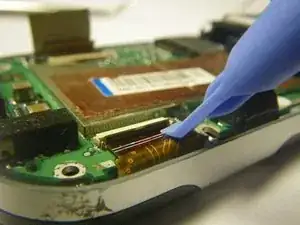

Используя пластиковый лопатник, приподнимите защёлки и аккуратно вытяните контактные соединения с обеих сторон.

Будьте очень осторожны, эта электроника хрупкая!

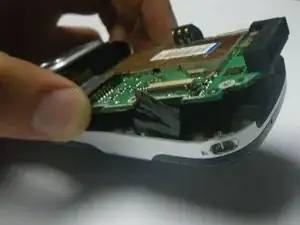

Отделите плату от корпуса, приподняв её и вытащив снизу.

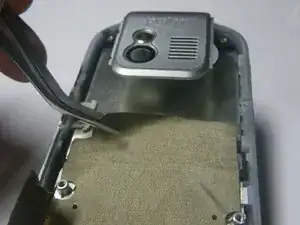

Медленно снимите защитную подложку со стекла и клавиатуры.

Поднимите и медленно снимите экран с передней панели.

Установите новый экран в переднюю панель.

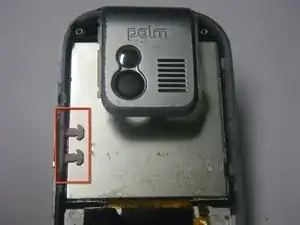

Убедитесь, что новый экран установлен под пластиковые защёлки для дверцы дополнительного слота памяти, иначе дверца может не закрываться правильно после сборки.

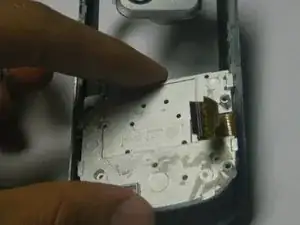

Теперь, когда экран снят и его шлейф не мешает, вы можете снять клавиатуру, отщёлкнув её от защёлок, удерживающих её на месте.
