Замена динамиков Palm Centro

Нажмите и сдвиньте крышку батарейного отсека, чтобы открыть её.

Внимание: Выключите телефон перед снятием батареи!

Сдвиньте батарею вправо.

Затем приподнимите аккумуляторный блок и извлеките его.

Телефон с извлечённой батареей

Извлеките стилус с сенсорной панели из верхнего левого угла на задней стороне, чтобы открыть последний из 6 винтов, подлежащих снятию.

Поднимите резиновую заглушку в правом верхнем углу, чтобы открыть шестой винт.

Внимание: Под резиновой заглушкой находится маленькая наклейка Palm. Манипуляции с этой наклейкой или её снятие аннулируют гарантию!

Снимите шесть винтов с помощью отвертки T5 Torx.

Извлеките SIM-карту, чтобы можно было разделить корпус.

Используйте пластиковый инструмент для поддёма, чтобы отделить нижнюю часть корпуса и снять маленькую пластиковую вставку.

Снимите маленькую пластиковую вставку в нижней части телефона.

Продолжайте поддевать пластиковым инструментом по всему периметру телефона, чтобы снять заднюю крышку.

Осторожно отогните ленту, фиксирующую гибкие шлейфы соединений динамика (слева) и клавиатуры (справа).

Используя пластиковый инструмент для поддёма, приподнимите защёлки и аккуратно вытяните контактные разъёмы с обеих сторон.

Будьте очень осторожны, эти электронные компоненты хрупкие!

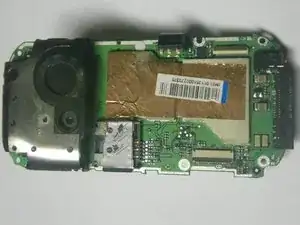

Отделите плату от корпуса, приподняв и вытянув нижнюю часть.

Отожмите четыре пластиковые защёлки, соединяющие антенну с платой.

Чрезмерное усилие может повредить плату!

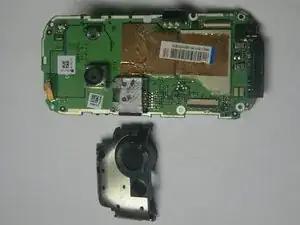

Отсоедините антенну от платы.

Встроенный динамик прикреплён к антенне. Чтобы снять его, подденьте динамик у антенны кончиком отвертки.

При установке динамик нужно вернуть на своё место в правильной ориентации. Обратите внимание на золотые контакты
