Замена динамика Palm Treo Pro

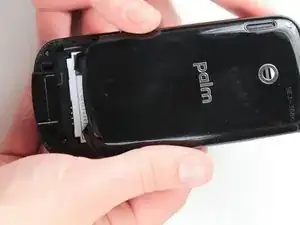

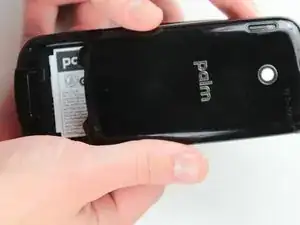

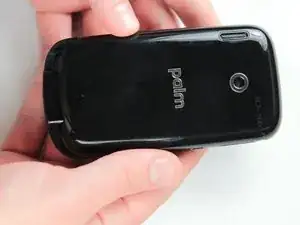

Нажмите на заднюю крышку и сдвиньте её вперёд, чтобы снять.

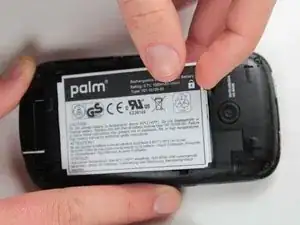

Извлеките аккумулятор, подтянув за язычок возле объектива камеры.

Вставьте новый аккумулятор в открытый отсек. Убедитесь, что аккумулятор ориентирован так, чтобы логотип Palm находился в верхнем левом углу, напротив объектива камеры.

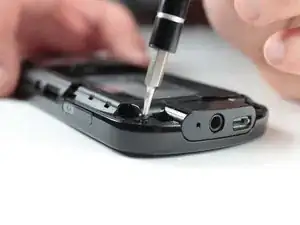

С помощью отвертки Torx T5 отвинтите 5 видимых винтов длиной 6 мм на задней панели телефона.

Будьте осторожны, не потеряйте эти винты — они очень маленькие и понадобятся при сборке.

Если головки винтов сорваны, может потребоваться плоская отвертка.

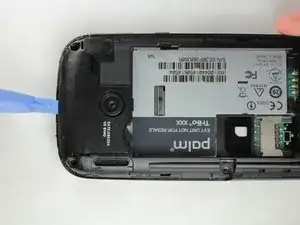

Используйте пластиковый инструмент для вскрытия, чтобы снять маленькую панель в верхней части телефона, поддев под чёрный пластик вокруг камеры.

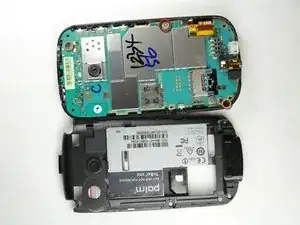

Снимите основной пластиковый корпус.

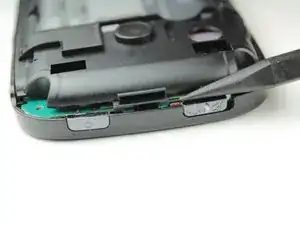

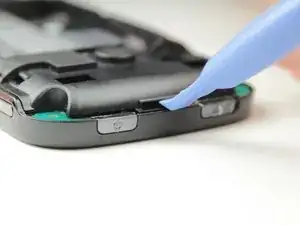

Вставьте пластиковый инструмент в щель в верхней части (показано лопаткой) и отожмите чёрную часть корпуса от телефона.

Нижняя деталь вокруг разъёма для наушников и USB может застрять на этом этапе. Аккуратно сдвиньте корпус, пока он не освободится.

С помощью крестовой отвертки Philips Head 00 отвинтите серебряный винт 3,5 мм с правой стороны телефона.

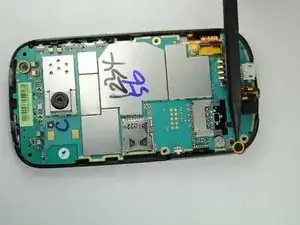

С помощью той же отвертки отвинтите два чёрных винта 3 мм в верхнем правом и нижнем левом углах материнской платы.

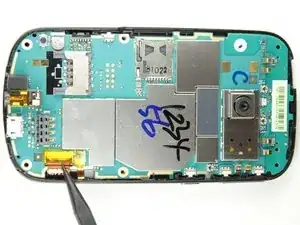

Пинцетом аккуратно снимите жёлтую ленту, закрывающую два шлейфа.

Под жёлтой лентой находятся два шлейфа.

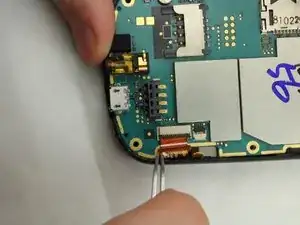

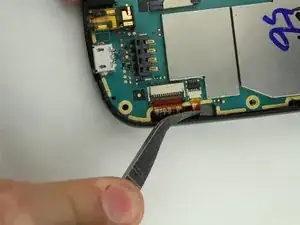

Пинцетом сначала аккуратно отключите маленький шлейф, затем большой шлейф.

Для снятия шлейфов есть небольшой чёрный фиксатор, который должен быть в поднятом положении, как показано на второй картинке.

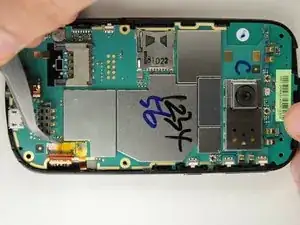

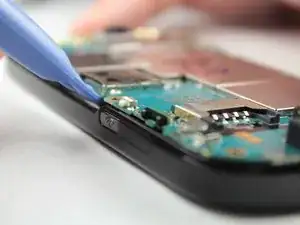

Используйте пластиковый инструмент, чтобы приподнять материнскую плату и вынуть её из корпуса телефона.

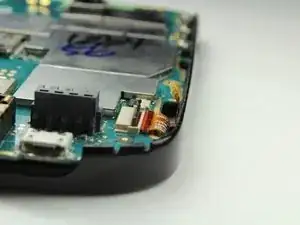

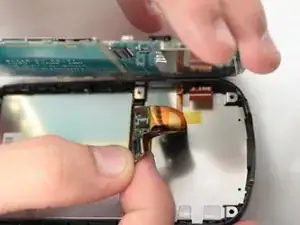

Под материнской платой находится чёрный кабель, который нужно отключить, пока плата всё ещё в телефоне.

Его можно легко отключить пальцами.

Примечание: в процессе извлечения кнопки отключения звука и питания могут выпасть из телефона. Не паникуйте — это нормально. Отложите их в безопасное место до сборки.

Материнская плата теперь полностью извлечена.

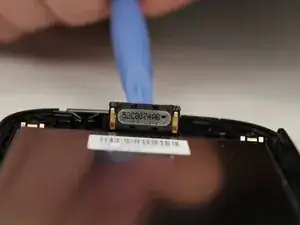

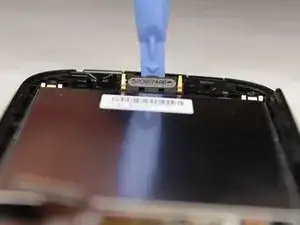

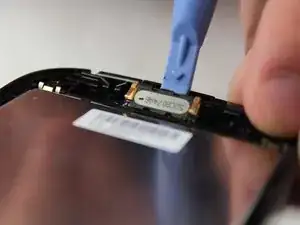

Вставьте пластиковую лопатку в зазор в верхней части телефона над динамиком.

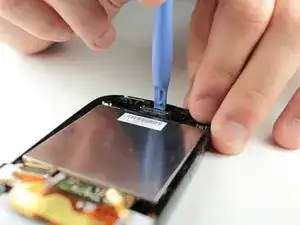

Аккуратно подденьте динамик, пока он не выйдет из держателя. Для этого не требуется большое усилие.

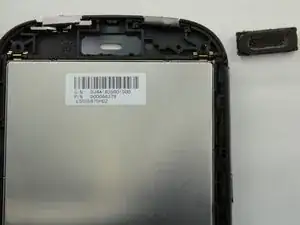

Динамик можно аккуратно снять с телефона и отложить для очистки, ремонта или замены.
