Замена платы зарядки Samsung Galaxy S21 Plus

Приготовьте iOpener и приложите его к задней крышке минимум на три минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию температуры.

Закрепите присоску на нижнем крае задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску суперклеем и дайте клею застыть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если сложно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям по применению iOpener, чтобы избежать перегрева.

Вставьте медиатор в созданный вами зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слипся вновь.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не слипся вновь.

Если клей становится трудно разрезать, скорее всего он остыл. Нагрейте его iOpener ещё на две-три минуты.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся вновь.

При работе возле блока камеры вставляйте только кончик медиатора (~4–5 мм), чтобы не повредить и не запачкать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся вновь.

Вставьте пятый медиатор под нижний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При работе возле кнопки питания вставляйте только кончик медиатора (~3–4 мм), чтобы не повредить кабель кнопок питания и регулировки громкости.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. Используйте спирт высокой концентрации (свыше 90%) для очистки остатков клея.

Если вы используете клейки ленты Samsung по форме, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Следите, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловой инцидент.

Осторожно с кабелем под катушкой зарядки. Работайте медленно и прекратите двигать медиатор, если он зацепится за кабель.

Вставьте медиатор под левый нижний конец антенны NFC и сборки катушки зарядки.

Осторожно проведите медиатором вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.

Вставьте медиатор под нижний конец антенны NFC и сборки катушки зарядки.

Осторожно проведите медиатором вдоль нижней части сборки, чтобы отделить её от громкоговорителя.

Используйте лопатку, чтобы отсоединить катушку зарядки, поддев разъём прямо вверх из его гнезда.

Используйте лопатку, чтобы отсоединить антенну NFC, поддев разъём прямо вверх из его гнезда.

Используйте крестообразную отвёртку, чтобы выкрутить пять винтов длиной 3.9 мм, фиксирующих антенну NFC и сборку катушки зарядки.

С помощью пинцета или пальцев аккуратно снимите антенну NFC и катушку беспроводной зарядки в сборе.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём прямо вверх из его гнезда.

Отверткой Phillips удалите шесть винтов длиной 3,9 мм, крепящих корпус динамика.

Вставьте лезвие для открывания в зазор между верхним краем корпуса динамика и средним каркасом.

С помощью лезвия подденьте корпус динамика, наклоняя его вниз.

Снимите корпус динамика.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).

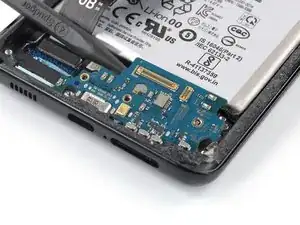

Используйте лопатку, чтобы отсоединить основной и межплатный гибкие кабели от материнской платы, поддев их верхние коннекторы прямо вверх из гнезд.

Используйте лопатку, чтобы отсоединить основной гибкий кабель от дочерней платы, поддев его нижний коннектор прямо вверх из гнезда.

Пальцами или пинцетом аккуратно извлеките основной гибкий кабель.

Используйте лопатку, чтобы отсоединить межплатный гибкий кабель от дочерней платы, поддев его нижний коннектор прямо вверх из гнезда.

Пальцами или пинцетом аккуратно извлеките межплатный гибкий кабель.

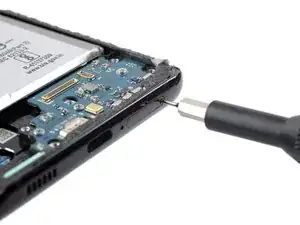

Вставьте инструмент для извлечения SIM-карты, биту для извлечения SIM или выпрямленную скрепку в отверстие лотка SIM, расположенное на нижнем ребре телефона.

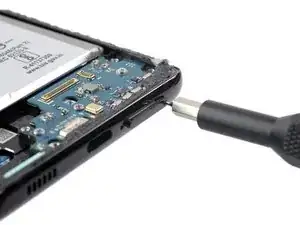

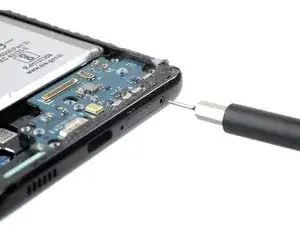

Нажмите прямо в отверстие, чтобы извлечь лоток SIM-карты.

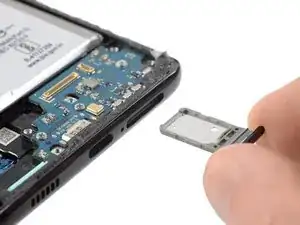

Снимите лоток SIM-карты.

Отверткой Phillips удалите три винта длиной 3,4 мм, крепящие плату зарядки.

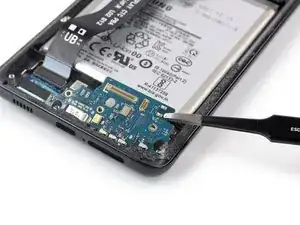

Вставьте заострённый конец лопатки под левый край платы зарядки рядом с коннектором основного гибкого кабеля.

С помощью лопатки подденьте плату зарядки.

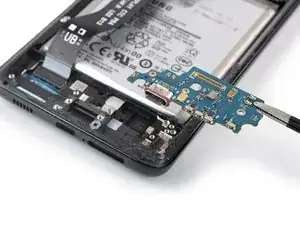

Пинцетом с притуплёнными концами или пальцами снимите плату зарядки. Начните с поднимания её верхнего края, затем осторожно вытащите разъём USB-C из его посадочного места.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).
