Замена фронтальной камеры Motorola Moto G первого поколения

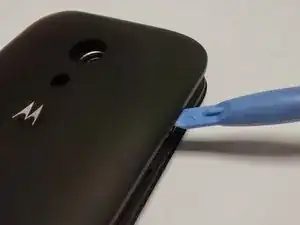

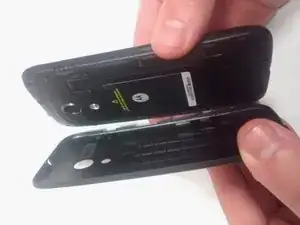

Вы можете снять наружную заднюю крышку телефона с помощью пластикового инструмента для вскрытия. После снятия откроется внутренняя задняя крышка, как показано.

Эта операция умеренно сложна, особенно если вы ранее не снимали наружную заднюю крышку.

Может потребоваться несколько попыток, проявите терпение. Крышка удивительно гибкая, но не достаточно, чтобы выдерживать сильное давление.

Выключите телефон.

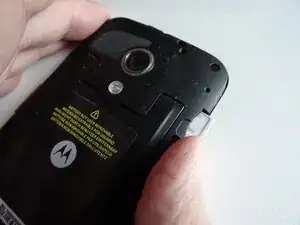

Нажмите на SIM-карту, пока она не выскочит.

Извлеките SIM-карту.

В некоторых версиях этого телефона может быть установлен microSD-картридер. Если да, необходимо также извлечь эти карты.

Будьте осторожны, чтобы не повредить microSD-карту. В отличие от SIM-карты, при нажатии она может не защёлкиваться обратно, так как может отсутствовать механизм извлечения.

Если механизма извлечения нет, надеемся, что у вашей microSD-карты есть выступ/ребро, на которое можно нажать ногтем или пластиковым/резиновым инструментом, чтобы выгнать карту. Это может быть трудно — проявляйте терпение и не применяйте чрезмерную силу или острые инструменты, которые могут вызвать необратимое повреждение и потерю данных.

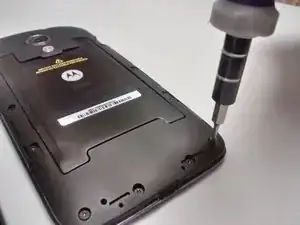

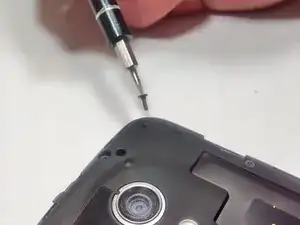

Используя отвертку T5 Torx, выкрутите 14 винтов (диаметр 3,5 мм и длина 5 мм), которые держат заднюю пластину.

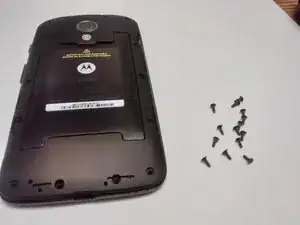

Обязательно храните все винты вместе, так как их очень легко потерять.

Магнитный мат или контейнер — отличный способ сохранить все мелкие металлические винты и другие небольшие металлические детали, чтобы они не потерялись.

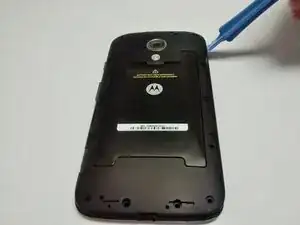

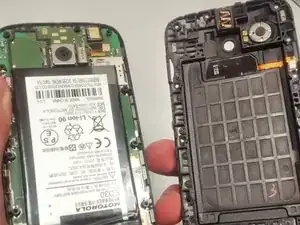

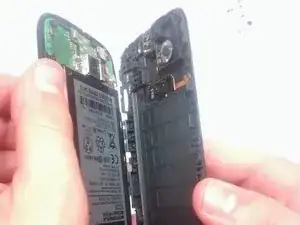

После удаления всех винтов используйте пластиковый инструмент для вскрытия, чтобы снять внутреннюю заднюю крышку.

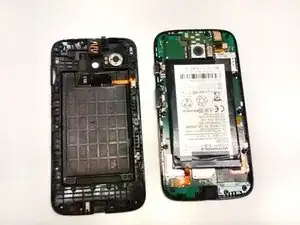

Это откроет материнскую плату и прикреплённый аккумулятор.

Учтите, что после снятия внутренней задней крышки боковые кнопки громкости и питания могут легко выпасть или сняться.

При снятии внутренней задней крышки аккумулятор окажется видимым на материнской плате. Ярлык находится вверх ногами, так что не пугайтесь.

Он приклеен и соединён с материнской платой электрической лентой. Для этой задачи понадобится пластиковый лопаточный инструмент.

Аккумулятор подключён к материнской плате оранжевой лентой и разъёмом.

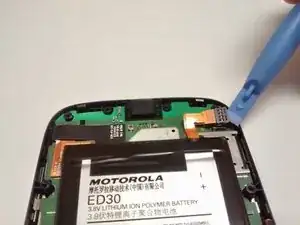

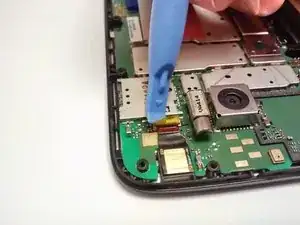

Используйте плоский лопаточный инструмент, чтобы отключить ленту от материнской платы. Подведите инструмент под правый край и поднимите. Разъём должен выйти при минимальном усилии.

Правый край аккумулятора даст наибольший рычаг при его снятии с материнской платы.

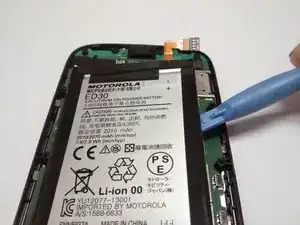

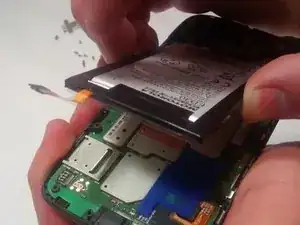

Используйте лопаточный инструмент, чтобы приподнять край аккумулятора. Помните: аккумулятор приклеен.

Вы встретите сильное сопротивление на этом этапе. Если аккумулятор сильно тянет материнскую плату, попробуйте перемещать инструмент вдоль краёв, чтобы освободить аккумулятор.

Не торопитесь. Важно не повредить ничего при снятии аккумулятора. Аккумулятор освободится, но потребуется терпение и поиск правильного места для подъёма.

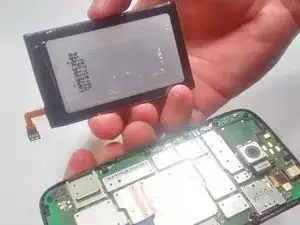

После снятия аккумулятора вы сможете установить новый, подведя его под заднюю камеру (возвышающийся серебристый блок на материнской плате) и подключив ленту.

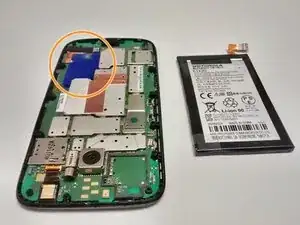

При установке нового аккумулятора убедитесь, что синий защитный слой (показан в верхнем левом оранжевом круге) на месте. Это защита для деликатной электроники, поэтому важно, чтобы она была на месте при установке аккумулятора.

Фронтальная камера расположена в верхней части устройства рядом с задней камерой. Мы выделили её красным кругом для удобства распознавания.

Она закрыта небольшим кусочком оранжевой ленты.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять кусочек ленты, как показано на фотографии. Это оголит зажим, удерживающий ленту разъёма.

Под лентой находится небольшой разъём, соединяющий фронтальную камеру с материнской платой.

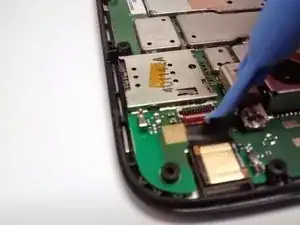

Осторожно переверните крышку разъёма с помощью инструмента.

Лента затем выйдет из слота.

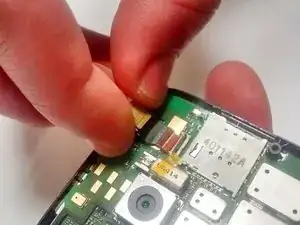

Используя инструмент, подденьте камеру и выньте её из разъёма. Она должна выскочить без особых затруднений.

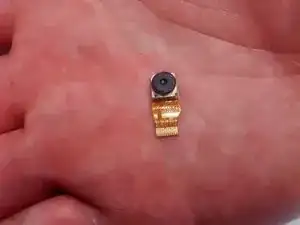

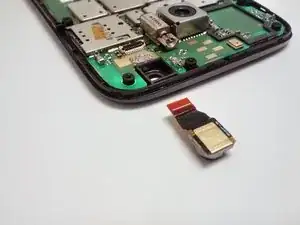

Камера может быть полностью извлечена.

Это должен быть ваш конечный результат.
