Замена дисплейного модуля Motorola Moto G первого поколения

Прежде чем приступать к выполнению любых шагов этого руководства, полностью выключите устройство.

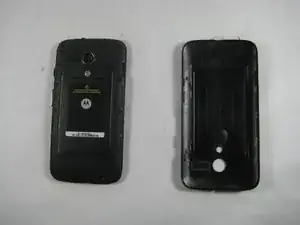

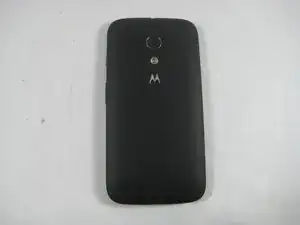

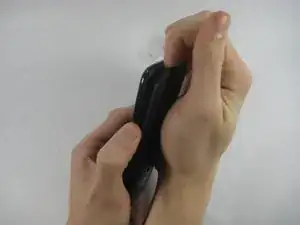

Снимите пластиковую заднюю крышку с помощью пластиковой лопатки или просто вручную. Начните снизу у разъёма для зарядки.

Извлеките установленную SIM‑карту и карту памяти microSD.

Нажмите на SIM‑карту в слоте — механизм с пружиной выдвинет карту.

Карты памяти microSD могут не иметь механизма извлечения. В таком случае их необходимо удалить осторожно, нажав на выступ на краю карты. Используйте ноготь или пластиковый/резиновый инструмент, но не металлический, чтобы не поцарапать и не повредить чувствительную карту.

Требуется терпение, чтобы избежать необратимых повреждений и потери данных на карте.

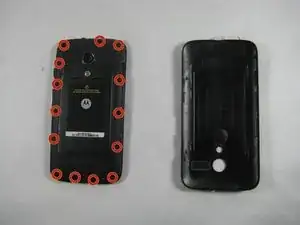

Открутите винты 3,5 мм — всего 14 штук — на задней защитной крышке, используя отвертку T5 Torx.

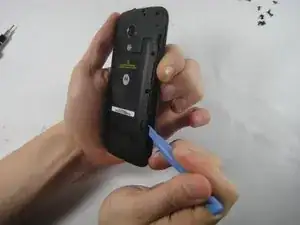

Используйте пластиковый инструмент для вскрытия, чтобы снять защитную крышку.

Осторожно проведите пластиковой лопаткой по всем краям телефона.

Защитная крышка удерживает кнопки Громкость и Домой, которые могут отстать от сборки при снятии крышки.

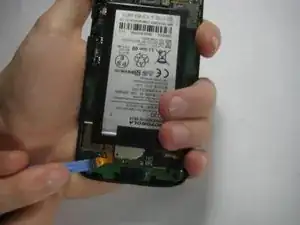

Отключите разъём между аккумулятором и материнской платой с помощью лопатки.

С уже отключённым аккумулятором пройдитесь лопаткой по его краю, чтобы вынуть его из корпуса.

Аккумулятор приклеен, поэтому придётся немного поддеть его. Работайте медленно и аккуратно, пока он не отойдёт.

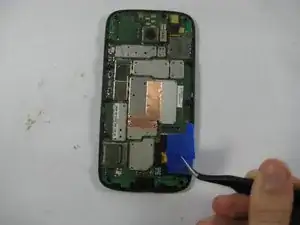

Снимите пластиковую защитную накладку с помощью пинцета.

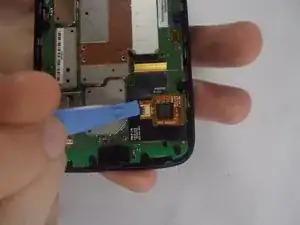

Поднимите фиксирующий язычок на крупном ZIF‑коннекторе кабеля дисплея.

Осторожно вытащите кабель дисплея из разъёма на материнской плате.

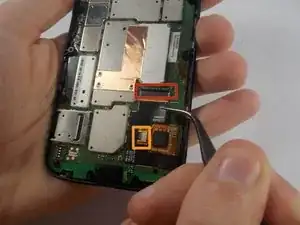

Поднимите фиксирующий язычок на маленьком ZIF‑коннекторе, расположенному посередине кабеля дисплея.

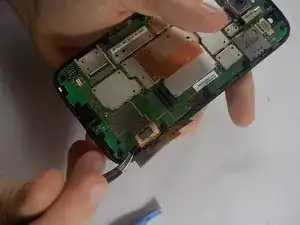

После отключения ленточного кабеля используйте пинцет, чтобы поддеть его и отделить от материнской платы.

Ленточный кабель приклеен к материнской плате. Работайте осторожно, чтобы аккуратно отлепить его пинцетом.

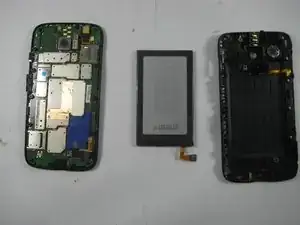

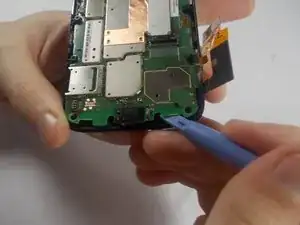

Используйте пластиковую лопаточку и медленно проведите по краям телефона, чтобы отделить экран от корпуса.
