Замена экрана Motorola Moto E5

Обязательно выключите телефон перед началом работы.

Используйте инструмент для извлечения SIM-карты, скрепку или инструмент для извлечения SIM, чтобы вынуть SIM-карту из телефона.

Подготовьте iOpener и нагрейте заднюю часть телефона вдоль одного края примерно две минуты, или до тех пор, пока она не станет слегка слишком горячей для прикосновения. Это поможет смягчить клей, фиксирующий заднюю крышку к корпусу телефона.

Возможно, потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы телефон достаточно прогрелся для разрезания клея. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — внутренний аккумулятор чувствителен к нагреву.

Приложите присоску к задней крышке, рядом с серединой разогретого края.

Тяните присоску с усилием и равномерным постоянным давлением, чтобы создать небольшой зазор между рамой телефона и задней крышкой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

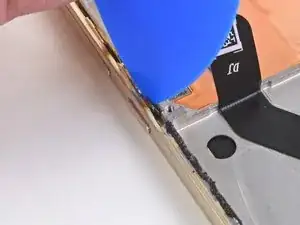

Проводите медиатором вдоль края телефона, разрезая клей, фиксирующий заднюю крышку к рамке телефона.

По мере продвижения при разрезании клея вокруг остальной части телефона полезно оставить один медиатор на месте и взять другой для следующих шагов.

Используйте iOpener, чтобы нагреть заднюю часть телефона вдоль нижнего края примерно две минуты, или до тех пор, пока она не станет слегка слишком горячей для прикосновения.

Продолжайте проводить медиатором вниз и разрежьте клей вдоль нижней части телефона.

Если клей слишком жёсткий для реза, продолжайте нагревать его, пока он не станет достаточно мягким, чтобы его можно было разрезать относительно легко.

Используйте iOpener, чтобы нагреть заднюю часть телефона вдоль другого бокового края примерно две минуты, или до тех пор, пока она не станет слегка слишком горячей для прикосновения.

Продолжайте разрезать клей вдоль боковой части телефона.

Используйте iOpener, чтобы нагреть заднюю часть телефона вдоль верхнего края примерно две минуты, или до тех пор, пока она не станет слегка слишком горячей для прикосновения.

Продолжайте разрезать клей вдоль верхнего края телефона.

Некоторые участки по краю зафиксированы пластиковыми защёлками. Медиатор должен отсоединить большинство защёлок. Если нет, вставьте инструмент для вскрытия в зазор и подденьте заднюю крышку, чтобы освободить защёлки.

Когда весь клей будет разрезан, аккуратно поднимите заднюю крышку с задней части телефона.

Не снимайте заднюю крышку полностью. Кабель датчика отпечатков пальцев всё ещё подключён к телефону и может легко порваться при чрезмерном натяжении.

Снимите следующие винты Phillips, фиксирующие крышку кабеля датчика отпечатков:

Один винт 1,6 мм.

Один винт 3,8 мм.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы избежать повреждения телефона.

С помощью пинцета снимите крышку кабеля датчика отпечатков.

Используйте лопаточку, чтобы поддеть и отключить разъём кабеля датчика отпечатков.

Снимите заднюю крышку.

Поскольку задняя крышка фиксируется защёлками, замена клея по периметру крышки является необязательной. Комплект клея на замену поставляется в виде предварительно вырезанного листа, соответствующего контурам задней крышки.

Снимите одиннадцать винтов Phillips длиной 3,8 мм, фиксирующих среднюю рамку.

Пара винтов скрыта под наклейками с буквой «S». Возможно, будет удобнее снять эти наклейки пинцетом перед удалением винтов.

Вставьте ноготь или плоский конец лопатки в выемку внизу средней рамки.

Подденьте ногтем или лопаткой, чтобы ослабить среднюю рамку и снять её.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём аккумулятора.

С помощью пинцета оторвите два клеевых язычка аккумулятора внизу батареи.

Будьте осторожны, чтобы не проколоть аккумулятор острыми инструментами. Прокол батареи может привести к утечке опасных химикатов или возгоранию.

Медленно тяните клеевые язычки аккумулятора, чтобы освободить их от нижней части батареи.

Тяните очень медленно, давая полоскам время растянуться и разделиться.

Тяните под углом примерно 45 градусов, чтобы полоски не тянулись слишком сильно по батарее или корпусу телефона.

Если клеевые полоски порвутся, переходите к следующему шагу для альтернативного способа снятия аккумулятора.

Если клеевые полоски порвались и вы больше не можете до них добраться, вставьте пластиковую карту между нижней частью батареи и корпусом телефона.

Осторожно вставляйте карту вниз и внутрь, чтобы поддеть её под батарею и приподнять её.

Избегайте изгиба батареи во время выполнения этого шага. Действуйте медленно и терпеливо с оставшимся клеем.

Если вам удалось снять клеевые полоски, вставьте плоский конец лопатки между нижней частью батареи и корпусом телефона.

Поднимите батарею, чтобы освободить её из гнезда, и извлеките её.

Прежде чем устанавливать новый аккумулятор, обязательно удалите все оставшиеся обрывки клеевых полосок.

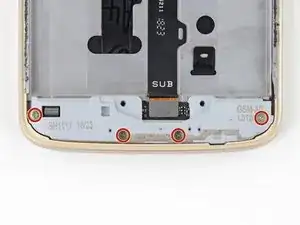

Выверните четыре филипс-винта длиной 3,8 мм, крепящие дочернюю плату.

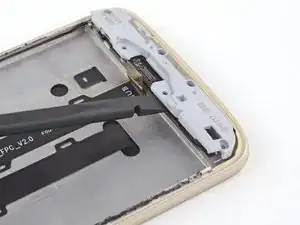

Используйте лопатку, чтобы поддеть и отсоединить разъём кабеля дочерней платы от самой дочерней платы.

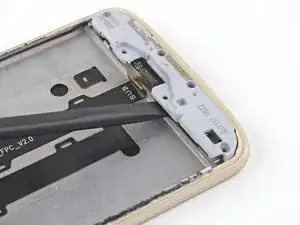

Используйте плоский конец лопатки, чтобы поддеть дочернюю плату и освободить её из гнезда.

Дочерняя плата всё ещё прикреплена к антенной, поэтому поднимайте дочернюю плату с левой стороны телефона и переворачивайте её через правую сторону, чтобы не вырвать антенный кабель.

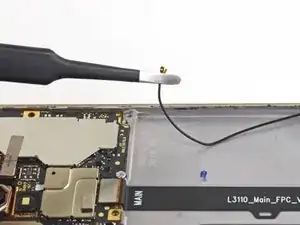

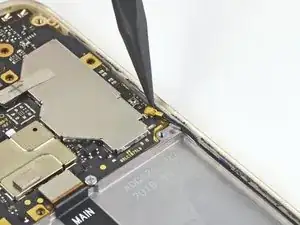

Используйте острый конец лопатки, чтобы поддеть и отсоединить антенный разъём на материнской плате.

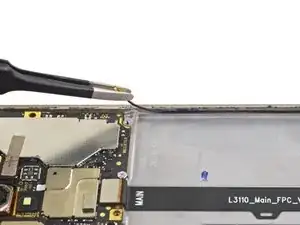

Отсоедините антенный кабель от его канавки вдоль боковой стороны телефона пальцами или пинцетом.

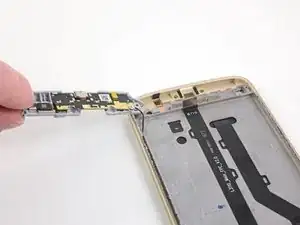

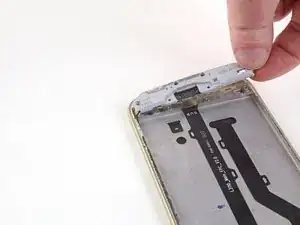

Снимите дочернюю плату и антенный кабель.

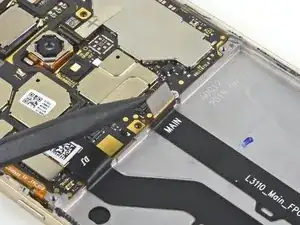

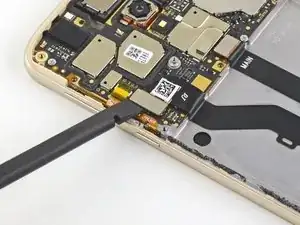

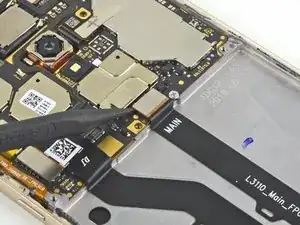

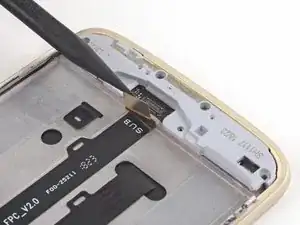

Используйте острый конец лопатки, чтобы поддеть и отсоединить кабель дочерней платы от материнской платы.

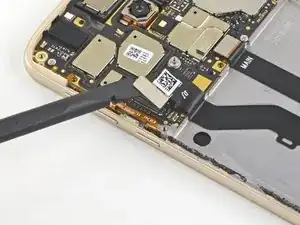

Используйте лопатку, чтобы поддеть и отсоединить кабель дисплея от материнской платы.

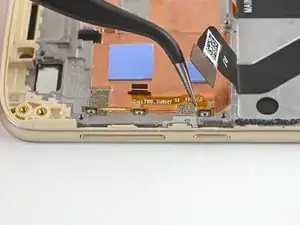

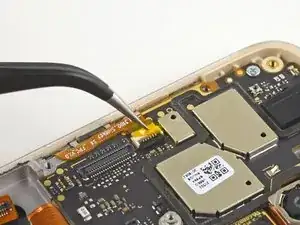

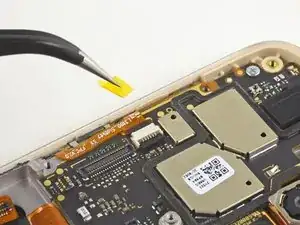

Используйте пинцет, чтобы оторвать и снять ленту, закрывающую разъём кабеля кнопки громкости.

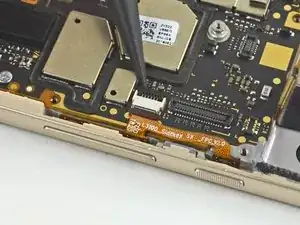

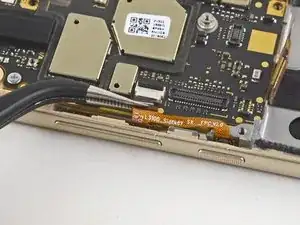

Используйте острый конец лопатки, чтобы приподнять чёрный фиксатора на разъёме кабеля кнопки громкости.

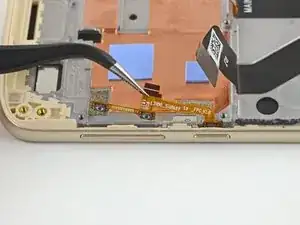

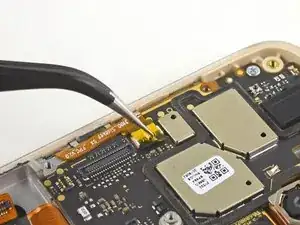

Используйте пинцет, чтобы вытянуть кабель кнопки громкости прямо из разъёма.

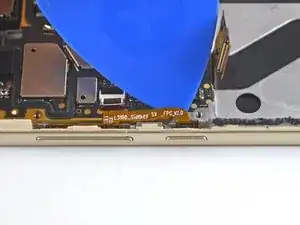

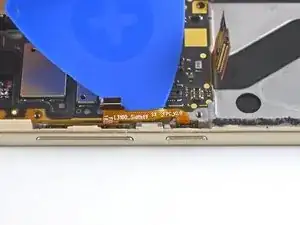

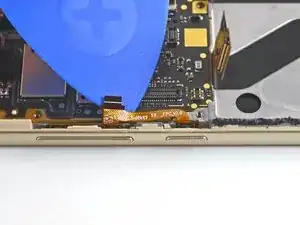

Проведите открывающей пластиной под кабелем кнопки громкости, чтобы разрезать клей и освободить кабель от материнской платы.

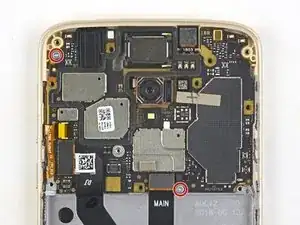

Удалите два филипс-винта длиной 2,9 мм, крепящих материнскую плату.

Вставьте наконечник лопатки в любое место между платой и рамкой телефона.

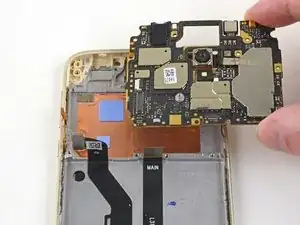

Подденьте плату, чтобы освободить её из гнезда, и извлеките, следя за тем, чтобы она не зацепилась за кабели и разъёмы.

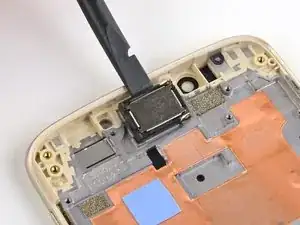

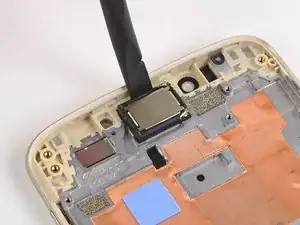

Используйте плоский конец лопатки, чтобы поддеть и освободить разговорный динамик из его гнезда.

Разговорный динамик слегка приклеен к рамке телефона, поэтому небольшое сопротивление — норма.

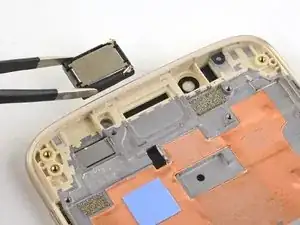

Удалите разговорный динамик пальцами или пинцетом.

При сборке убедитесь, что два пружинных контакта разговорного динамика направлены вверх и смотрят вправо.

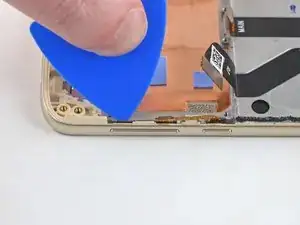

Вставьте медиатор в щель между кнопками регулировки громкости и рамкой телефона.

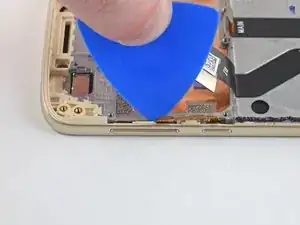

Проведите медиатором вдоль кнопок громкости, чтобы разрезать клей, фиксирующий их к рамке телефона.

Используйте пинцет, чтобы вынуть кнопки громкости из рамки телефона.

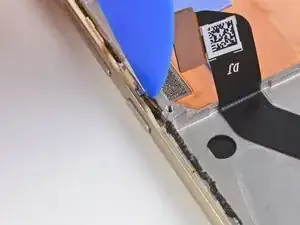

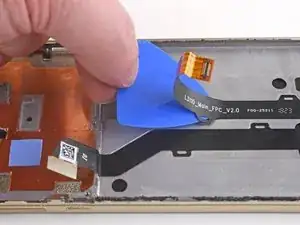

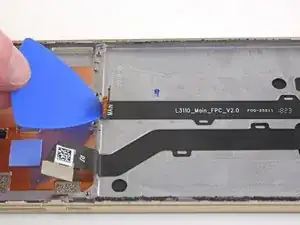

Вставьте медиатор под кабель дочерней платы вблизи разъёма материнской платы под углом 45 градусов.

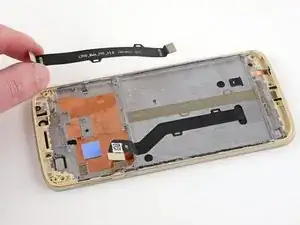

Проведите медиатором по нижней стороне кабеля, разрезая клей и снимая кабель с телефона.

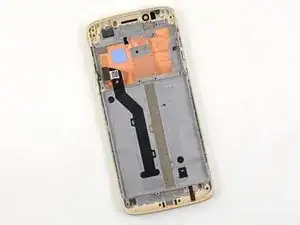

Остаются только рамка, ЖК-экран, сборка сенсора и дисплейный кабель.

Сравните вашу новую запасную часть с оригинальной. Возможно, потребуется перенести оставшиеся компоненты или снять клеевые подложки с новой детали перед установкой.
