Замена фронтальной камеры Motorola Moto E6
В данном руководстве показано, как заменить фронтальную камеру в Motorola Moto E6. Она может потребовать замены, если фронтальная камера не может делать фотографии или выводить изображение на экран.
Перед началом загрузите приложение Rescue и Smart Assistant, чтобы создать резервную копию устройства и диагностировать, связана ли проблема с программным обеспечением или аппаратным обеспечением.
Шаг 1

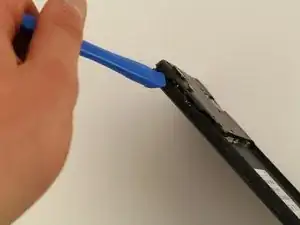

Начните с поддевания правого нижнего угла устройства с помощью пластикового инструмента для открытия.
Обходите по краю устройства, медленно поддевая корпус, пока он не отщелкнется.
Шаг 2
Используйте открывающий инструмент на углублении под батареей, чтобы вытащить ее.
Шаг 3

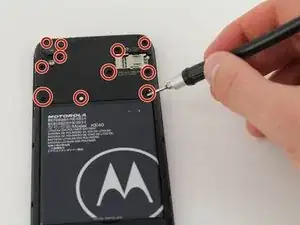

Удалите одиннадцать винтов Torx T4 размером 3.8 мм, расположенных над отсеком для батареи.
Шаг 4
Используйте пластиковые инструменты для открытия, чтобы поддеть элемент, расположенный в верхней части устройства.
Начните с поддевания стороны отсека и двигайтесь к модулю камеры, поддевая отсек по ходу.
Снимите элемент над отсеком для батареи.
Шаг 5
Удалите два винта Torx T4 размером 1.1 мм с нижней левой и верхней правой сторон материнской платы.
Шаг 6

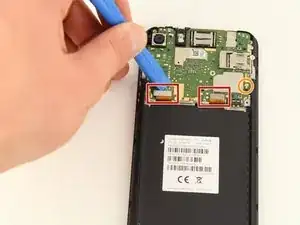

Удалите два кабеля со смещением в нижней части материнской платы с помощью пластикового инструмента для открытия.
Удалите коаксиальный кабель с помощью пластикового инструмента для открытия.
После удаления кабелей вручную снимите материнскую плату с телефона.
Шаг 7
Удалите кабель с креплением, который удерживает камеру на задней стороне материнской платы, с помощью пластикового инструмента для открытия.
Шаг 8

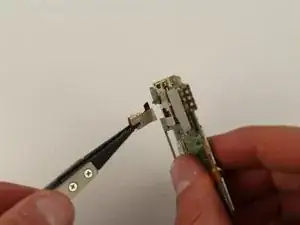

Осторожно снимите клейкую ленту, удерживающую фронтальную камеру, используя пинцет, и извлеките камеру из телефона.
Заключение
Чтобы снова собрать устройство, выполните эти инструкции в обратном порядке.
