Замена срединной рамки Motorola Moto E4 Plus (XT1771)

Телефоны

Используйте этот гид, чтобы удалить срединную рамку в Motorola Moto E4 Plus (XT1771). Срединная рамка состоит из крышки платы зарядки, крышки аккумулятора и крышки материнской платы.

Перед разборкой телефона разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Шаг 1

Выключите телефон перед началом разборки.

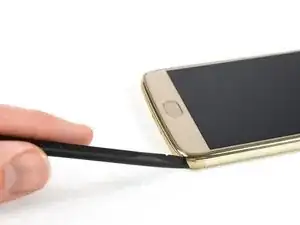

Вставьте край лопатки в выемку в правом нижнем углу телефона.

Поверните лопатку, чтобы начать освобождение задней крышки от телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.

Шаг 2

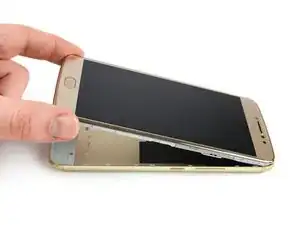

Поднимите блок телефона из задней крышки.

Шаг 3

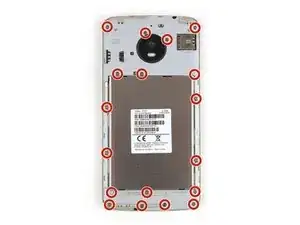

Удалите восемнадцать винтов Philips размером 3.3 мм, крепящих сборку срединной рамки.

Шаг 4

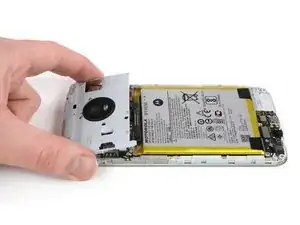

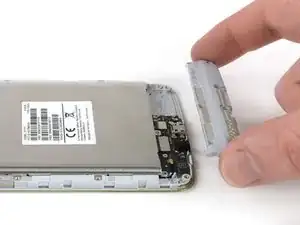

Удалите крышку платы зарядки.

Шаг 5

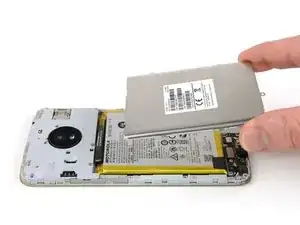

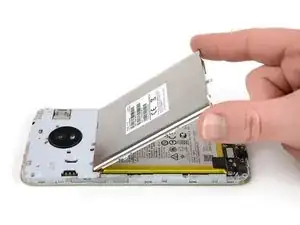

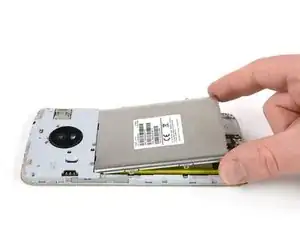

Удалите крышку аккумулятора.

Шаг 6

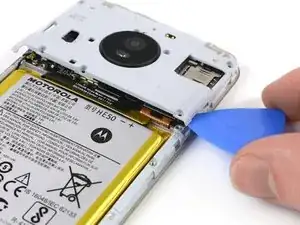

Вставьте лопатку для открытия под нижний левый угол крышки материнской платы.

Проведите лопаткой между крышкой и вторым слотом для SIM-карты, чтобы освободить пластиковую защёлку.

Шаг 7

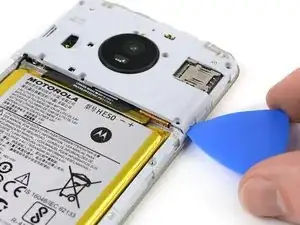

Вставьте лопатку для открытия под нижний правый угол крышки материнской платы.

Используйте лопатку, чтобы приподнять крышку материнской платы.

Шаг 8
