Замена фронтальной камеры Motorola Moto E4 Plus (XT1771)
Используйте это руководство для удаления фронтальной камеры в Motorola Moto E4 Plus (XT1771).
Перед тем как начать, загрузите приложение Software Fix, чтобы создать резервную копию вашего устройства и диагностировать, проблема ли у вас с программным обеспечением или аппаратным обеспечением.
Перед разборкой телефона разрядите аккумулятор ниже 25%. Если ваш аккумулятор вздутый, не нагревайте телефон. Вздутые аккумуляторы могут быть очень опасными, поэтому носите защитные очки и проявляйте осторожность, либо отнесите его к профессионалу, если не уверены, как действовать дальше.
Шаг 1
Выключите телефон перед началом разборки.
Вставьте край лопатки в выемку в правом нижнем углу телефона.
Поверните лопатку, чтобы начать отсоединение задней крышки от телефона.
Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.
Шаг 2
Поднимите блок телефона из задней крышки.
Шаг 3
Удалите восемнадцать винтов Phillips размером 3,3 мм, крепящих среднюю рамку.
Шаг 4
Снимите крышку платы зарядки.
Шаг 5
Удалите крышку аккумулятора.
Шаг 6
Вставьте открывающую лопатку под левый нижний угол крышки материнской платы.
Проведите открывающей лопаткой между крышкой и вторым лотком для SIM-карты, чтобы освободить пластиковый зажим.
Шаг 7
Вставьте открывающую лопатку под правый нижний угол крышки материнской платы.
Используйте открывающую лопатку, чтобы приподнять крышку материнской платы.
Шаг 8
Снимите крышку материнской платы.
Шаг 9
Используйте край лопатки, чтобы приподнять и отсоединить гибкий кабель аккумулятора от материнской платы.
Шаг 10

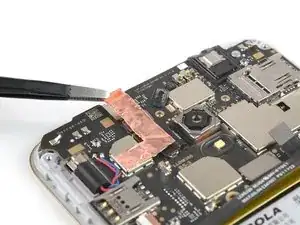

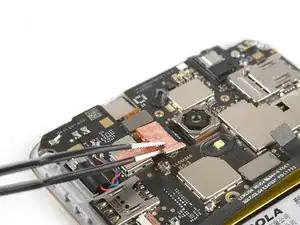

Используйте пинцет, чтобы снять медную ленту, закрывающую разъем гибкого кабеля фронтальной камеры.
Сложите медную ленту в сторону.
Шаг 11

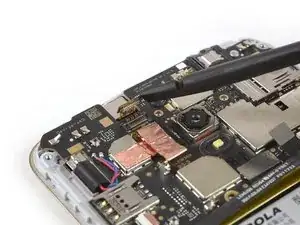

Используйте край лопатки, чтобы приподнять и отсоединить гибкий кабель фронтальной камеры.
Шаг 12

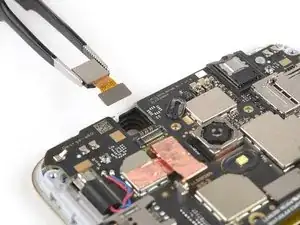

Аккуратно извлеките фронтальную камеру с помощью пинцета.
Заключение
Если возможно, включите телефон и протестируйте ваш ремонт перед сборкой.
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
