Замена экрана Motorola Moto E5 Play

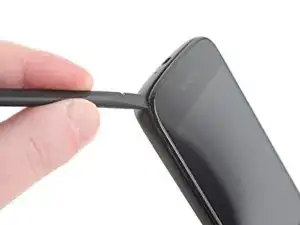

Вставьте ноготь или плоский конец лопатки в выемку в правом нижнем углу телефона.

Подденьте ногтем или проверните лопатку, чтобы освободить защёлки задней крышки от корпуса телефона.

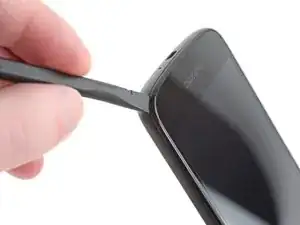

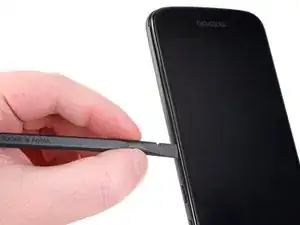

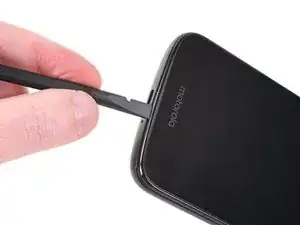

Вставьте ноготь или плоский конец лопатки в шов в нижней части телефона и проведите вдоль края, чтобы освободить защёлки, удерживающие заднюю крышку на телефоне.

Продолжайте проводить ногтем или лопаткой вдоль шва по периметру телефона, чтобы освободить оставшиеся защёлки.

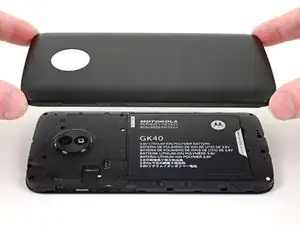

Поднимите заднюю крышку и снимите её с телефона.

Для обратной установки совместите крышку с телефоном и сожмите по краям, чтобы защёлки снова встали на место.

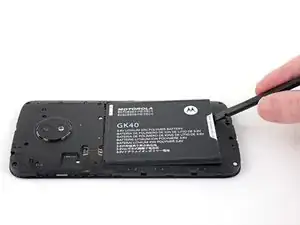

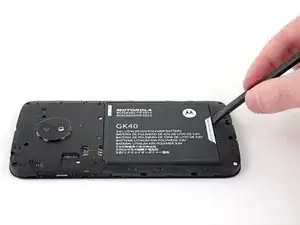

Вставьте ноготь или плоский конец лопатки в выемку у нижней части батареи.

Подденьте ногтем или лопаткой, чтобы освободить батарею из гнезда.

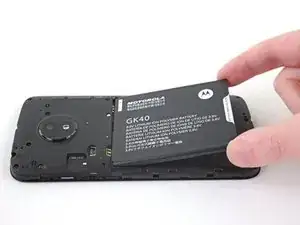

Снимите батарею.

При установке батареи убедитесь, что контакты батареи выровнены с тремя золотыми штырями в правом верхнем углу отсека батареи.

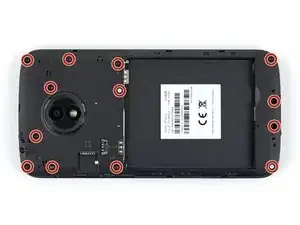

Удалите тринадцать винтов Torx T5 длиной 3,5 мм, фиксирующих крышки материнской и дочерней плат к раме телефона.

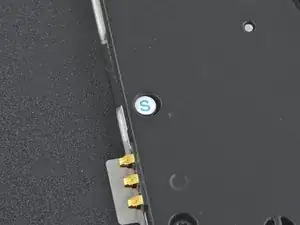

Пара винтов скрыта под наклейками с буквой "S". Перед выкручиванием винтов может помочь снятие этих наклеек пинцетом.

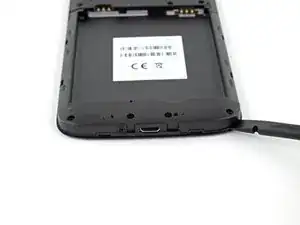

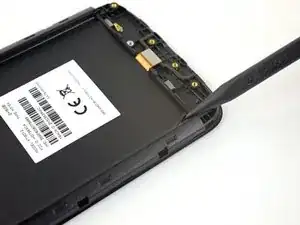

Вставьте плоский конец лопатки в шов в нижней части крышки дочерней платы.

Слегка поверните лопатку, чтобы отщелкнуть крышку дочерней платы.

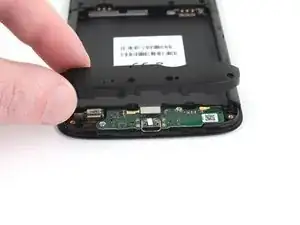

Снимите крышку дочерней платы.

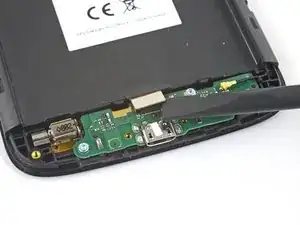

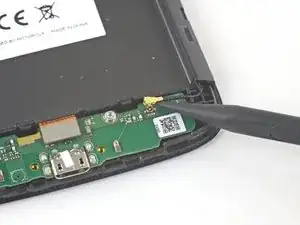

Используйте острие лопатки, чтобы поддеть и отсоединить антенный кабель от дочерней платы.

Используйте лопатку, чтобы поддеть и отсоединить разъем шлейфа материнской платы от дочерней платы.

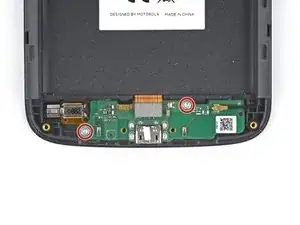

Удалите винты Torx T5 длиной 3 мм, фиксирующие дочернюю плату к раме телефона.

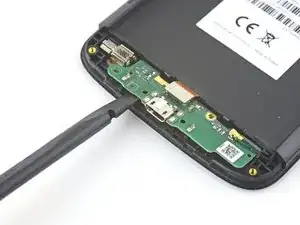

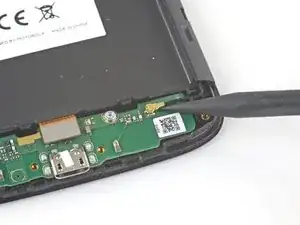

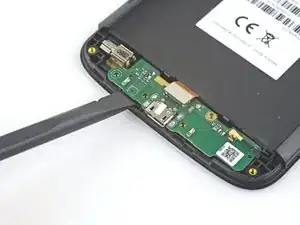

Вставьте плоский конец лопатки в зазор под дочерней платой и слева от разъема зарядки.

Слегка поднимите дочернюю плату лопаткой, чтобы ослабить её в гнезде.

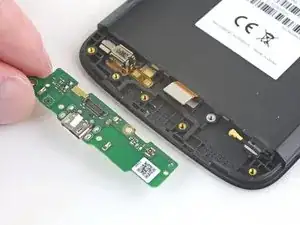

Поднимите и снимите дочернюю плату, избегая зацепления кабелей.

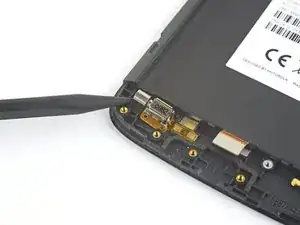

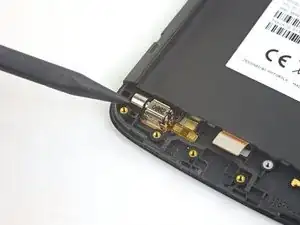

Используйте острие лопатки, чтобы поддеть и ослабить вибромотор в его гнезде.

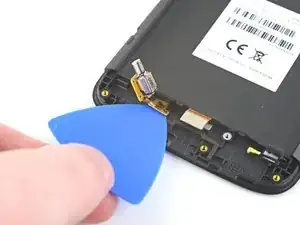

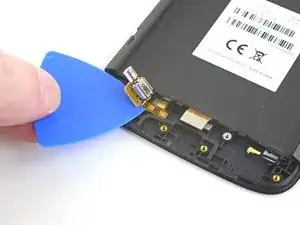

Используйте медиатор для аккуратного разрезания клея под контактными площадками вибромотора.

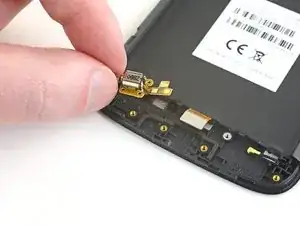

Снимите вибромотор.

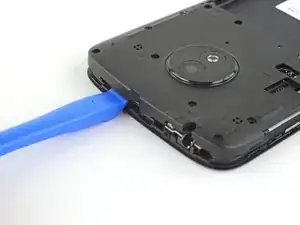

Вставьте инструмент для вскрытия в шов на правой стороне телефона у верхней части.

Осторожно подденьте вверх, пока скрытая защёлка крышки материнской платы не освободится.

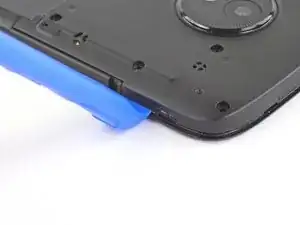

Вставьте инструмент для вскрытия в шов на верхней части телефона, правее выемки.

Осторожно подденьте вверх, пока скрытая защёлка крышки материнской платы не освободится.

Убедитесь, что три защёлки на крышке материнской платы не защёлкнулись снова.

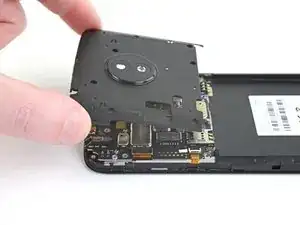

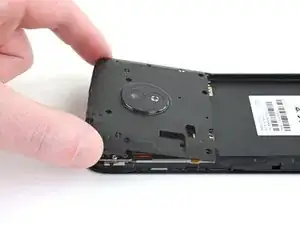

Поднимите крышку материнской платы с верхней стороны и снимите её.

Обратите внимание, к какому гнезду на материнской плате подключён антенный кабель.

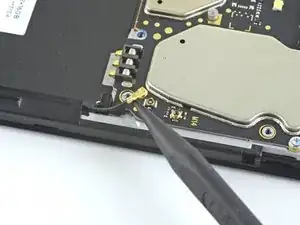

Используйте острие лопатки, чтобы поддеть и отсоединить антенный кабель от материнской платы.

При сборке прикрепите антенный кабель к тому же гнезду.

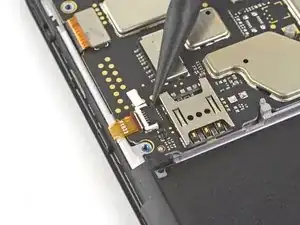

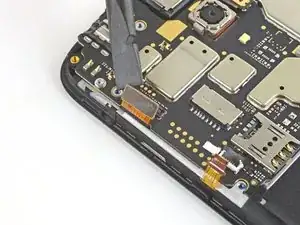

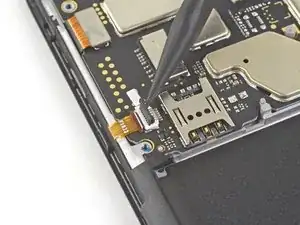

Используйте наконечник лопатки, чтобы приподнять фиксатор, который удерживает гибкий кабель в ZIF-разъёме.

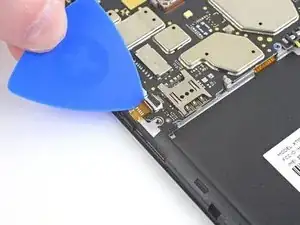

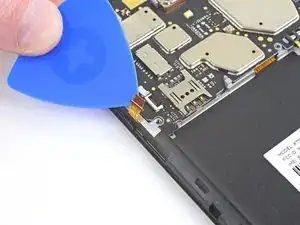

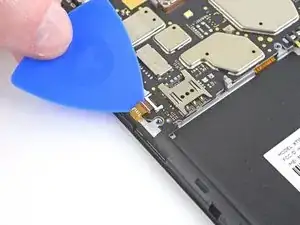

Просуньте медиатор между гибким кабелем и материнской платой, чтобы извлечь кабель из разъёма.

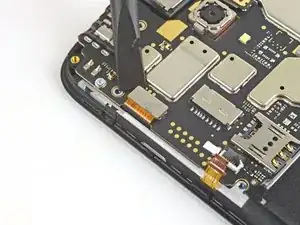

Используйте лопатку, чтобы отжать и отсоединить разъём дисплея от материнской платы.

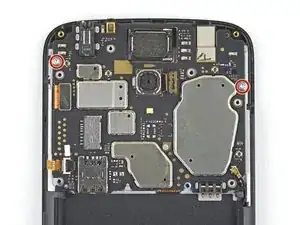

Снимите два винта T5 длиной 3 мм, которыми материнская плата крепится к рамке телефона.

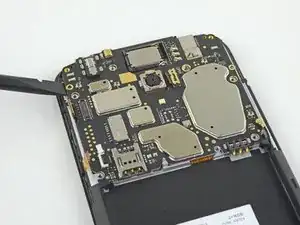

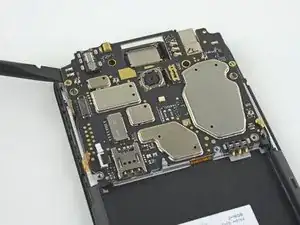

Вставьте плоский конец лопатки под материнскую плату в любом месте возле верхнего края телефона.

Немного приподнимите лопатку, чтобы ослабить посадку материнской платы в рамке.

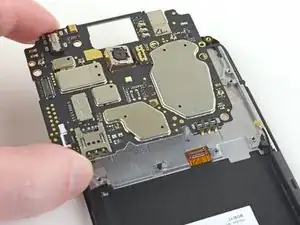

Извлеките материнскую плату из телефона.

Нижняя сторона материнской платы всё ещё соединена с телефоном через гибкий кабель дочерней платы возле нижнего края. Приподнимание материнской платы должно её отсоединить. Если это не происходит, используйте плоский конец лопатки рядом с разъёмом, чтобы отсоединить его.

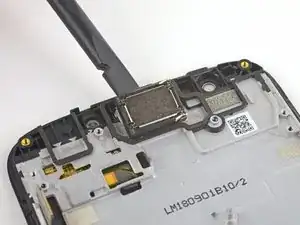

Используйте плоский конец лопатки, чтобы поддеть и ослабить модуль слухового динамика из его посадочного гнезда.

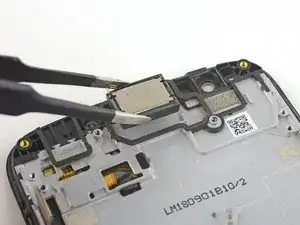

Снимите модуль слухового динамика пальцами или пинцетом.

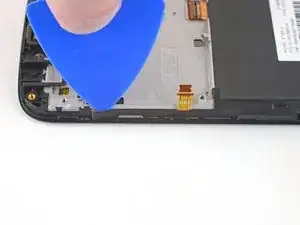

Вставьте медиатор между рамкой и узлом кнопок.

Осторожно сдвиньте медиатор под узел кнопок, чтобы разрезать клей.

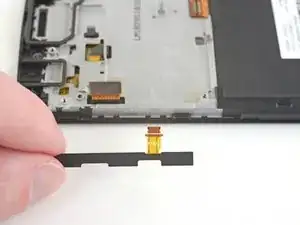

Снимите узел кнопок.

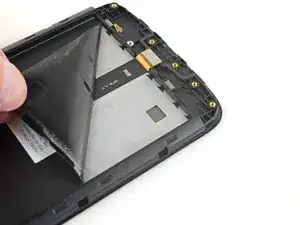

Используйте наконечник лопатки, чтобы поддеть угол чёрного матра для батареи.

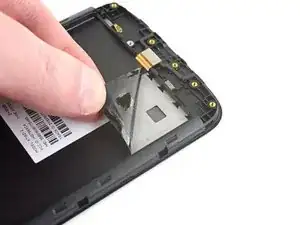

Медленно оторвайте мат батареи от рамки пальцами.

Под матом находится гибкий кабель, и некоторые его участки могут прилипнуть к мату при отрывании. Если это случится, аккуратно освободите кабель от матра по мере снятия.

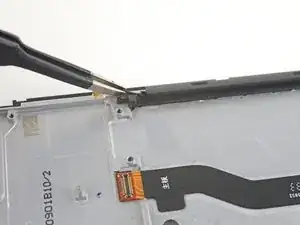

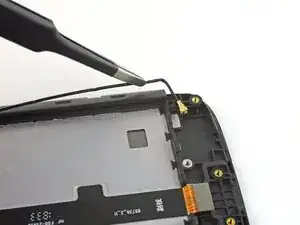

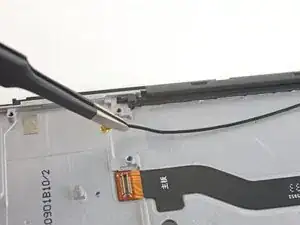

Поднимите и выведите антенный кабель из канавки на правом краю телефона пальцами или пинцетом.

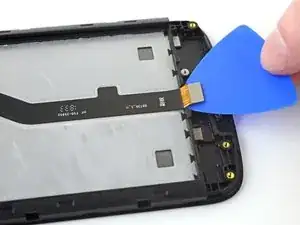

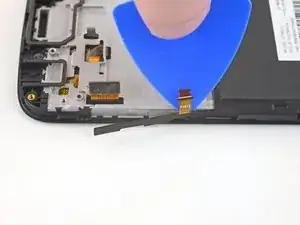

Вставьте медиатор под гибкий кабель дочерней платы.

Проведите медиатором по нижней стороне кабеля, разрезая клей и снимая кабель с телефона.

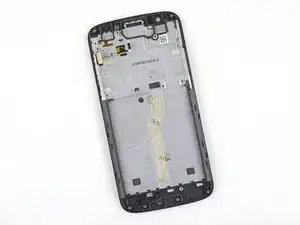

Остаются только рамка и сборка экрана с сенсорным стеклом. Проверьте ещё раз, что вы сняли все необходимые компоненты.
