Замена датчика отпечатка пальца Motorola Moto E4 Plus (XT1771)

Перед началом разборки выключите телефон.

Вставьте край лопатки в выемку в правом нижнем углу телефона.

Поверните лопатку, чтобы начать отрывать заднюю крышку от корпуса телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.

Выньте модуль телефона из задней крышки.

Снимите восемнадцать винтов Phillips 3.3 мм, крепящих среднюю рамку.

Снимите крышку платы зарядки.

Снимите крышку батареи.

Вставьте медиатор под нижний левый угол крышки платы.

Просуньте медиатор между крышкой и вторым лотком для SIM-карты, чтобы освободить пластиковый зажим.

Вставьте медиатор под нижний правый угол крышки платы.

Используйте медиатор, чтобы поддеть крышку платы.

Снимите крышку платы.

Используйте край лопатки, чтобы поддеть и отключить кабель батареи от платы.

Снимите два винта Phillips 2.9 мм.

Используйте край лопатки, чтобы приподнять защёлку ZIF-разъёма, расположенного под слотом SIM с левой стороны платы.

С помощью пинцета выньте кабель кнопок питания и громкости из ZIF-разъёма.

Для повторного подключения ZIF-разъёмов такого типа аккуратно вставьте гибкий кабель в разъём до отмеченной линии на кабеле, затем закройте фиксирующую защёлку.

С помощью пинцета подденьте и отключите антенный кабель.

Используйте плоский конец лопатки, чтобы поддеть и отключить межсоединительный гибкий кабель.

Используйте наконечник лопатки или медиатор, чтобы приподнять защёлку ZIF-разъёма, расположенного в правом нижнем углу платы.

С помощью пинцета выньте шлейф дисплея из ZIF-разъёма.

Возьмите плату за верхние углы и снимите её, аккуратно приподняв и вытащив из посадочного места.

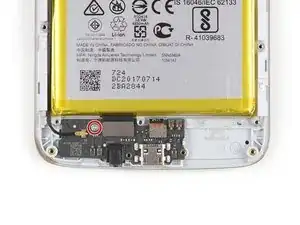

Снимите один винт Phillips 2.9 мм, удерживающий плату зарядки к рамке.

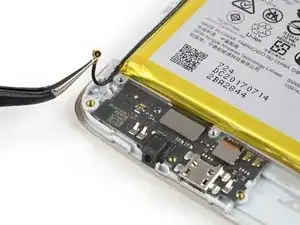

С помощью пинцета подденьте и отключите антенный кабель.

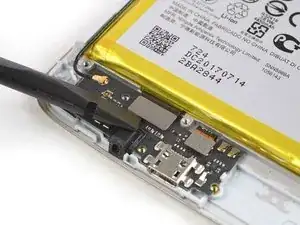

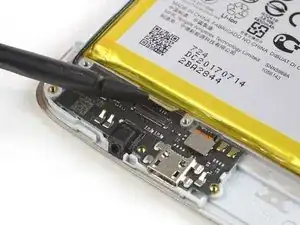

Используйте край лопатки, чтобы поддеть и отключить межсоединительный гибкий кабель.

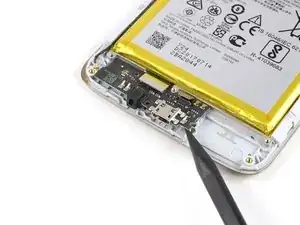

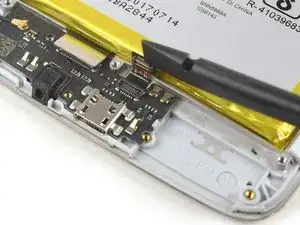

Используйте край лопатки, чтобы поддеть и отключить шлейф датчика отпечатка пальца.

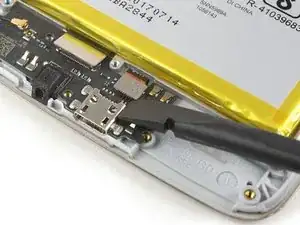

Вставьте наконечник лопатки под нижний край платы зарядки и подденьте вверх.

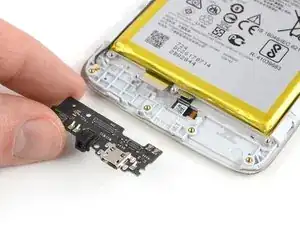

Снимите плату зарядки.

Перед сборкой проверьте новую деталь на предмет компонентов, которые нужно перенести со старой (например, резиновая прокладка микрофона).

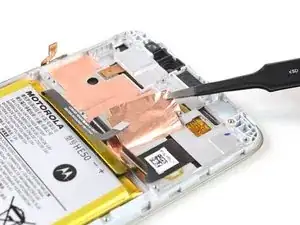

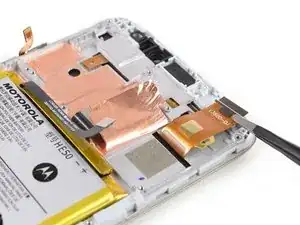

Используйте пинцет, чтобы оторвать медную ленту от правого края до тех пор, пока под ней полностью не обнажится шлейф дисплея.

Осторожно снимите шлейф дисплея с каркаса, используя пинцет.

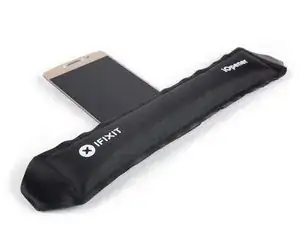

Подготовьте iOpener и приложите его к экрану минимум на две минуты, чтобы ослабить клей под ним.

Когда экран станет тёплым на ощупь, приложите присоску рядом с верхним краем телефона прямо под слуховым динамиком.

Если экран телефона треснул, присоска может не держаться. Попробуйте приподнять экран с помощью сильной ленты или приклейте присоску суперклеем и дайте ей затвердеть, чтобы продолжить работу.

Поднимите присоску и вставьте наконечник медиатора под дисплей там, где расположен слуховой динамик.

Проведите медиатором к верхнему левому углу телефона, чтобы разрезать клей.

Вставьте второй медиатор и проведите им к верхнему правому углу телефона.

Если резка становится слишком сложной, повторно нагрейте и снова приложите iOpener.

Проведите медиатором от верхнего правого угла вниз по правому краю телефона и разрежьте клей.

Во время резки убедитесь, что медиатор скользит под панелью дисплея, а не только между дисплеем и передним стеклом.

Проведите медиатор вокруг правого нижнего угла.

Проведите медиатором вдоль нижнего края телефона и разрежьте клей.

Будьте осторожны в районе кнопки «Домой»: вводите в зазор только кончик медиатора, чтобы не повредить кнопку.

Повторите предыдущую процедуру нагрева и резки на левом крае телефона, чтобы разрезать оставшийся клей.

Старайтесь пока не снимать дисплей полностью. Шлейфы датчика отпечатка и дисплея всё ещё продеты через каркас.

Аккуратно проденьте шлейф дисплея в верхней части и шлейф датчика отпечатка внизу через их вырезы в каркасе.

Снимите ЖК и сенсорный модуль.

Удалите оставшийся клей с каркаса и очистите приклеенные участки изопропиловым спиртом и безворсовой тканью.

Если в вашем новом ЖК и сенсорном модуле отсутствует датчик отпечатка, вам нужно будет продолжить по руководству по переносу датчика отпечатка, чтобы перенести его на новый модуль.

Приложите iOpener к нижнему краю экрана примерно на одну минуту, чтобы ослабить клей под датчиком отпечатка.

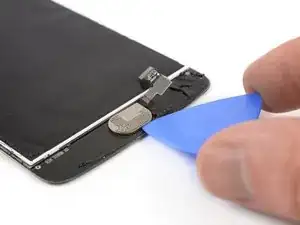

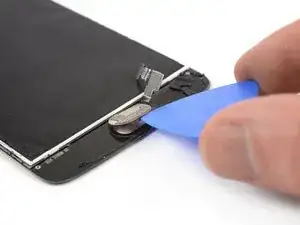

Осторожно отожмите датчик отпечатка, поддев его краем медиатора.

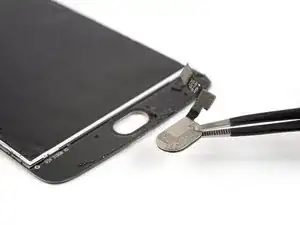

Снимите датчик отпечатка пинцетом.

Вокруг датчика отпечатка есть маленькая резиновая прокладка, которую, возможно, потребуется перенести на запасной датчик.
