Замена экрана Motorola Moto E4 Plus

Используйте это руководство, чтобы снять и заменить модуль экрана вместе с рамкой Motorola Moto E4 Plus.

Перед началом скачайте приложение Rescue и Smart Assistant для резервного копирования устройства и диагностики, является ли проблема программной или аппаратной.

Хотя это руководство написано для модели XT1771, вы также можете использовать его для других вариантов Moto E4 Plus, таких как XT1772 и XT1773.

Перед разборкой телефона разрядите аккумулятор ниже 25%. Если аккумулятор вздут, не нагревайте телефон. Вздутые аккумуляторы могут быть очень опасны — используйте защитные очки и соблюдайте осторожность, или отнесите устройство к специалисту, если не уверены, как действовать.

Для повторной сборки вам понадобится запасной клей для прикрепления компонентов.

Шаг 1

Перед началом разборки выключите телефон.

Вставьте край лопатки в выемку в правом нижнем углу телефона.

Поверните лопаткой, чтобы начать отсоединение задней крышки от телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.

Шаг 2

Поднимите модуль телефона из задней крышки.

Шаг 3

Удалите восемнадцать винтов Phillips 3.3 мм, фиксирующих среднюю рамку.

Шаг 4

Снимите крышку платы зарядки.

Шаг 5

Снимите крышку батареи.

Шаг 6

Вставьте монтажную пластину под нижний левый угол крышки материнки.

Просуньте пластину между крышкой и вторым лотком для SIM-карты, чтобы освободить пластиковый зажим.

Шаг 7

Вставьте монтажную пластину под нижний правый угол крышки материнки.

Используйте пластину, чтобы поддеть и приподнять крышку материнки.

Шаг 8

Снимите крышку материнки.

Шаг 9

Используйте край лопатки, чтобы поддеть и отключить гибкий кабель аккумулятора от материнки.

Шаг 10

Удалите два винта Phillips 2.9 мм.

Шаг 11

Подденьте край лопатки, чтобы приподнять язычок ZIF-разъёма, расположенного под слотом SIM слева на плате.

Используйте пинцет, чтобы вытащить гибкий кабель кнопок питания и регулировки громкости из ZIF-разъёма.

Для повторного подключения ZIF-разъёмов, подобных этому, аккуратно вставьте гибкий кабель в разъём до отмеченной линии на кабеле, затем закройте фиксирующий язычок.

Шаг 12

Используйте пинцет, чтобы поддеть и отключить антенный кабель.

Шаг 13

Используйте плоский конец лопатки, чтобы поддеть и отключить соединительный гибкий кабель.

Шаг 14

Используйте кончик лопатки или монтажную пластину, чтобы приподнять язычок ZIF-разъёма, расположенного в правом нижнем углу материнки.

Используйте пинцет, чтобы вытянуть шлейф дисплея из ZIF-разъёма.

Шаг 15

Возьмите материнскую плату за верхние углы и снимите её, приподняв и аккуратно вытащив из посадочного места.

Шаг 16

Прижмите тёплый iOpener к верхней части телефона примерно на 30 секунд, чтобы ослабить клей под разговорным динамиком.

Шаг 17

При снятии разговорного динамика пинцетом захватывайте весь блок целиком. Разговорный динамик легко ломается на две части, если тянуть только за его верхнюю половину.

Используйте пинцет, чтобы поднять разговорный динамик из посадочного места и извлечь его.

При сборке убедитесь, что разговорный динамик ориентирован правильно — золотые контакты должны быть направлены от верхнего края.

Шаг 18

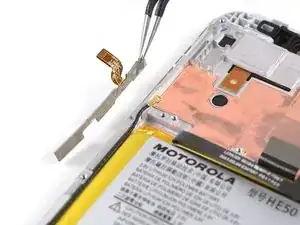

Используйте пинцет, чтобы аккуратно вытащить блок кнопок питания и громкости из его тонкого посадочного места на левой стороне рамки.

Снимите блок кнопок питания и громкости.

Шаг 19

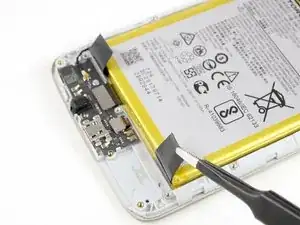

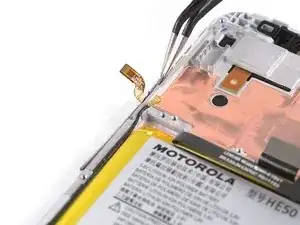

Используйте пинцет, чтобы отодрать концы двух тянущих язычков от нижнего края аккумулятора.

Шаг 20

Вытяните левую клейкую полоску, равномерно тянув левый язычок под плоским углом.

Если клейкая полоска порвётся, захватите оставшийся обрывок и намотайте его вокруг кончика пинцета несколько раз, затем продолжайте тянуть.

Повторите тот же процесс для правой клейкой полоски.

Шаг 21

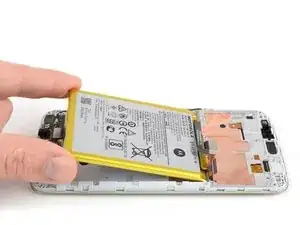

Хорошо захватите аккумулятор и извлеките его.

Шаг 22

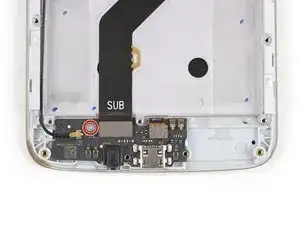

Удалите один 2,9 мм винт с крестообразной головкой, удерживающий зарядную плату в рамке.

Шаг 23

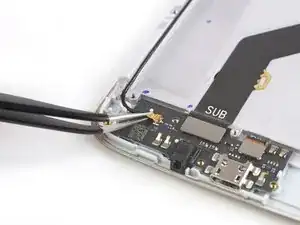

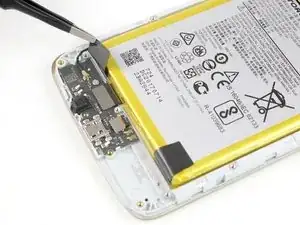

Используйте пинцет, чтобы поддеть и отсоединить антенное гнездо и удалить его.

Шаг 24

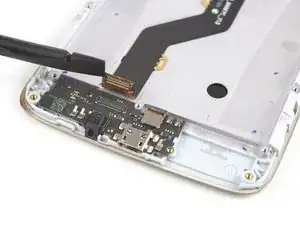

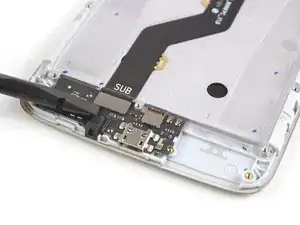

Используйте край лопатки, чтобы поддеть и отсоединить соединительный гибкий кабель.

Шаг 25

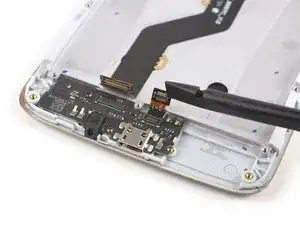

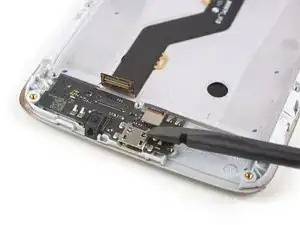

Используйте край лопатки, чтобы поддеть и отсоединить гибкий кабель датчика отпечатка пальца.

Шаг 26

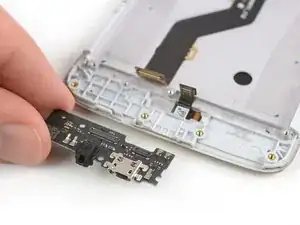

Вставьте кончик лопатки под нижний край зарядной платы и подденьте вверх.

Снимите зарядную плату.

Шаг 27

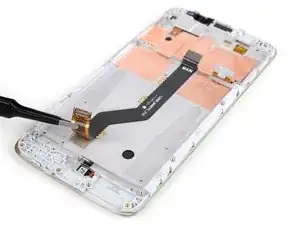

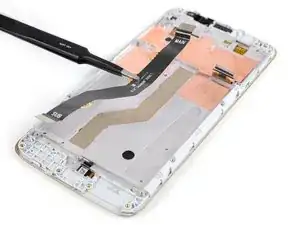

Используйте пинцет, чтобы аккуратно отслоить соединительный гибкий кабель от рамки и удалить его.

Шаг 28

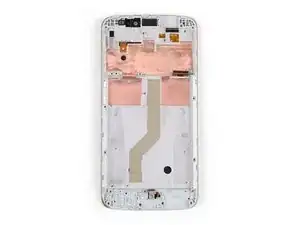

Остаётся голый экран с рамкой.

Перед сборкой проверьте новую деталь на наличие компонентов, таких как уплотнители, которые могут потребовать переноса со старой детали.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Утилизируйте электронные отходы через сертифицированного утилизационного партнёра R2 или e-Stewards.
