Замена кнопок питания и регулировки громкости Motorola Moto E4 Plus

Перед началом разборки выключите телефон.

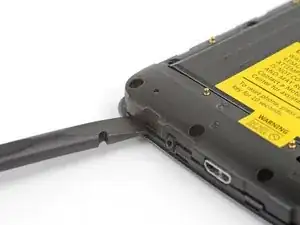

Вставьте кромку лопатки в вырез в нижнем правом углу телефона.

Поверните лопаткой, чтобы начать отщёлкивание задней крышки от телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.

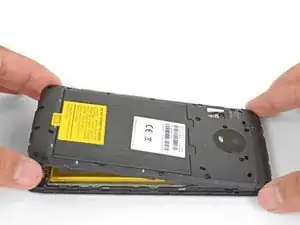

Поднимите модуль телефона из задней крышки.

Удалите девятнадцать винтов T3 длиной 3.2 мм, фиксирующих пластиковую среднюю рамку.

Пластиковая средняя рамка всё ещё удерживается защёлками.

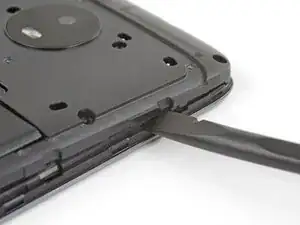

Вставьте плоский конец лопатки в шов средней рамки в нижнем левом углу телефона (рядом с отверстием микрофона).

Поверните лопатку, чтобы освободить пластиковую защёлку.

Повторите процесс для защёлки в верхнем правом углу телефона.

Поднимите нижний край пластиковой средней рамки вверх, пока защёлки вдоль верхнего края не освободятся.

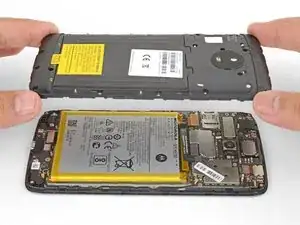

Снимите пластиковую среднюю рамку.

Чтобы установить среднюю рамку обратно, совместите рамку с телефоном и сожмите по краям, чтобы защёлки вошли на место.

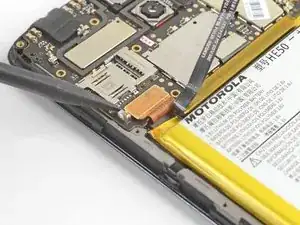

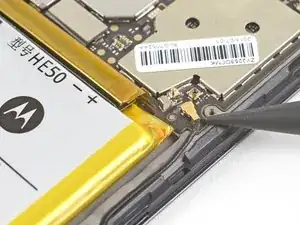

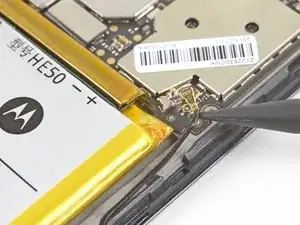

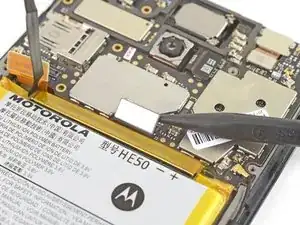

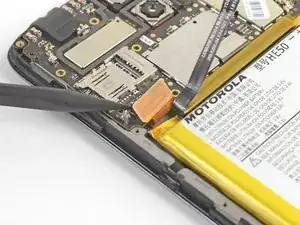

Используйте наконечник лопатки, чтобы поддеть и отключить разъём батареи от гнезда на материнской плате.

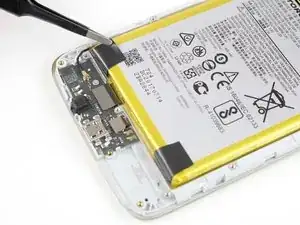

Если у батареи есть две чёрные втулки в нижних углах, батарея закреплена растягивающимися полосками клея. В этом случае следуйте этому руководству вместо этого для замены батареи.

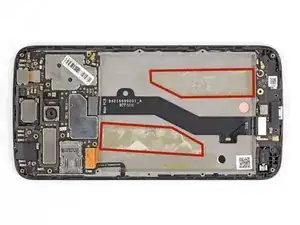

Перед началом поддевания обратите внимание, что батарея удерживается двумя липкими полосками.

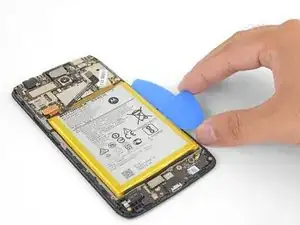

Вставьте инструмент для открытия в верхний правый край батареи.

Аккуратно введите инструмент так, чтобы половина инструмента оказалась под батареей.

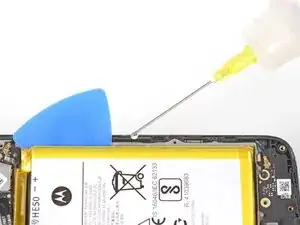

Наполните пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации и нанесите несколько капель вдоль правого края батареи.

Немного приподнимите край и подождите минуту, чтобы спирт размягчил клей.

При разрезании клея лезвием старайтесь не сгибать аккумулятор. Мягкие литий-ионные батареи очень чувствительны к повреждениям и могут загореться при нарушении целостности.

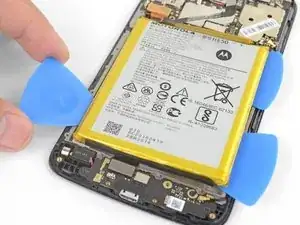

Вставьте ещё один инструмент для открытия в правый край, рядом с первым инструментом.

Проведите инструментом вниз вдоль правого края, чтобы ослабить правую клеевую полосу.

Если резание даётся тяжело, нанесите ещё несколько капель изопропилового спирта в край, подождите минуту, чтобы он впитался, и попробуйте снова.

Вставьте инструмент для открытия в нижний левый край батареи.

Вдвиньте инструмент так, чтобы он был наполовину под батареей.

Нанесите изопропиловый спирт вдоль левого края и оставьте на минуту, чтобы ослабить клей.

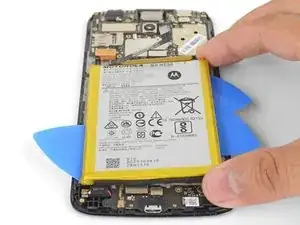

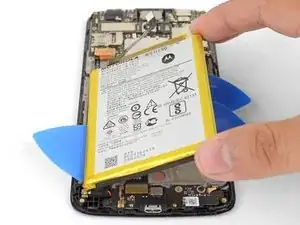

Схватите батарею за правые углы и медленно поднимите правый край вверх.

Если батарея начинает сильно сгибаться, прекратите и нанесите больше изопропилового спирта на левую клеевую полосу.

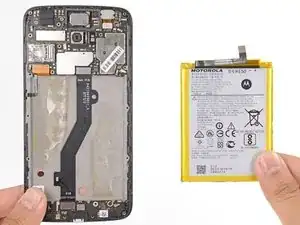

Снимите батарею.

Не используйте батарею повторно после её извлечения — это потенциально опасно. Замените её на новую батарею.

Для установки новой батареи:

Удалите старый клей с корпуса телефона.

Нанесите новый клей примерно в тех местах, где был старый клей.

Положите батарею в корпус лёгким движением. Убедитесь, что разъём батареи правильно выровнен с гнездом на материнской плате.

Плотно прижмите батарею к телефону в течение тридцати секунд.

Используйте наконечник лопатки, чтобы поддеть и отключить кабель дисплея от его гнезда на материнской плате, рядом с нижним левым углом материнской платы.

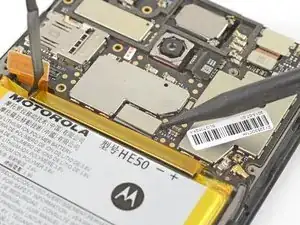

Используйте наконечник лопатки, чтобы поддеть и отключить антенное гнездо от разъёма на материнской плате.

С помощью острия лопатки подденьте и отсоедините шлейф межсоединения от разъёма на материнской плате.

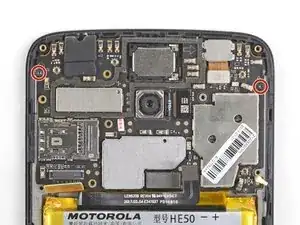

Удалите два чёрных винта T3 длиной 3,2 мм, фиксирующие материнскую плату.

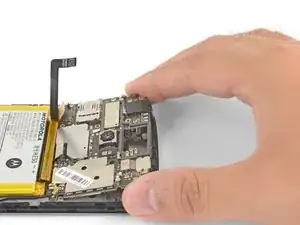

Возьмите материнскую плату за верхние углы и аккуратно поднимите её из корпуса телефона.

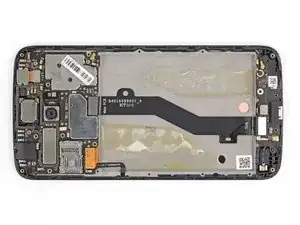

Снимите материнскую плату.

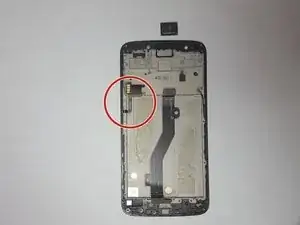

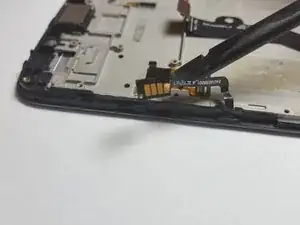

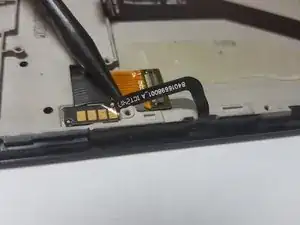

Используйте тонкие пинцеты для отсоединения гибкого кабеля кнопок питания и регулировки громкости. Начните от кромки телефона, как показано на изображении 2, и поднимите вверх. Просуньте пинцеты под гибкий кабель кнопок питания и громкости до золотистой контактной зоны, отсоединив его от телефона.

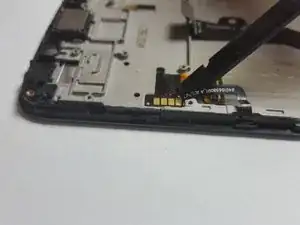

Используйте пластиковую лопатку чтобы полностью приподнять гибкий кабель кнопок громкости и питания от основания телефона.

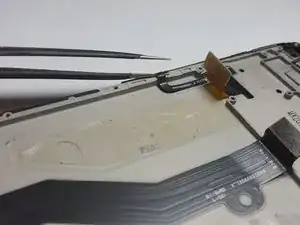

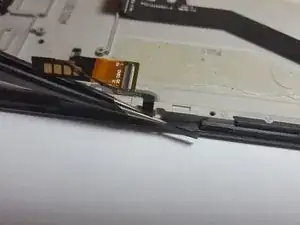

Используйте тонкие пинцеты чтобы снять кнопки громкости и питания с боковой части телефона, как показано на фотографиях. Это единый элемент и снимается целиком.

Не бойтесь приложить небольшое усилие при съёме кнопок. Кнопки приклеены, но снимаются достаточно легко — действуйте уверенно.

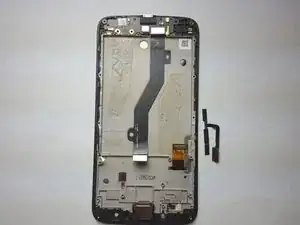

Это результат снятия гибкого кабеля кнопок громкости и питания с телефона.
