Замена динамика устройства ввода речи Motorola Moto E4 Plus
Воспользуйтесь этим руководством, чтобы снять динамик устройства ввода речи в Motorola Moto E4 Plus (XT1771).
Прежде чем начать, загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию данных устройства и определить, связана ли проблема с программным обеспечением или с аппаратной частью.
Перед разборкой телефона разрядите аккумулятор ниже 25%. Если аккумулятор вздут, не нагревайте телефон. Вздувшиеся аккумуляторы могут быть очень опасными, поэтому используйте защитные очки и соблюдайте осторожность, либо обратитесь к специалисту, если не уверены, как следует действовать.
Для повторной фиксации компонентов при сборке понадобится новый клей.
Шаг 1
Перед началом разборки выключите телефон.
Вставьте край лопатки в выемку в правом нижнем углу телефона.
Поверните лопатку, чтобы начать отсоединение задней крышки от корпуса телефона.
Проведите лопаткой по нижнему краю, чтобы отделить заднюю крышку от телефона.
Шаг 2
Выньте блок телефона из задней крышки.
Шаг 3
Снимите восемнадцать винтов Phillips длиной 3,3 мм, крепящих среднюю раму.
Шаг 4
Снимите крышку платы зарядки.
Шаг 5
Снимите крышку аккумулятора.
Шаг 6
Вставьте открывалку под левый нижний угол крышки материнской платы.
Перемещайте открывалку между крышкой и второй лотком для SIM-карты, чтобы освободить пластиковый фиксатор.
Шаг 7
Вставьте открывалку под правым нижним углом крышки материнской платы.
Используйте открывалку, чтобы поднять крышку материнской платы.
Шаг 8

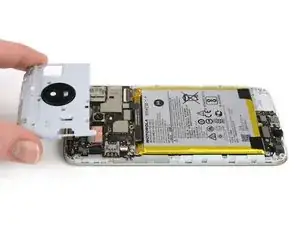

Снимите крышку материнской платы.
Шаг 9

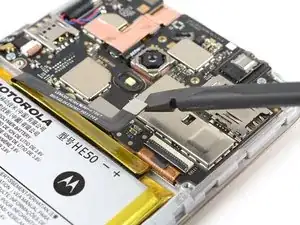

Краем лопатки подденьте и отключите гибкий кабель аккумулятора от материнской платы.
Шаг 10
Снимите два винта Phillips длиной 2,9 мм.
Шаг 11
Краем лопатки поднимите защелку разъёма ZIF, расположенного слева от слота для SIM-карты на материнской плате.
Пинцетом вытяните гибкий кабель кнопок питания и регулировки громкости из разъёма ZIF.
Чтобы повторно подключить разъёмы ZIF, аккуратно вставьте гибкий кабель в разъём до метки на кабеле, а затем закройте фиксирующую защёлку.
Шаг 12
Пинцетом подденьте и отключите антенный кабель.
Шаг 13

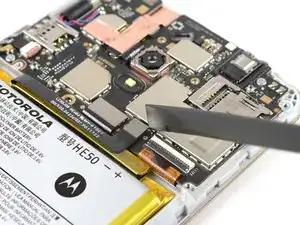

Плоским концом лопатки подденьте и отключите гибкий кабель соединения.
Шаг 14
Кончиком лопатки или открывалки поднимите защелку разъёма ZIF, расположенного в правом нижнем углу материнской платы.
Пинцетом вытяните гибкий кабель дисплея из разъёма ZIF.
Шаг 15
Возьмитесь за материнскую плату за верхние углы и, поднимая вверх, аккуратно выньте её из посадочного места.
Шаг 16

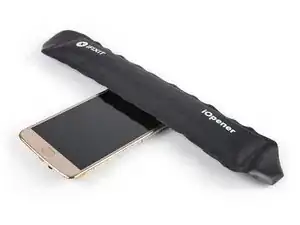

Приложите нагретый iOpener к верхней части телефона примерно на 30 секунд, чтобы ослабить клей под динамиком устройства ввода речи.
Шаг 17

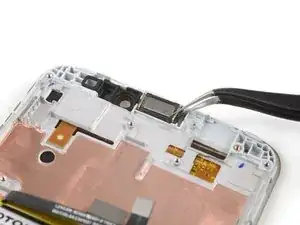

При снятии динамика устройства ввода речи пинцетом держитесь за весь корпус. Если тянуть только за верхнюю часть, динамик легко разломится на две части.

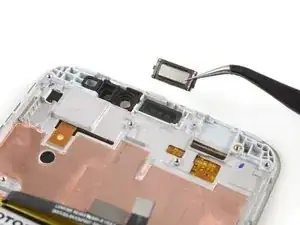

Пинцетом поднимите динамик устройства ввода речи из посадочного места и снимите его.
При сборке убедитесь, что динамик устройства ввода речи правильно ориентирован: золотые контакты должны быть обращены вниз, от верхнего края корпуса.
Заключение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
