Замена зарядного разъёма Motorola Moto E6
В этом руководстве показано, как заменить зарядный разъём на Motorola Moto E6. Его следует заменить, если устройство не заряжается при подключении или если устройство перегревается во время зарядки. Замена зарядного разъёма также заменит микрофон в нижней части телефона.
Прежде чем начать, загрузите приложение Rescue and Smart Assistant для резервного копирования устройства и диагностики, связана ли проблема с программным обеспечением или с аппаратной частью.
Шаг 1
Начните с поддевания правого нижнего угла устройства при помощи пластикового инструмента для вскрытия.
Продвигайтесь по краю устройства, медленно поддевая корпус, пока он не отщёлкнется.
Шаг 2
Используйте инструмент для вскрытия на выемке, расположенной под аккумулятором, чтобы выжать её.
Шаг 3

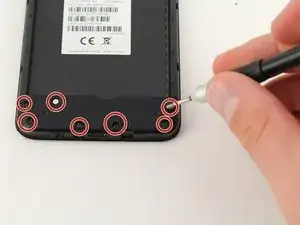

Удалите семь винтов T4 длиной 3,8 мм на детали, расположенной под отсеком для аккумулятора.
Шаг 4

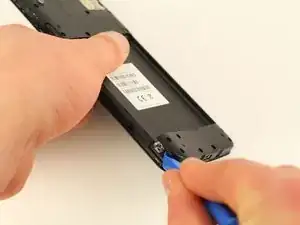

Начните поддевать нижнюю часть с помощью инструментов для вскрытия на выемке, расположенной в левом нижнем углу.
Продвигайтесь по периметру детали, пока она не отщёлкнется.
Шаг 5

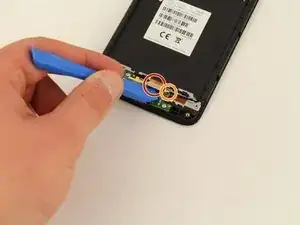

Снимите защёлкивающийся кабель в верхней части зарядного разъёма с помощью пластикового инструмента для вскрытия.
Снимите коаксиальный кабель, используя пластиковый инструмент для вскрытия.
Шаг 6

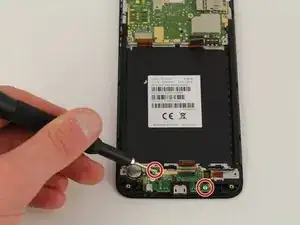

Удалите два винта Torx T4 диаметром 1,1 мм на правом нижнем и левом верхнем краях зарядного разъёма.
Снимите зарядный разъём вручную.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
