Замена аккумулятора iPhone SE

Перед началом разберите батарею до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два 3,9 мм винта Pentalobe по обе стороны от разъёма Lightning.

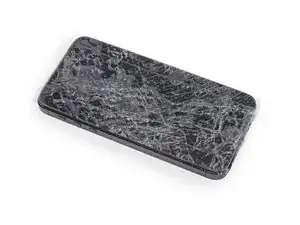

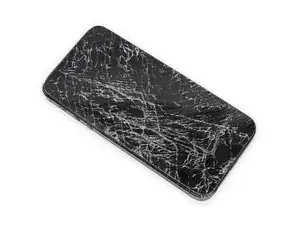

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и не допустите травм во время ремонта, заклеив стекло.

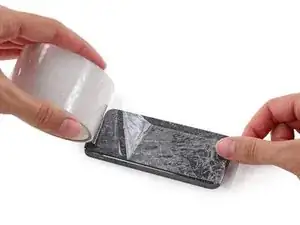

Наклейте накладывающиеся полоски прозрачной упаковочной ленты на экран iPhone, пока вся передняя часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от возможных осколков стекла в процессе ремонта.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового ободка с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первой фотографии, вставьте пластиковый инструмент для открывания между пластиковой рамкой и металлическим корпусом, чтобы поддеть металлические защёлки и вывести их из корпуса.

Если вы собираете телефон с разделённым ободком дисплея, возможно, стоит поместить тонкую полоску клея между пластиковым ободком и стеклом, чтобы телефон держался закрытым.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp можно найти в этом руководстве.

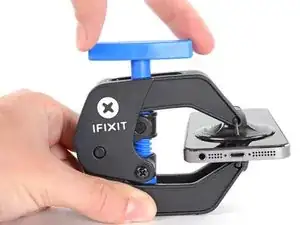

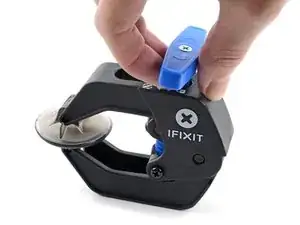

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

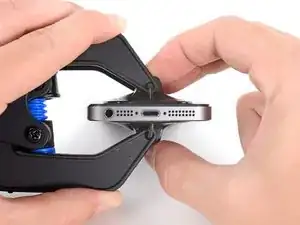

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone чуть выше кнопки Home — одну спереди, и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для надёжного захвата Anti‑Clamp, вы можете использовать входящую в комплект липкую подкладку, чтобы сделать поверхность более цепкой.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

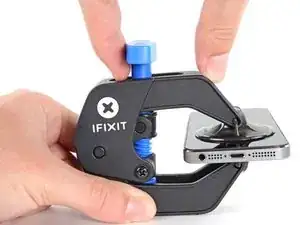

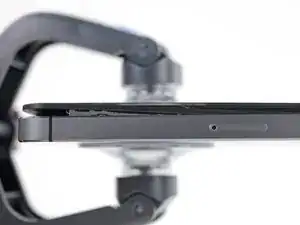

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

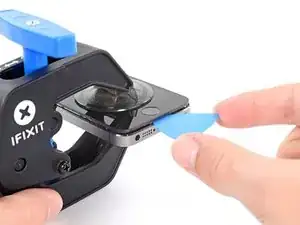

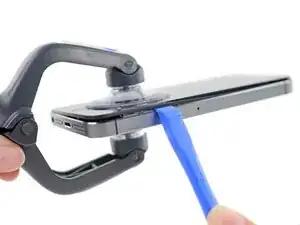

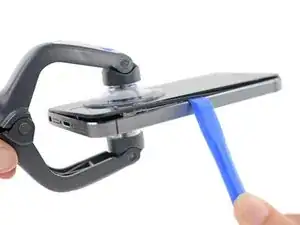

Вставьте инструмент для открывания (пик) под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не крутьте более чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующие два шага.

Если у вас нет Anti‑Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

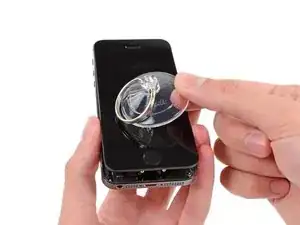

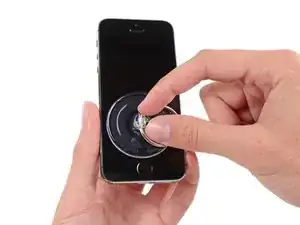

Прижмите присоску к экрану прямо над кнопкой Home.

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное сцепление.

Передняя панель закреплена защёлками, и её соединяют несколько ленточных кабелей с остальной частью телефона. Ваша задача — освободить защёлки и открыть телефон только настолько, чтобы отсоединить кабели. Двигайтесь медленно и аккуратно, чтобы избежать повреждений.

Убедитесь, что присоска плотно прикреплена к сборке передней панели рядом с кнопкой Home.

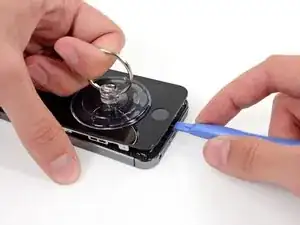

Держа iPhone одной рукой, потяните за присоску, чтобы слегка отделить край передней панели у кнопки Home от заднего корпуса.

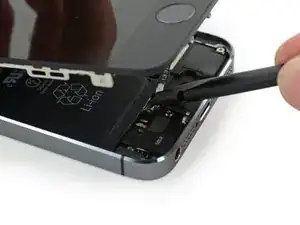

Пластиковым инструментом аккуратно подденьте края заднего корпуса вниз, отводя их от сборки передней панели, пока вы тянете за присоску.

Работайте медленно и нажимайте равномерно. Сборка передней панели сидит гораздо плотнее, чем у большинства других устройств.

Не пытайтесь полностью удалить сборку передней панели из заднего корпуса, так как её соединяют несколько деликатных ленточных кабелей.

Потяните пластиковый язычок, чтобы разорвать вакуум на присоске.

Снимите присоску с экрана.

Откройте телефон лишь настолько, чтобы выявить металлическую пластину, закрывающую кабель кнопки «Домой».

Не открывайте телефон слишком широко — вы рискуете повредить кабель кнопки «Домой» или разъём, в который он вставлен. Держите кабель свободным — если он натянут, значит вы открыли слишком широко.

Только оригинальный блок кнопки «Домой» телефона сможет использовать функцию Touch ID. Если вы порвёте кабель, установка новой кнопки «Домой» восстановит только обычные функции кнопки, но не функции Touch ID.

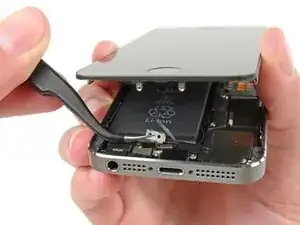

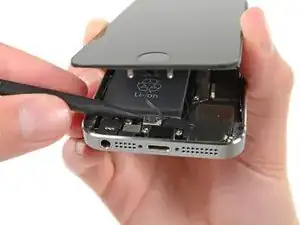

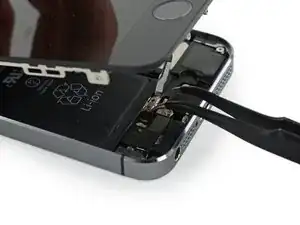

Используйте наконечник лопатки, чтобы отжать пластину и удалить её пинцетом.

Следующие два шага относятся к сборке. Пропустите их и продолжите с Шага 12 до сборки.

При сборке потребуется заново установить крепление кабеля Touch ID. Верхняя часть крепления должна соскользнуть между батареей и разъёмом кабеля Touch ID, перед металлической защёлкой. Нижняя часть должна защёлкнуться поверх разъёма.

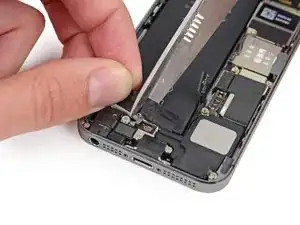

Сдвиньте верхнюю часть крепления поверх разъёма кабеля Touch ID слева направо.

Альтернативно можно положить крепление прямо на разъём. Край с «ножкой» приподнимет крепление под небольшим углом, а противоположный край должен оказаться между разъёмом кабеля и металлической защёлкой рядом с батареей. Положив край лопатки плоско на крепление, осторожно надавите вниз, чтобы защёлкнулись задняя и передняя защёлки.

При сборке используйте плоский конец лопатки, чтобы защёлкнуть переднюю часть крепления кабеля Touch ID поверх разъёма кабеля.

Если крепление не защёлкивается заподлицо, возможно, его нужно снять и снова сдвинуть поверх разъёма кабеля для лучшей посадки.

Используйте наконечник лопатки, чтобы поддеть разъём кабеля кнопки «Домой» и вывести его из гнезда.

Убедитесь, что вы отделяете разъём кабеля от его гнезда, а не отдираете всё гнездо. Гнездо крепится на собственном приклеенном кабеле, который можно оторвать, если не быть осторожным.

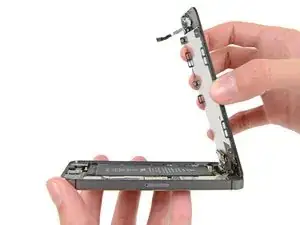

После освобождения разъёма оттяните конец сборки с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно на 90º и опёрите его о что‑то, чтобы он оставался зафиксированным во время работы с телефоном.

Наденьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает излишнее натяжение кабелей дисплея.

В крайнем случае можно использовать неоткрытую банку напитка, чтобы подпереть дисплей.

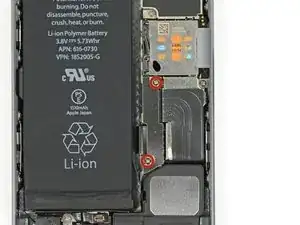

Удалите два винта Phillips #000 длиной 1,6 мм, фиксирующие металлическую пластину разъёма батареи на логической плате.

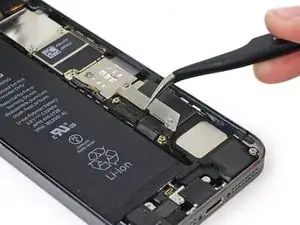

Снимите металлическую пластину разъёма батареи с iPhone.

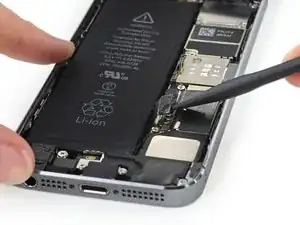

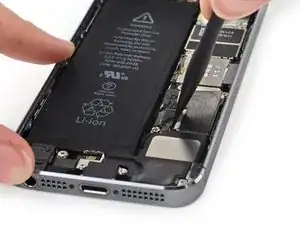

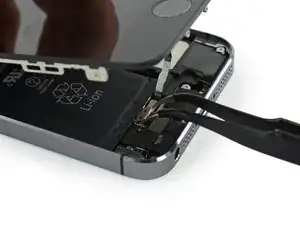

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъём батареи и приподнять его из гнезда на логической плате.

Будьте очень осторожны и поднимайте только сам разъём батареи, а не гнездо на плате. Если вы поддёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

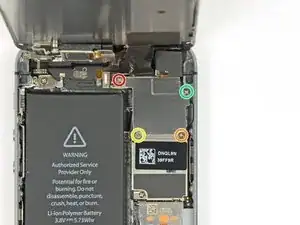

Удалите следующие винты, фиксирующие пластину кабеля передней панели на логической плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Один из винтов 1,7 мм часто не притягивается магнитизированной отвёрткой. Будьте внимательны, чтобы не потерять его при снятии.

Особенно важно следить за винтами на этом шаге при сборке. Случайное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведёт к серьёзному повреждению логической платы, из‑за чего телефон перестанет загружаться.

Осторожно — не перетягивайте винты и не заставляйте их. Если при закреплении они не входят легко, возможно, вы используете винт неправильного размера.

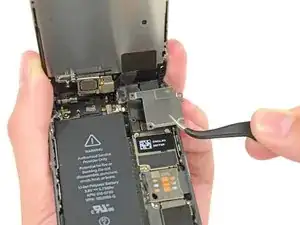

Снимите пластину кабеля передней панели с логической платы.

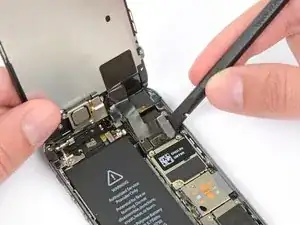

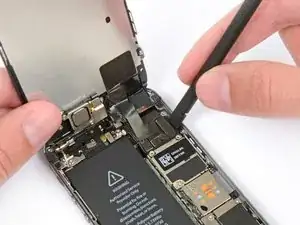

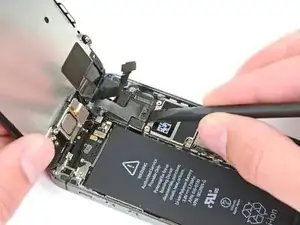

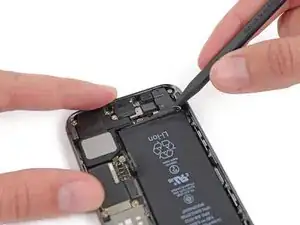

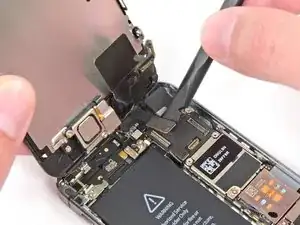

Используйте лопатку или ноготь, чтобы отсоединить кабель фронтальной камеры и датчиков.

Убедитесь, что батарея отключена, прежде чем отсоединять или повторно подключать кабель на этом шаге.

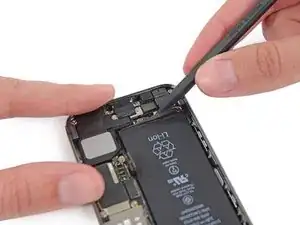

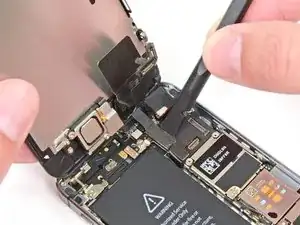

Отключите разъём кабеля ЖК‑экрана.

При сборке кабель ЖК‑экрана может отслоиться от разъёма. Это может привести к появлению белых линий или пустого экрана при включении телефона. В таком случае просто подключите кабель снова и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отключить и снова подключить батарею.

Наконец, отключите разъём кабеля дигитайзера.

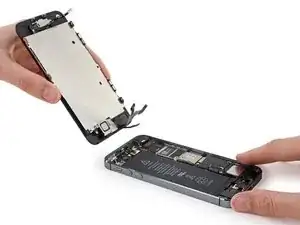

Снимите сборку передней панели с задней крышки.

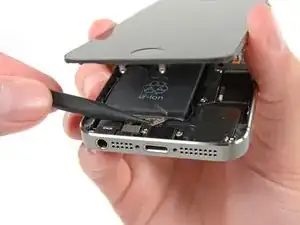

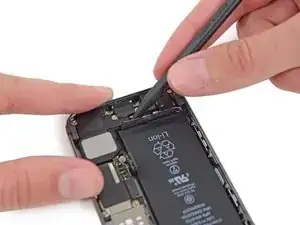

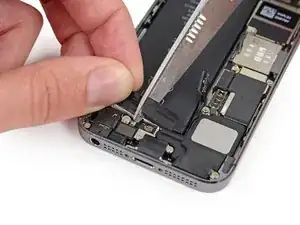

Запустите наконечник лопатки между батареей и разъёмом для наушников, чтобы раскрыть вкладку клея батареи.

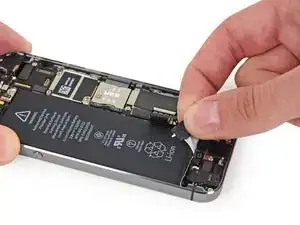

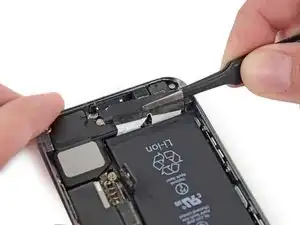

Оттяните язычок клейкой ленты аккумулятора от телефона.

Разрежьте чёрный язычок клейкой ленты аккумулятора между двумя белыми полосками клея, разделяя их.

Старайтесь держать полоски плоскими и без складок во время этой операции; смятые полоски будут прилипать друг к другу и рваться вместо того, чтобы вытягиваться чисто.

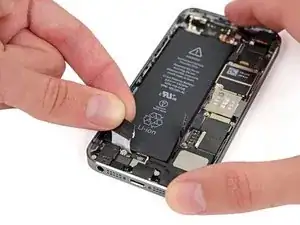

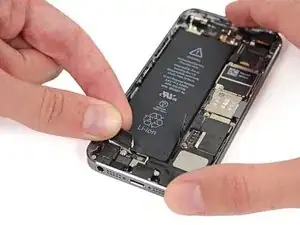

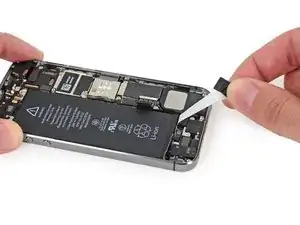

Медленно тяните одну из клейких полос аккумулятора в направлении к нижней части iPhone. По возможности тяните белую часть полоски — чёрный язычок может оторваться.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она скользит из-под аккумулятора и корпуса. Для наилучшего результата тяните полоску под углом 60° или меньше.

Осторожно, чтобы не зацепить другие внутренние компоненты iPhone.

Полоска растянется в несколько раз от исходной длины. Продолжайте тянуть, при необходимости повторно захватывая полоску ближе к аккумулятору, пока вся полоска не выйдет.

Повторите для второй полоски.

Если вы успешно сняли обе полоски, пропустите следующий шаг.

Если клей оторвался под аккумулятором и его нельзя извлечь, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора в зоне оторванной полоски(ок) клея.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь усилием поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом для поддевания.

Не поддёргивайте возле логической платы, иначе вы можете повредить телефон.

Избегайте поддевания в верхнем левом углу рядом с органами регулировки громкости, иначе вы можете повредить гибкий кабель кнопок громкости.

Вы также можете попробовать альтернативные методы в следующем шаге.

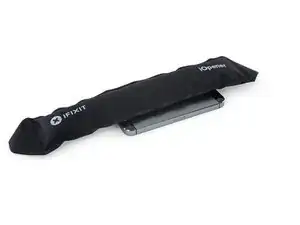

Если аккумулятор остаётся приклеенным к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку непосредственно за аккумулятором.

Перегрев iPhone может вызвать воспламенение аккумулятора.

Не пытайтесь силой поддевать аккумулятор. Никогда не деформируйте и не прокалывайте аккумулятор инструментом для поддевания.

Не поддёргивайте возле логической платы, иначе вы можете повредить телефон.

Избегайте поддевания в верхнем левом углу рядом с органами регулировки громкости, иначе вы можете повредить гибкий кабель кнопок громкости.

Для отделения аккумулятора от задней крышки можно использовать зубную нить. Более прочной альтернативой зубной нити является размотанная струна от гитарной струны, например 0.009 E из набора для 12-струнной гитары.

Протяните нить или струну за верхние углы аккумулятора, сведите концы вместе, оберните их вокруг сложенной ткани и тяните равномерно.

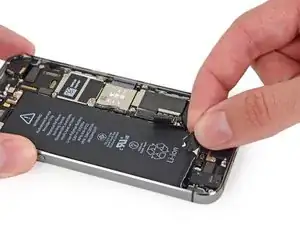

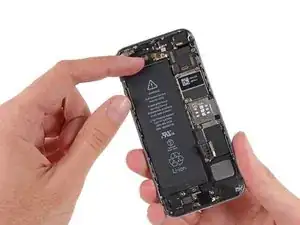

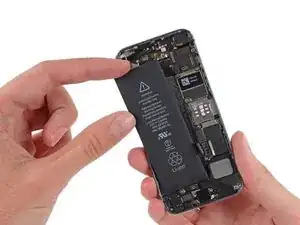

Выньте аккумулятор из задней крышки.

Если ваш запасной аккумулятор поставлялся в пластиковом чехле, снимите чехол перед установкой, потянув его от шлейфа.

Если в телефоне осталось немного спиртового раствора, аккуратно протрите его или оставьте высохнуть на воздухе перед установкой нового аккумулятора.

Перед тем как приклеить новый аккумулятор, временно подключите разъём аккумулятора к гнезду на логической плате. Это обеспечит правильное выравнивание аккумулятора в его углублении.

Приклейте аккумулятор, отключите его и продолжайте собирать устройство.

Если у вашего нового аккумулятора нет предустановленных клеевых полос, обратитесь к эму руководству для замены клеевых полос.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить устранение неисправностей.
