iPhone 7 - Замена аудиочипа U3101
Начиная с выхода iPhone 7 и iPhone 7 Plus в 2016 году, у этих моделей наблюдалось множество странных проблем. Большинство из них — аудио. Внешне телефон выглядел в хорошем состоянии: отсутствовала коррозия, он никогда не разбирался ранее, не было следов попадания воды, перегрева, и замена всех обычных деталей, таких как наушники и динамики, не решила проблему.
Тем не менее проблема всё ещё наблюдалась, скорее всего связанная с логической платой телефона. К сожалению, через год телефоны выходили из гарантии, и Apple отказывалась их заменять. Пришлось обращаться к супер-ремонтникам: специалистам по микропайке.
Вдохновением для многих в этом вопросе стала Джесса Джонс из iPad Rehab, которая быстро определила проблему и предложила решение. Американское сообщество микропайки сильно развито, чего нельзя сказать о Франции.
Это руководство показывает, как определить и устранить проблему.
Возможные симптомы:
- Аудиоустройство не обнаружено
- Не работает микрофон
- Не работает динамик
- Нет звука в видео
- Нет звука во время звонка
- Телефон долго загружается
- Не работают наушники
- Не работает диктофон
Проблема: аудиочип U3101 отключился от логической платы. Логическая плата iPhone 7 может быть слегка деформирована, что часто приводит к разрыву дорожки.
Шаг 1
Аккуратно удалить чип горячим воздухом. На моей станции Quick 861DE я использую настройки 400 °C и 100 л/мин. Вы сами решаете, какие настройки предпочесть; в магазине можно найти Quick 861DW.
Очистить дорожки паяльником, припоем и флюсом. Я использую жалo диаметром около 1 мм с JBC Nase 2C, при 360 °C.
Очистить плату.

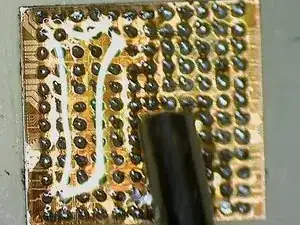

Осмотреть плату под микроскопом. На фото видно, что дорожка отсутствует!
Шаг 2
Сравнивая с диаграммой в программе PhoneBoard;
Мы чётко видим, что можно проложить провод для восстановления этого соединения, сосредоточившись на R1103.
Шаг 3
Взять медную проволоку диаметром 0,02 мм.
Нанести флюс и залудить проволоку паяльником.
Соскоблить дорожку от C12 до R1103.
Залудить эту дорожку.
Припаять один конец провода к резистору. Я использовал жало диаметром 0,01 мм.
Припаять провод вдоль предварительно залуженной дорожки.
Подвести провод к контакту C12 и попытаться обмотать его, чтобы шарик чипа хорошо к нему прилип.
Шаг 4
Аналогично поступаем с F12, H12, J12. A12 и B12 заземлены и не используются для работы U3101, поэтому перепрыгивать их не нужно.
E12 контактирует с C1, поэтому если C1 присутствует, этот джампер восстанавливать не нужно. D12, G12, J11 и A5 соединены между собой, поэтому даже при сохранении соединения только одного из них телефон может функционировать. K12, L12, M12 — «нет контакта», их заменять не требуется.
Шаг 5
Нанести флюс.
Взять паяльник с припоем на жалe.
Пройтись по чипу, чтобы выровнять шарики.
Очистить.

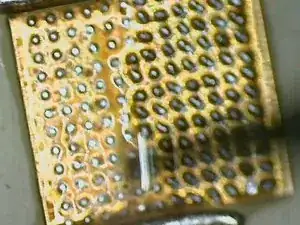

Разместить трафарет для реболлинга на чипе.
Нанести паяльную пасту.
Прогреть горячим воздухом для формирования шариков.
Шаг 6
Извлечь чип, подталкивая тонкими пинцетами.
Проверить размер шариков.
Шаг 7
И, наконец, поставить чип обратно. Нанести флюс, позиционировать и припаять горячим воздухом.
Дать телефону остыть, протестировать — и проблема решена!
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
