Замена экрана Samsung Galaxy S23

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздулся, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить», чтобы отключить телефон.

Нагрейте iOpener и приложите его к правому краю задней панели на две минуты, чтобы размягчить клей.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели как можно ближе к центру правого края.

Сильным ровным усилием потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если не удаётся создать зазор, подогрейте сильнее, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

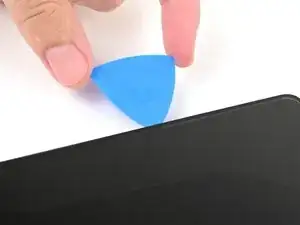

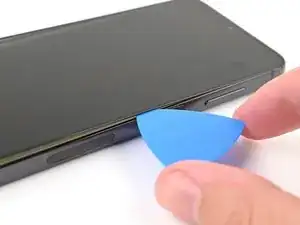

Вставьте лезвие для вскрытия в образовавшийся зазор.

Двигайте лезвие вперёд и назад вдоль правого края, чтобы отделить клей.

Оставьте лезвие вставленным около нижнего правого угла, чтобы клей не склеился снова.

Приложите разогретый iOpener к нижнему краю задней панели на две минуты.

Вставьте второе лезвие для вскрытия в нижний правый угол.

Поверните его вокруг нижнего правого угла, чтобы отделить клей.

Переместите лезвие к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю задней панели на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третье лезвие для вскрытия в нижний левый угол.

Проведите лезвием к верхнему левому углу, чтобы отделить клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к верхнему краю задней панели на две минуты.

Вставьте четвёртое лезвие для вскрытия в верхний левый угол.

Поверните его вокруг верхнего левого угла, чтобы отделить клей.

Проведите лезвием к верхнему правому углу, чтобы отделить клей.

Оставьте лезвие в верхнем правом углу, чтобы клей не склеился снова.

Осталась полоса клея непосредственно под вспышкой.

Выравняйте наконечник лезвия с вырезом под вспышку.

Просуньте лезвие под верхнюю часть задней панели, пока не почувствуете, что оно начинает зацепляться за клей.

Вы должны видеть лезвие через вырез под вспышку.

Продолжайте скользить лезвием в сторону нижней части телефона, пока клей полностью не отделится от задней панели.

Избегайте касания тыльных камер лезвием. Давление на линзы может повредить их.

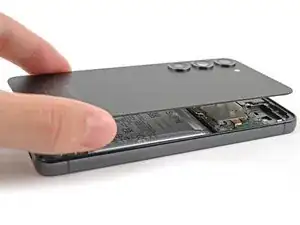

Схватите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите монтажной лопаткой по периметру, пока крышка полностью не отделится.

При сборке:

В этот момент полезно включить телефон и проверить все функции перед повторным запечатыванием. Обязательно полностью выключите телефон, прежде чем продолжать работу.

Удалите оставшиеся куски клея пинцетом или пальцами. При затруднениях используйте нагрев и изопропиловый спирт (90% и выше).

Если вы используете самоклеящиеся прокладки, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте острый конец монтажной лопатки, чтобы приподнять и отсоединить пресс‑разъём катушки беспроводной зарядки от материнской платы.

Чтобы заново подсоединить пресс‑разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут согнуться и получить необратимые повреждения.

Используйте крестовую отвертку, чтобы вынуть тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих динамик

Вставьте острый конец монтажной лопатки в выемку в верхнем левом углу динамика.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Используйте пальцы, чтобы поднять динамик от рамки и полностью отделить его.

Снимите катушку беспроводной зарядки и динамик с рамки.

При сборке прижмите по периметру динамика, чтобы защёлкнуть его на рамке.

Используйте острый конец монтажной лопатки, чтобы приподнять и отсоединить пресс‑разъём батареи.

Используйте плоский конец монтажной лопатки, чтобы приподнять и отсоединить пресс‑разъём шлейфа дисплея от тыловой стороны экрана.

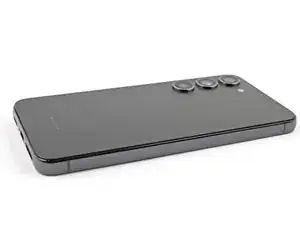

Наденьте заднюю крышку на рамку, чтобы защитить батарею и внутренности телефона от повреждений.

Не наносите новый клей на этом этапе — крышку придётся снять снова, чтобы закончить сборку. Старый клей достаточно удержит крышку на месте во время замены экрана.

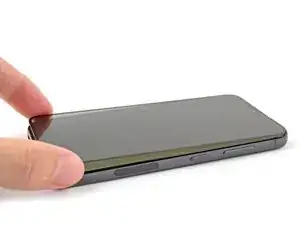

Переверните телефон лицевой стороной вверх.

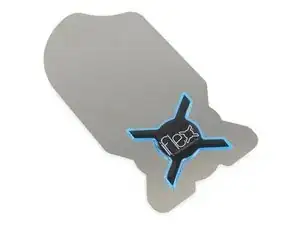

Зазор между передним стеклом и рамкой очень мал. Для создания начального зазора потребуется тонкий жёсткий инструмент, например iFlex.

Примите следующие меры предосторожности при снятии переднего стекла в следующих шагах:

Не держите iFlex или подобные металлические инструменты за кромки — они очень острые.

Переднее стекло может разбиться и разлететься осколками по рабочему месту. Рекомендуется использовать перчатки и защитные очки.

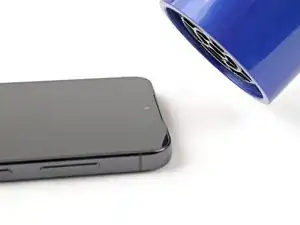

Используйте фен или строительный фен, чтобы нагреть верхний край экрана до состояния, когда почти невозможно удержать его на ощупь.

Не нагревайте телефон сильнее — батарея чувствительна к высоким температурам.

Прикрепите присоску к центру верхнего края экрана как можно ближе к краю.

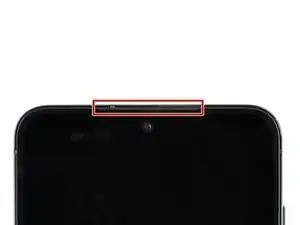

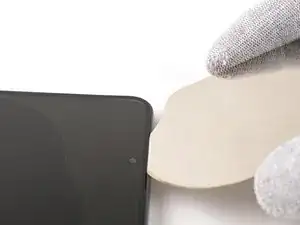

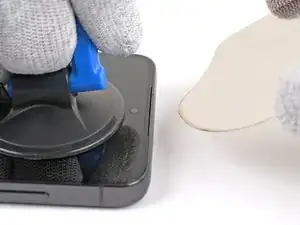

Вставьте iFlex под углом вниз в зазор в зоне разговорного динамика между верхним краем переднего стекла и рамкой.

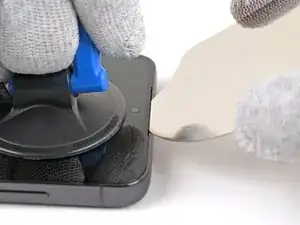

Поднимите присоску с сильной, равномерной силой и опустите iFlex так, чтобы он скользнул под переднее стекло. Большая часть стекла может отделиться — это нормально.

Переднее стекло отделится от дисплейного модуля, что вызовет изменение цвета на экране. Это нормально. Дисплейный модуль будет удалён на более позднем шаге.

iFlex необходимо вставить лишь настолько, чтобы отделить стекло и создать начальный зазор. При слишком глубокой вставке можно повредить фронтальную камеру.

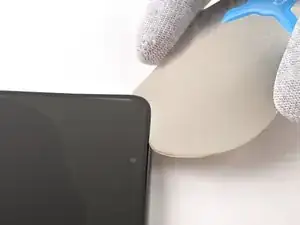

Поверните iFlex вокруг одного из верхних углов переднего стекла, чтобы отслоить достаточно клея для вставки монтажной лопатки.

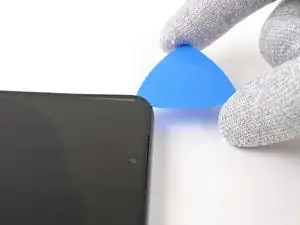

Проведите монтажной лопаткой по периметру переднего стекла, чтобы отделить клей, закрепляющий его на рамке.

Поднимите переднее стекло с рамки и снимите его.

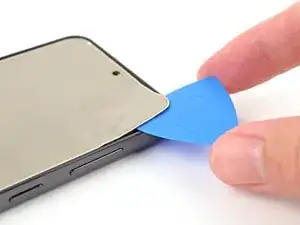

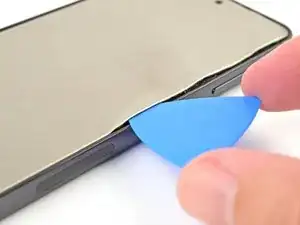

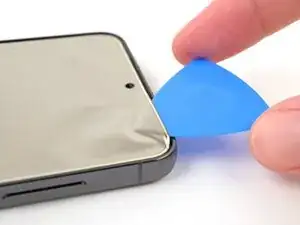

Вставьте медиатор для вскрытия под панель экрана.

Если трудно разъединить клей, используйте фен или термофен, чтобы нагреть панель экрана до тёплого состояния на ощупь.

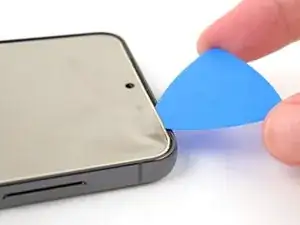

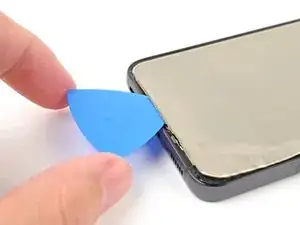

Проведите медиатором по периметру панели экрана, чтобы разъединить клей, фиксирующий её к рамке.

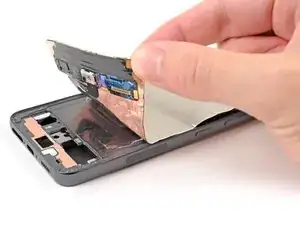

Захватите угол панели экрана и медленно оттяните её от рамки, чтобы отделить оставшийся клей.

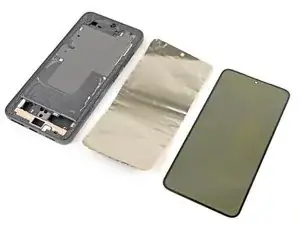

Снимите панель экрана.

Теперь вы готовы установить новый экран.
