Замена передней камеры (селфи) Samsung Galaxy S23

Разрядите батарею телефона до уровня ниже 25%, так как заряженная литий-ионная батарея представляет собой потенциальную опасность. Если батарея вздута, примите соответствующие меры предосторожности.

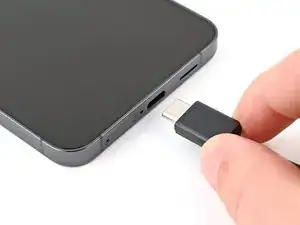

Отключите все кабели от телефона.

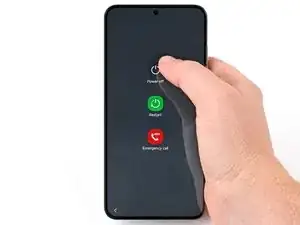

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы выключить телефон.

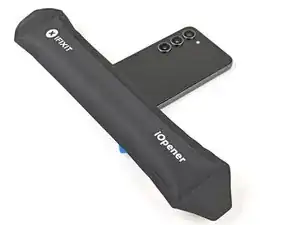

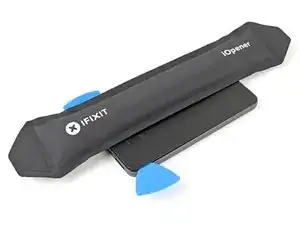

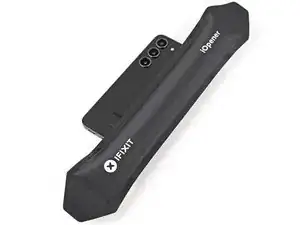

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты, чтобы смягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

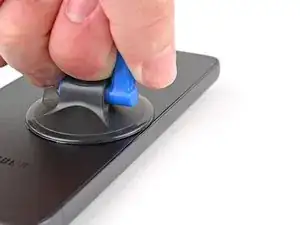

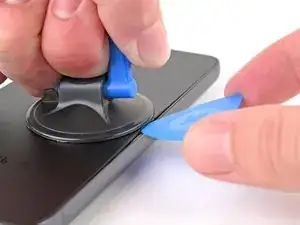

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Сильным равномерным усилием потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Если сложно создать зазор, нагрейте сильнее, чтобы дополнительно смягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

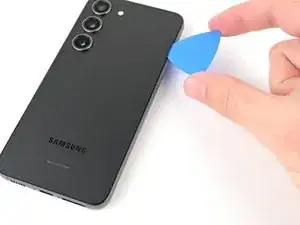

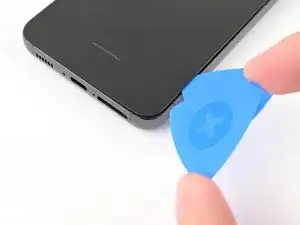

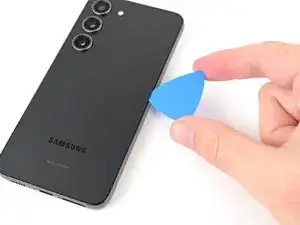

Вставьте лезвие для открывания в образовавшийся зазор.

Проводите лезвием вперёд-назад вдоль правого края, чтобы разъединить клей.

Оставьте лезвие вставленным ближе к нижнему правому углу, чтобы клей не слипся снова.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

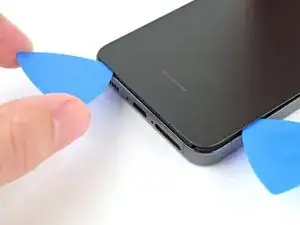

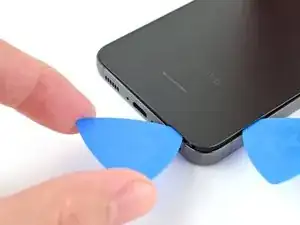

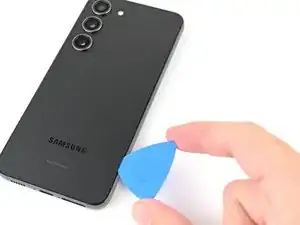

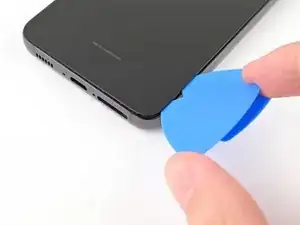

Вставьте второе лезвие для открывания в нижний правый угол.

Поверните его вокруг нижнего правого угла, чтобы отделить клей.

Проведите лезвием к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не слипся снова.

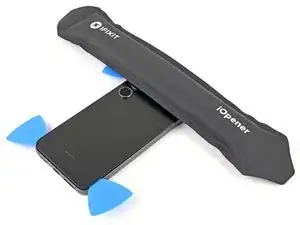

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы отделить клей.

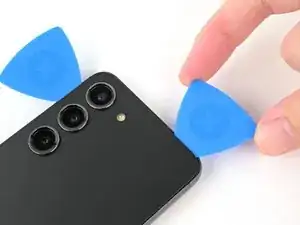

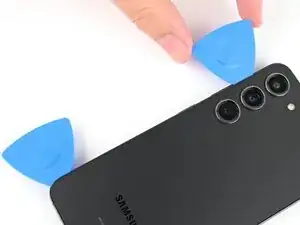

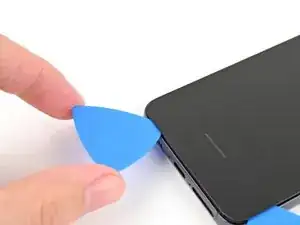

Вставьте третье лезвие для открывания в нижний левый угол.

Проведите лезвием к верхнему левому углу, чтобы отделить клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

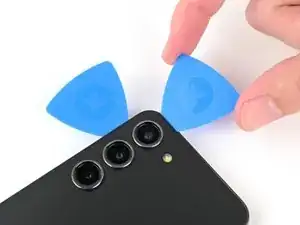

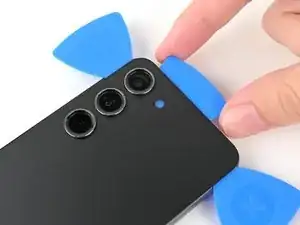

Вставьте четвёртое лезвие для открывания в верхний левый угол.

Поверните его вокруг верхнего левого угла, чтобы отделить клей.

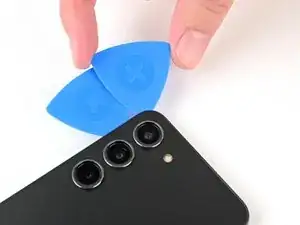

Проведите лезвием к верхнему правому углу, чтобы отделить клей.

Оставьте лезвие в верхнем правом углу, чтобы клей не слипся снова.

Остаётся участок клея прямо под вспышкой.

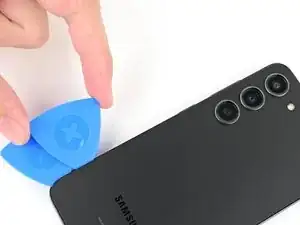

Выравняйте кончик лезвия с вырезом для вспышки.

Просуньте лезвие под верхнюю часть задней крышки до тех пор, пока не почувствуете, что оно зацепилось за клей.

Вы должны видеть лезвие через вырез для вспышки.

Продолжайте сдвигать лезвие в направлении к нижней части телефона, пока клей полностью не отделится от задней крышки.

Избегайте соприкосновения лезвия с тыльными камерами. Надавливание на линзы может повредить их.

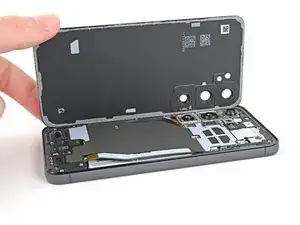

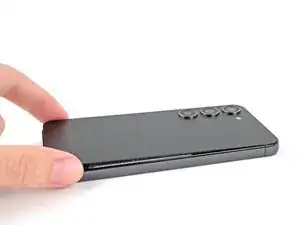

Возьмитесь и снимите заднюю крышку.

Если крышка всё ещё прилипает к раме, проведите лезвием по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите кусочки клея пинцетом или пальцами. Приложите тепло и используйте изопропиловый спирт (90% или более), если трудно удалить клей.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству.

Если вы используете двухстороннюю ленту, следуйте этому руководству.

Используйте остриё лопатки, чтобы поддеть и отсоединить прижимной разъём катушки беспроводной зарядки от материнской платы.

Чтобы снова подключить прижимные разъёмы, аккуратно совместите их и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться и привести к необратимым повреждениям.

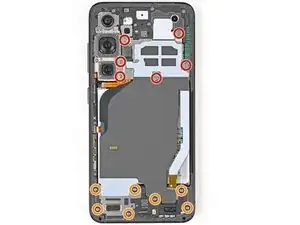

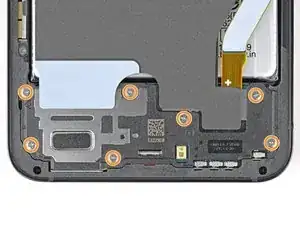

Отверткой Phillips удалите тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих динамик

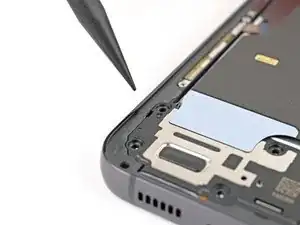

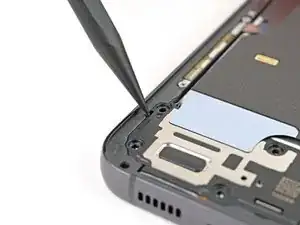

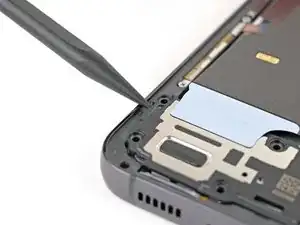

Вставьте остриё лопатки в выемку в верхнем левом углу динамика.

Подденьте, чтобы отщёлкнуть динамик от рамки.

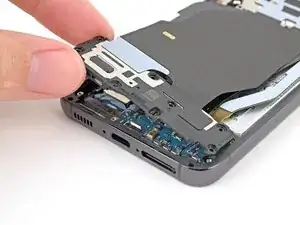

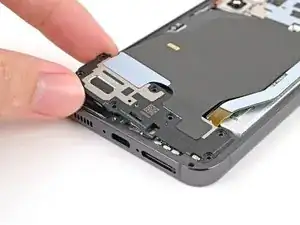

Используйте пальцы, чтобы приподнять динамик от рамки и полностью отделить его.

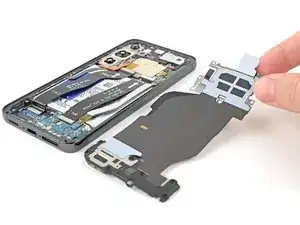

Снимите катушку беспроводной зарядки и динамик с рамки.

При сборке нажмите по периметру динамика, чтобы защёлкнуть его в рамке.

Используйте остриё лопатки, чтобы поддеть и отключить прижимной разъём аккумулятора.

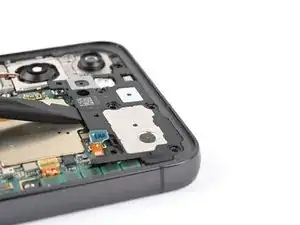

Используйте наконечник лопатки, чтобы поддеть и отключить прижимной разъём динамика слухового динамика.

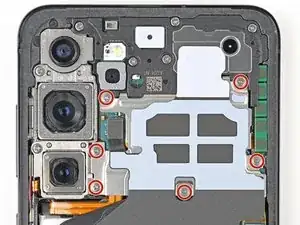

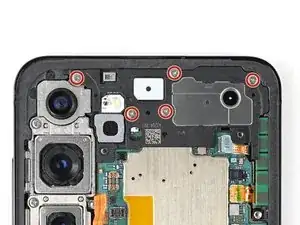

Отверткой Phillips удалите пять винтов длиной 3,5 мм, фиксирующих слуховой динамик.

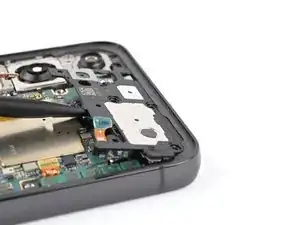

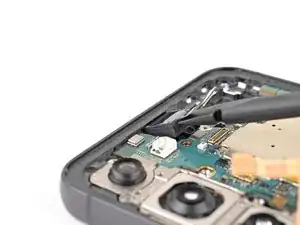

Вставьте плоский конец лопатки между нижним краем слухового динамика и тонким экраном на материнской плате.

Не вставляйте лопатку в другие места — вы рискуете сместить хрупкие элементы поверхностного монтажа.

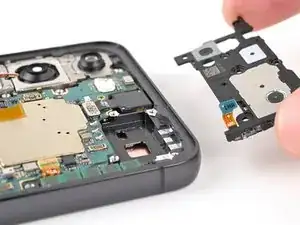

Поверните лопатку, чтобы отщёлкнуть слуховой динамик от рамки и снять его.

При сборке сначала вставьте верхний край слухового динамика в рамку, затем нажмите и защёлкните его.

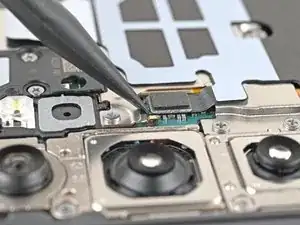

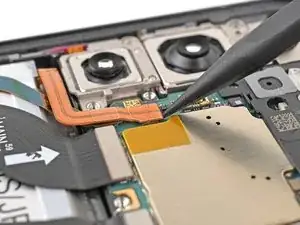

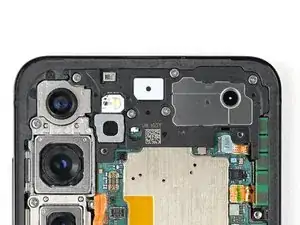

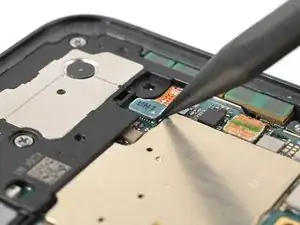

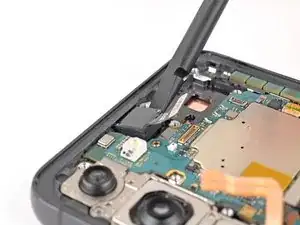

Используйте остриё лопатки, чтобы поддеть и отключить прижимной разъём фронтальной камеры.

Клей, фиксирующий фронтальную камеру, очень прочный. Если вы планируете повторно использовать камеру, работайте медленно и при необходимости дополнительно подогрейте её. Избегайте отделения платы от корпуса камеры, как показано здесь.

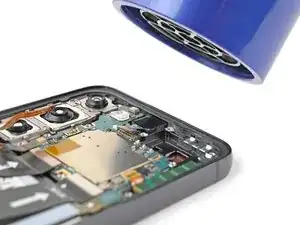

Используйте фен или тепловую пушку, чтобы нагреть фронтальную камеру в течение 90 секунд.

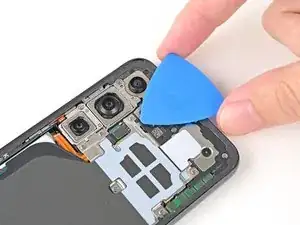

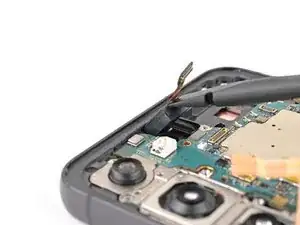

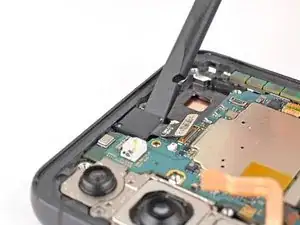

Используйте плоский конец лопатки, чтобы поддеть фронтальную камеру и вынуть её из гнезда в рамке.

Если камера не ослабевает, используйте остриё лопатки, чтобы счистить эпоксидный клей вокруг камеры.

Используйте лопатку, чтобы приподнять фронтальную камеру из гнезда до тех пор, пока вы не сможете схватить её пальцами.

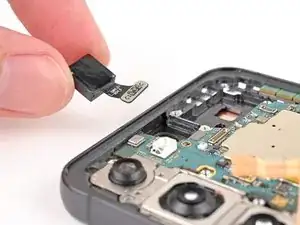

Снимите фронтальную камеру.
