Замена экрана HMD Skyline Business

Перед началом ремонта разрядите аккумулятор телефона до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

В левом нижнем углу находится винтовой кулачок, который отодвигает заднюю крышку от корпуса, создавая зазор для начала отделения крышки.

Положите заднюю крышку вверх наружной стороной и используйте отвертку Torx T3, чтобы повернуть винт на нижнем торце против хода часовой стрелки, пока задняя крышка не отщелкнется.

Перед отделением задней крышки обратите внимание на следующее:

Под панелью задней крышки проходит шов. Не вставляйте инструмент в этот шов.

Вставляйте инструмент полностью под заднюю крышку, чтобы он находился между рамой и внутренней поверхностью крышки.

Вставьте медиатор для вскрытия под левый нижний угол задней крышки и проведите им вдоль нижнего края, чтобы освободить защёлки и отделить клей.

Вы должны почувствовать и услышать, как освобождаются защёлки задней крышки. Если этого не произошло, вставьте медиатор глубже и попробуйте снова.

Продолжайте проводить медиатор под периметром задней крышки, чтобы полностью освободить защёлки и клей.

Поднимите и снимите заднюю крышку.

При сборке:

Это хорошее время протестировать телефон перед окончательным закрытием. Включите его и проверьте работоспособность. Перед дальнейшей сборкой снова выключите телефон.

Если вы устанавливаете новую заднюю крышку:

Убедитесь, что вы удалили все защитные прокладки с внутренней стороны.

Плоским концом лопатки прижмите маленький кабель над катушкой беспроводной зарядки по направляющим штырям.

Установите заднюю крышку на рамку и плотно прижмите по периметру, чтобы защёлки снова вошли в зацепление.

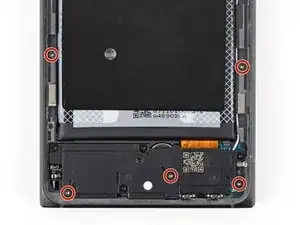

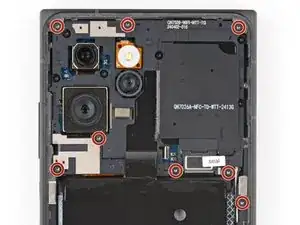

Используйте отвертку Torx T3, чтобы выкрутить тринадцать винтов длиной 4.9 мм, крепящих экран к рамке.

Эти винты будут отличаться по цвету или немного по оттенку от остальных.

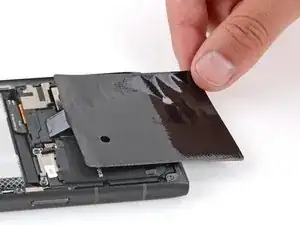

Осторожно отогните графитовый лист на аккумуляторе через верхний край телефона.

Будьте внимательны, не порвите лист — он очень тонкий и хрупкий.

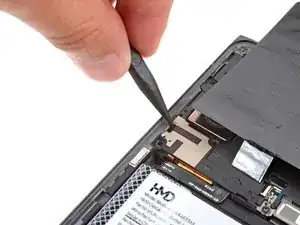

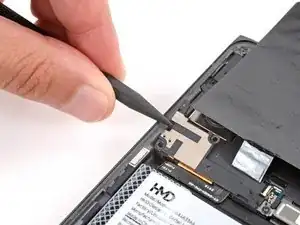

Вставьте острый конец лопатки в выемку на левой кромке защитного кожуха разъёма аккумулятора и подденьте, чтобы освободить его защёлки.

Вставляйте инструмент только настолько, чтобы поддеть крышку. В противном случае вы можете случайно отсоединить защёлку разъёма задней камеры.

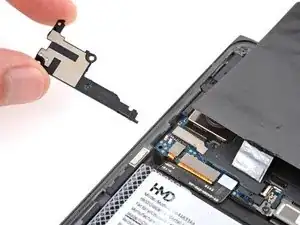

Снимите крышку.

При сборке плотно нажмите крышку на место, чтобы защёлки вошли в зацепление.

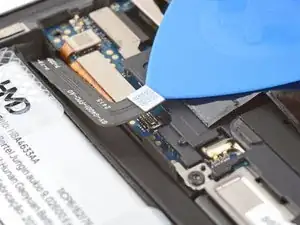

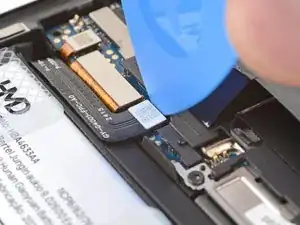

Вставьте кончик медиатора под верхнюю кромку нажимного разъёма аккумулятора и подденьте, чтобы отсоединить его.

Проверьте, не отсоединилась ли защёлка разъёма задней камеры на предыдущем шаге. Если отсоединилась — подключите её заново.

Чтобы снова подключить нажимной разъём, совместите его с гнездом и аккуратно нажмите на одну сторону, пока не щёлкнет, затем нажмите на другую сторону. Возможно, потребуется несколько попыток для выравнивания разъёма.

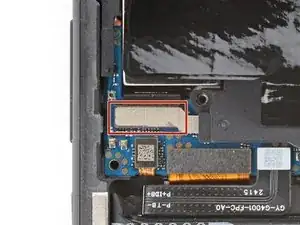

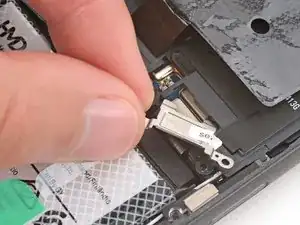

Возьмите пальцами нижний угол металлической крышки разъёма экрана.

Поднимите нижний край крышки и потяните его в сторону нижней части телефона, чтобы разорвать пломбирующую наклейку и снять крышку.

При сборке задвиньте язычки на верхней кромке крышки под крышку материнской платы и используйте вырезы рядом с отверстиями для винтов для выравнивания крышки.

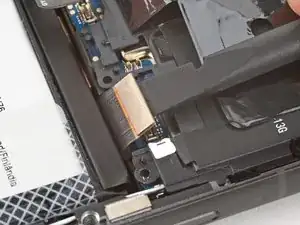

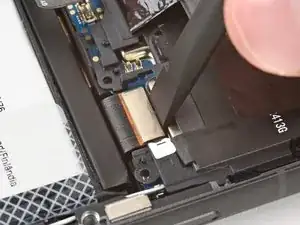

Вставьте плоский конец лопатки под верхнюю кромку нажимного разъёма кабеля экрана и подденьте, чтобы отсоединить его.

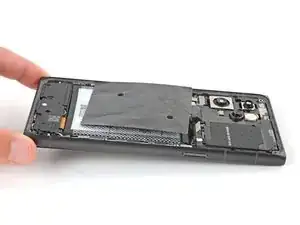

Одной рукой возьмитесь за нижние углы рамки и слегка приподнимите телефон от рабочего стола примерно на 1/2 дюйма (около 15 мм).

Убедитесь, что вы держите только рамку, а не экран вместе с рамкой. Иначе экран не сможет отделиться.

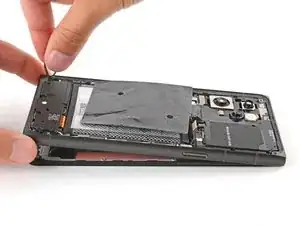

Свободной рукой используйте инструмент для извлечения SIM‑лотка (или другой похожий предмет, например распрямлённую скрепку), чтобы аккуратно нажать на экран через вырез в левом нижнем углу рамки — это должно отделить экран, и он упадёт на рабочую поверхность.

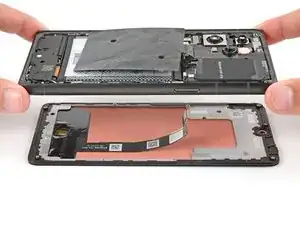

Пропустите кабель экрана через вырез и снимите рамку с экрана.

Положите рамку на чистую поверхность лицом вверх, чтобы камеры были сверху.

Во время сборки:

Удалите всю ленту и защитные вкладыши с тыльной стороны экрана — проверьте кабель экрана и вырез для фронтальной камеры.

Держите раму в одной руке, а заменяемый экран — в другой.

Протяните кабель экрана через вырез на передней стороне рамы и прижмите экран на место так, чтобы он был заподлицо с рамой.

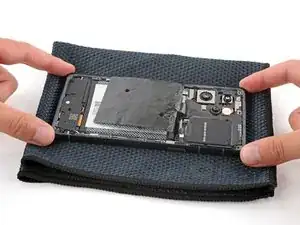

Положите телефон экраном вниз на мягкую ткань, убедившись, что экран не оторвался от рамы.

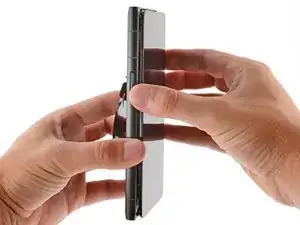

Одновременно надавите на четыре угла телефона, чтобы экран полностью сел в рамку.

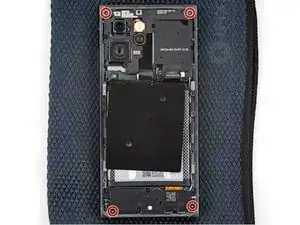

Используйте отвертку T3 Torx, чтобы установить четыре винта экрана в углах рамы — это предотвратит отсоединение экрана от рамы во время сборки.

Если винты не вкручиваются, ещё раз проверьте, что экран полностью посажен.
