Замена аккумулятора HMD Skyline

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели и полностью выключите телефон.

В нижнем левом углу находится винтовой кулачок, который отталкивает заднюю крышку от корпуса, создавая зазор для начала отделения крышки.

С задней крышкой вверх используйте отвертку T3 Torx, чтобы поворачивать винт на нижнем крае против часовой стрелки, пока задняя крышка не приподнимется.

Перед отделением задней крышки обратите внимание на следующее:

Под панелью задней крышки есть стык. Не вставляйте инструмент сюда.

Вставьте инструмент полностью под заднюю крышку, чтобы он оказался между рамкой и внутренней стороной крышки.

Вставьте медиатор для вскрытия под нижний левый угол задней крышки и проведите им вдоль нижнего края, чтобы освободить защёлки и отделить клей.

Вы должны почувствовать и услышать освобождение защёлок задней крышки. Если этого не произошло, вставьте медиатор глубже и попробуйте снова.

Продолжайте проводить медиатором по периметру задней крышки, чтобы полностью освободить все защёлки и клей.

Поднимите и снимите заднюю крышку.

При повторной сборке:

Сейчас хорошее время протестировать телефон перед окончательным закрытием. Включите его и проверьте работоспособность. Выключите перед продолжением сборки.

Если вы устанавливаете новую заднюю крышку:

Убедитесь, что вы удалили все защитные плёнки с внутренней стороны.

Используйте плоский конец лопатки, чтобы прижать маленький кабель над катушкой беспроводной зарядки на её посадочные выступы.

Установите заднюю крышку на рамку и плотно прижмите по периметру, чтобы защёлки снова сработали.

Используйте отвертку T3 Torx, чтобы выкрутить два винта, крепящие крышку разъёма аккумулятора.

Осторожно переверните графитовую пластину на аккумуляторе через верхний край телефона.

Будьте осторожны, чтобы не порвать пластину — она очень хрупкая.

Вставьте кончик лопатки в выемку на левой кромке крышки разъёма аккумулятора и подденьте вверх, чтобы освободить её защёлки.

Вставляйте инструмент только настолько, чтобы поддеть крышку. В противном случае вы можете случайно отключить штырьковый разъём задней камеры.

Снимите крышку.

При повторной сборке плотно прижмите крышку, чтобы защёлки сработали.

Вставьте кончик медиатора под верхний край штырькового разъёма аккумулятора и подденьте вверх, чтобы отключить его.

Проверьте, не отключился ли штырьковый разъём задней камеры на предыдущем шаге. Если да — подключите его заново.

Чтобы снова подключить штырьковый разъём, совместите его с гнездом и аккуратно прижмите с одной стороны до щелчка, затем прижмите с другой стороны. Может потребоваться несколько попыток для выравнивания разъёма.

Будьте предельно осторожны, чтобы не сгибать, не мять и не проколоть аккумулятор в следующих шагах. Повреждённый аккумулятор может протечь опасными химикатами и загореться.

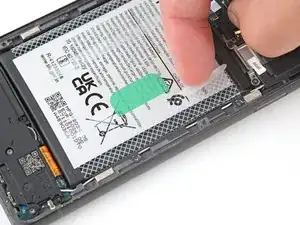

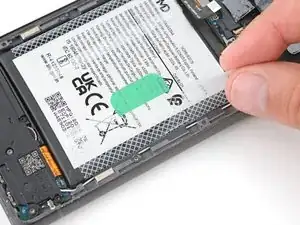

Используйте пальцы, чтобы аккуратно отлепить три пластиковые ушки с правой стороны аккумулятора.

Одной рукой отогните прозрачные внешние ушки в сторону от аккумулятора и плотно прижмите их, чтобы зафиксировать рамку.

Если с ушками возникают трудности, вы можете подогнуть их под телефон и закрепить лентой на экране.

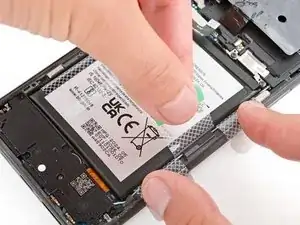

Свободной рукой возьмите зелёную центральную тягущую петлю и тяните строго вверх, чтобы полностью отделить клеевые полосы аккумулятора.

В зависимости от возраста телефона и прочности клея может потребоваться приложить постоянное, равномерное усилие, чтобы клей отделился.

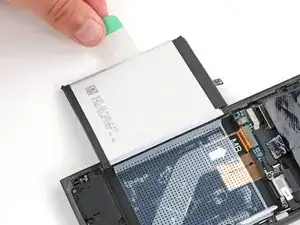

Положите аккумулятор через левый край телефона.

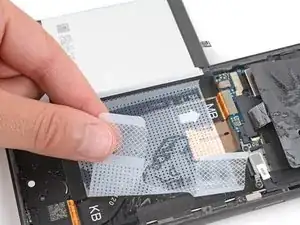

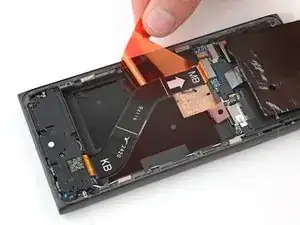

Используйте пальцы, чтобы отлепить пластиковую плёнку аккумулятора от рамки.

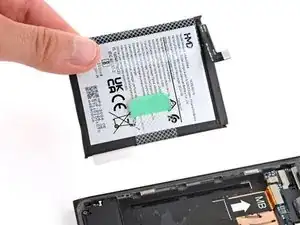

Удалите аккумулятор и его плёнку.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это потенциальная опасность. Замените его новым аккумулятором.

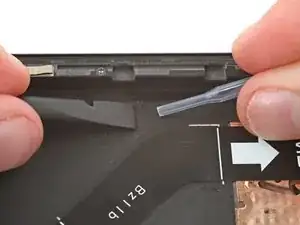

Используйте лопатку, чтобы поддеть угол старого клея, пока его не получится захватить пинцетом.

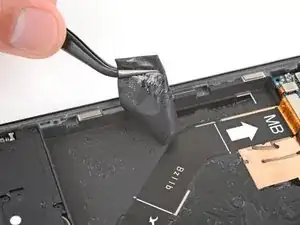

Захватите клей пинцетом и медленно оттяните его вверх.

Чтобы лучше удержать клей, держите пинцет ближе к кончикам и поверните его, чтобы намотать клей на пинцет.

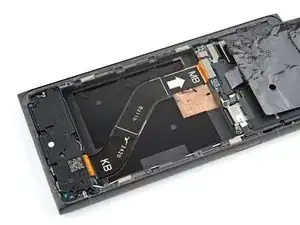

Повторите процесс, чтобы оторвать и удалить весь старый клей.

При использовании изопропилового спирта в выемке для батареи наносите по одной капле. Если использовать слишком много, он может вытечь в вырез в верхней части выемки и повредить экран.

Используйте несколько капель высококонцентрированного (свыше 90%) изопропилового спирта и микрофибровую ткань, чтобы удалить все остатки клея.

Если возникают трудности, нанесите каплю изопропилового спирта и используйте плоский конец лопатки, чтобы соскрести остатки.

Перед нанесением нового клея полезно представить, как он будет ориентирован в выемке для батареи.

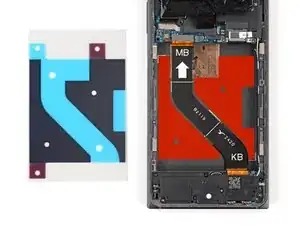

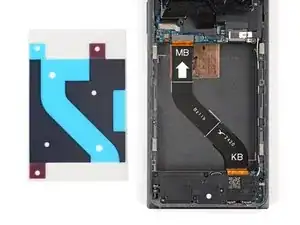

Держите сменный клей так, чтобы прозрачная текстурированная подложка была снизу, и поместите его в выемку батареи, чтобы определить правильную ориентацию.

Удалите прозрачную текстурированную подложку, чтобы открыть клей.

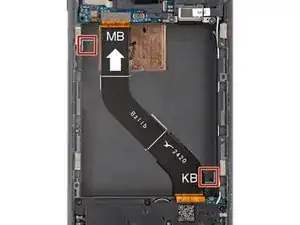

Осторожно поместите клей в выемку для батареи, используя белые метки для выравнивания верхнего левого и нижнего правого углов.

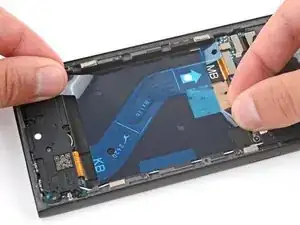

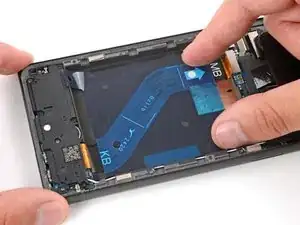

Нажмите на всю поверхность клея пальцами, чтобы зафиксировать его в выемке.

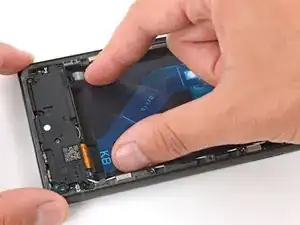

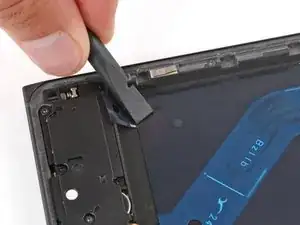

Используйте плоский конец лопатки, чтобы прижать и закрепить края клея.

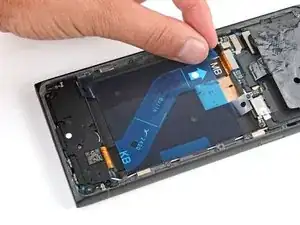

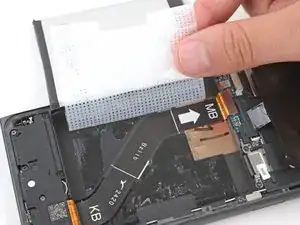

Используйте язычок в верхнем левом углу, чтобы оторвать и удалить большую синюю подложку.

Если часть клея начнёт отрываться вместе с подложкой, аккуратно прижмите её обратно и используйте плоский конец лопатки для закрепления.

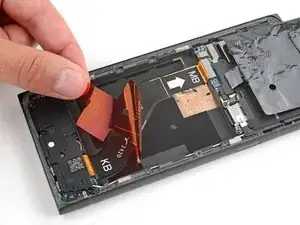

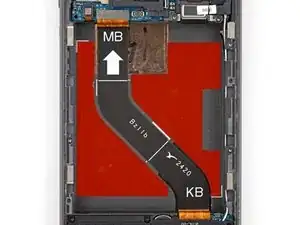

Используйте язычки в нижнем левом и верхнем правом углах, чтобы удалить два оставшихся красных слоя.

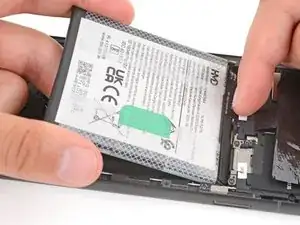

Осторожно удерживайте батарею над её выемкой и подсоедините пресс-коннектор — это гарантирует правильную посадку и выравнивание.

Плотно прижмите батарею в выемку, чтобы закрепить её на клее.

Вернитесь к вашему исходному руководству по ремонту и продолжите сборку.
