Замена громкоговорителя HMD Skyline Business

Разрядите аккумулятор телефона ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

В нижнем левом углу расположен винт с камерой, который отталкивает заднюю крышку от телефона, создавая зазор для начала отсоединения крышки.

Положите заднюю крышку вверх и с помощью отвёртки T3 Torx поверните винт на нижнем торце против часовой стрелки, пока задняя крышка не отщёлкнется.

Перед тем как отделять заднюю крышку, обратите внимание на следующее:

Под панелью задней крышки есть шов. Не вставляйте инструмент сюда.

Вставляйте инструмент полностью под заднюю крышку, чтобы он находился между рамой и внутренней стороной задней крышки.

Вставьте лезвие для открытия под нижний левый угол задней крышки и проведите им вдоль нижнего края, чтобы освободить защёлки и отделить клей.

Вы должны почувствовать и услышать освобождение защёлок задней крышки. Если этого не происходит, вставьте лезвие глубже и повторите попытку.

Продолжайте проводить лезвие под периметром задней крышки, чтобы полностью освободить защёлки и клей.

Поднимите и снимите заднюю крышку.

При повторной сборке:

Сейчас хорошее время протестировать телефон перед окончательной герметизацией. Включите его и проверьте работоспособность. Выключите питание перед продолжением сборки.

Если вы устанавливаете новую заднюю крышку:

Убедитесь, что вы удалили все защитные подложки с внутренней стороны.

Используйте плоский конец лопатки, чтобы прижать маленький кабель над катушкой беспроводной зарядки на посадочные штырьки.

Поместите заднюю крышку на рамку и плотно прижмите по периметру, чтобы защёлки снова вошли в зацепление.

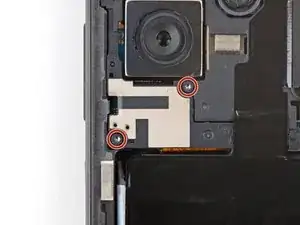

Используйте отвёртку T3 Torx, чтобы удалить два винта, фиксирующие крышку разъёма аккумулятора.

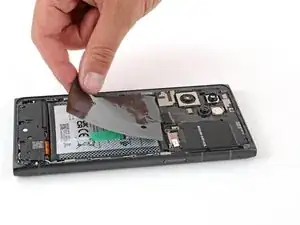

Осторожно переверните графитовую пластину на аккумуляторе через верхний край телефона.

Будьте осторожны, не разорвите пластину — она очень хрупкая.

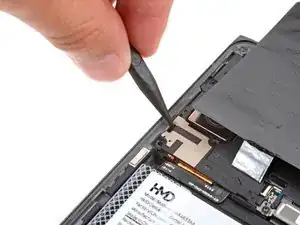

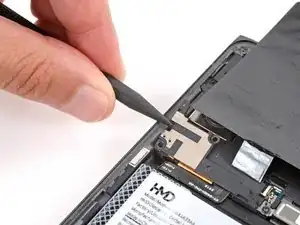

Вставьте кончик лопатки в выемку на левой кромке крышки разъёма аккумулятора и подденьте, чтобы освободить её защёлки.

Вставляйте инструмент только настолько, чтобы поддеть крышку. В противном случае вы можете случайно отсоединить нажимной разъём задней камеры.

Снимите крышку.

При сборке плотно прижмите крышку на место, чтобы защёлки вошли в зацепление.

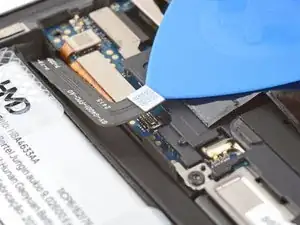

Вставьте кончик лезвия для открытия под верхний край нажимного разъёма аккумулятора и подденьте, чтобы отсоединить его.

Проверьте, не отсоединился ли нажимной разъём задней камеры на предыдущем шаге. Если да, подключите его заново.

Чтобы подключить нажимной разъём, совместите его с гнездом и аккуратно нажмите с одной стороны, пока он не щёлкнет, затем нажмите с другой стороны. Возможно, потребуется несколько попыток для выравнивания разъёма.

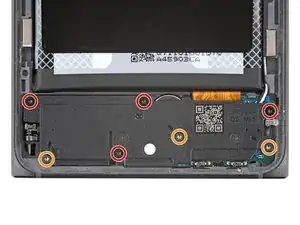

Используйте отвёртку T3 Torx, чтобы удалить семь винтов, фиксирующих громкоговоритель:

Четыре винта длиной 3.9 мм

Три винта длиной 4.9 мм

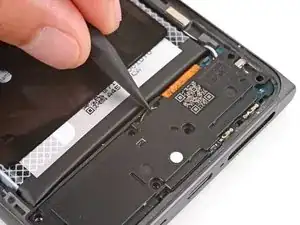

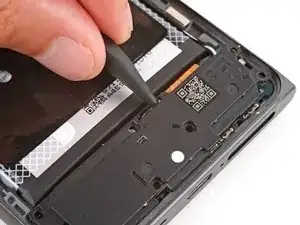

Вставьте кончик лопатки под центр верхнего края громкоговорителя и поднимите, чтобы освободить его защёлки.

Не поддёргивайте у батареи и будьте очень осторожны, чтобы не проколоть её инструментом.

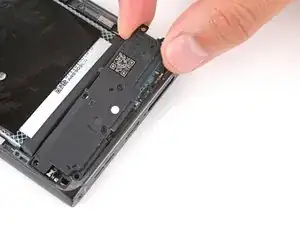

Снимите громкоговоритель.

При сборке разместите громкоговоритель на месте и плотно прижмите по периметру, чтобы защёлки вошли в зацепление.
