Снятие модуля разъема зарядки Nokia G22
Это руководство предназначено только как предварительный этап! Данный документ является частью другой процедуры и не должен применяться самостоятельно.
Воспользуйтесь этим руководством, чтобы снять модуль разъема зарядки в телефоне Nokia G22.
Шаг 1

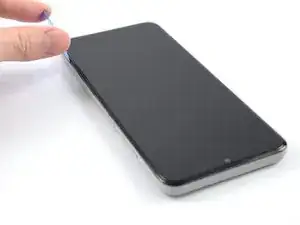

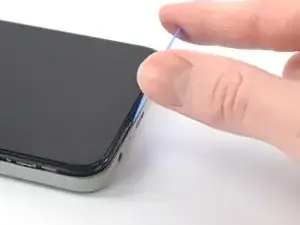

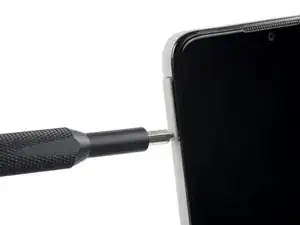

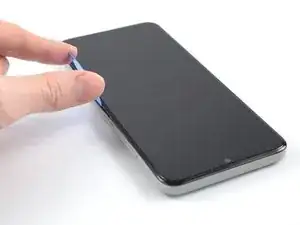

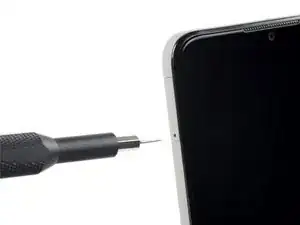

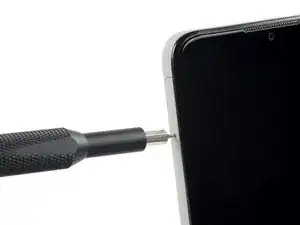

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в небольшое отверстие на лотке SIM-карты в верхнем левом углу телефона.
Нажмите плотно, чтобы извлечь лоток.
Шаг 2

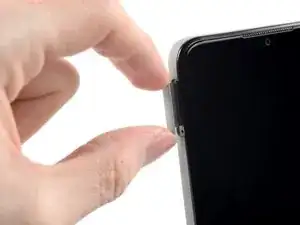

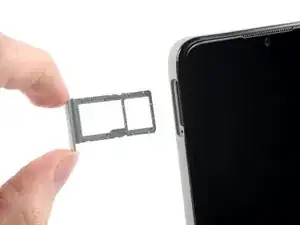

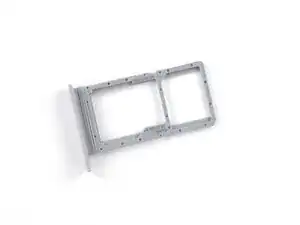

Извлеките лоток для SIM-карты.
При установке SIM-карты или карты microSD убедитесь, что они правильно ориентированы и полностью заподлицо прилегают к краям лотка перед тем, как вставить лоток обратно в телефон.
Шаг 3

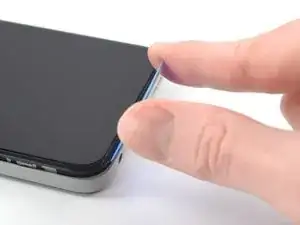

Задняя крышка телефона фиксируется пластиковыми защелками.

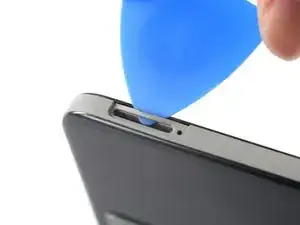

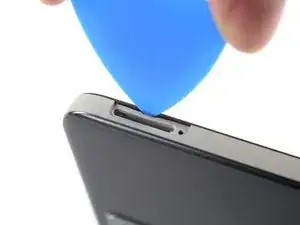

Вставьте отвертку для вскрытия под небольшой вырез в слоте для лотка SIM-карты.
Шаг 4

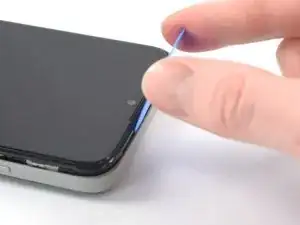

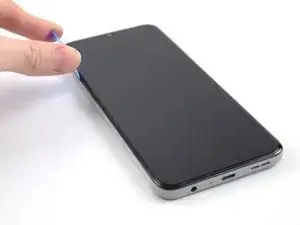

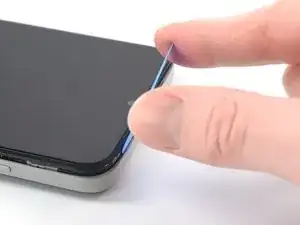

Направьте отвертку для вскрытия под острым углом вниз между задней крышкой и экраном.
Проведите отверткой вниз по левому краю телефона, чтобы освободить пластиковые защелки.
Шаг 5

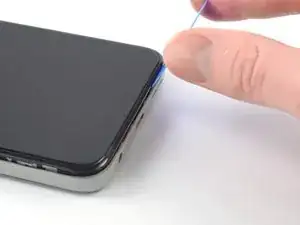

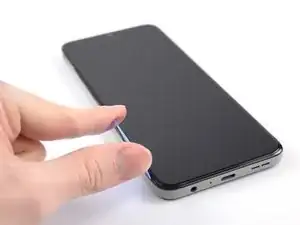

Обойдите угол отверткой и продолжайте двигать её вдоль нижнего края, освобождая пластиковые защелки.
Шаг 6

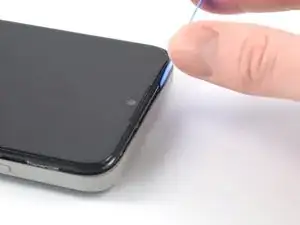

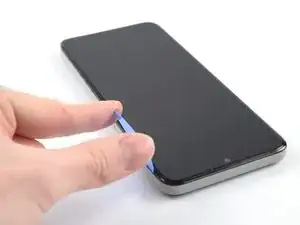

Проведите отверткой вверх по правому краю, продолжая освобождать пластиковые защелки.
Шаг 7


Проведите отверткой вдоль верхнего края, чтобы освободить оставшиеся пластиковые защелки.
Пока не пытайтесь полностью снять заднюю крышку, так как она все еще подключена к телефону.
Шаг 8

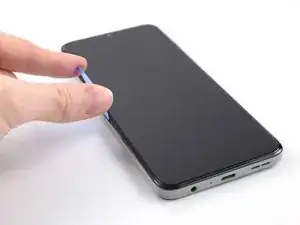

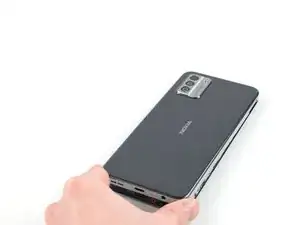

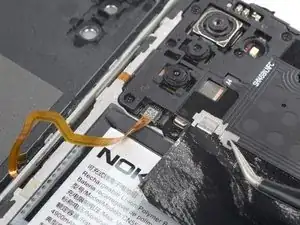

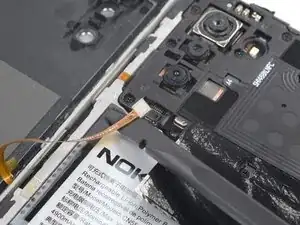

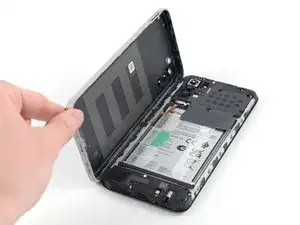

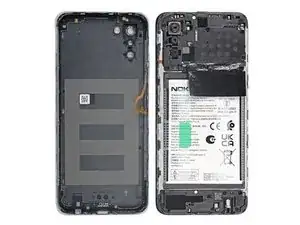

Положив телефон экраном вниз, аккуратно приподнимите правый край задней крышки, открывая ее, как книгу.
Следите за тем, чтобы не повредить и не порвать подключенный шлейф датчика отпечатков пальцев во время этой процедуры.
Положите заднюю крышку рядом с телефоном.
Шаг 9

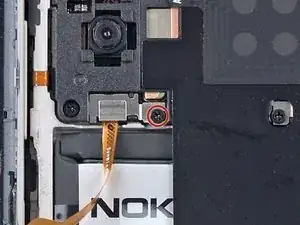

Используйте крестовую отвертку, чтобы вывернуть винт длиной 3,8 мм, фиксирующий кронштейн датчика отпечатков пальцев.
Шаг 10

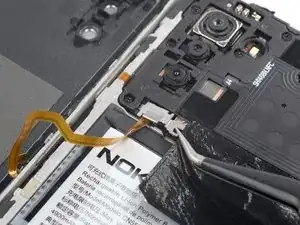

Используя пинцет или пальцы, извлеките кронштейн датчика отпечатков пальцев.

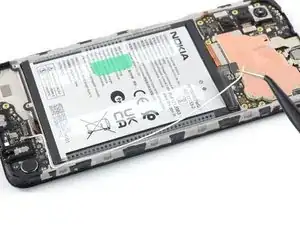

Следите за тем, чтобы не проколоть батарею инструментом — поврежденная или согнутая батарея может привести к утечке опасных химических веществ или возгоранию.
При сборке убедитесь, что кронштейн датчика отпечатков пальцев правильно установлен, и задвиньте небольшой металлический край обратно в паз под крышкой материнской платы.
Шаг 11

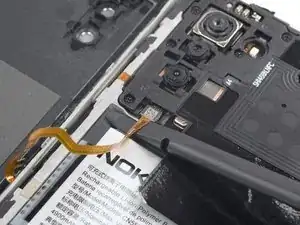

Используйте плоский конец лопатки, чтобы отключить датчик отпечатков пальцев, отжав разъем прямо вверх от разъёма.
Чтобы снова подключить разъёмы вставного типа, аккуратно совместите и слегка нажмите на одну сторону, пока не услышите щелчок, затем повторите действие на другой стороне. Не надавливайте посередине. Если разъем будет установлен неправильно, контакты могут погнуться и привести к необратимым повреждениям.

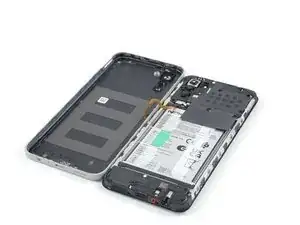

Снимите заднюю крышку.
Шаг 12

Один из верхних винтов прикрыт белой наклейкой. Проколите её отверткой или используйте пинцет, чтобы снять наклейку.

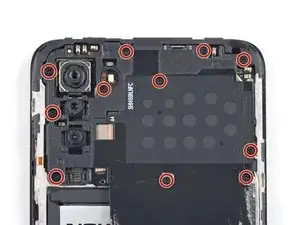

Используйте крестовую отвертку, чтобы вывернуть одиннадцать винтов длиной 3,8 мм, фиксирующих крышку материнской платы.
Шаг 13

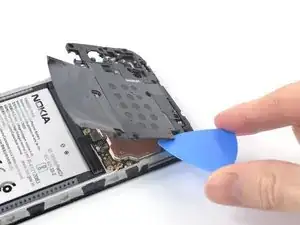

Крышка материнской платы дополнительно фиксируется пластиковыми защелками.

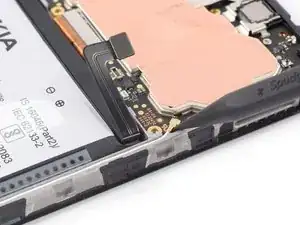

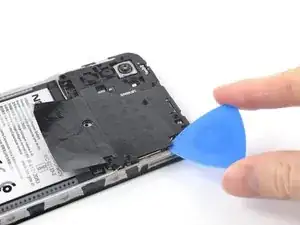

Вставьте отвертку для вскрытия под правый край крышки материнской платы, чтобы освободить пластиковые защелки.

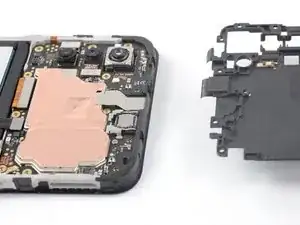

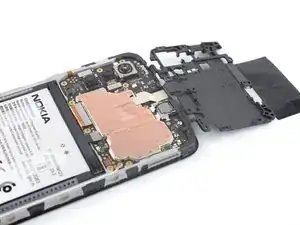

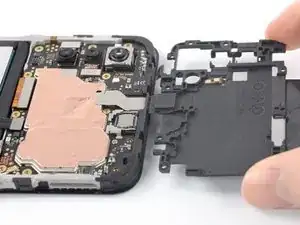

Переверните крышку материнской платы через верхний край телефона.
Шаг 14

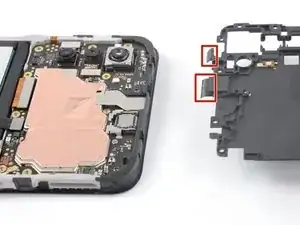

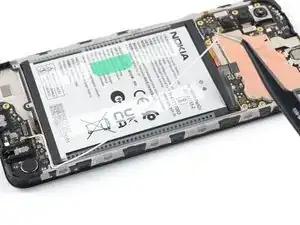

На верхний край крышки материнской платы наклеены две короткие ленты клейкой ленты, переходящие на раму.
Оттяните крышку материнской платы от рамы, чтобы отделить клейкую ленту, и снимите её.
При сборке после установки крышки материнской платы на место приклейте полоски клейкой ленты обратно на раму.
Шаг 15

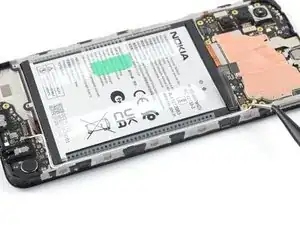

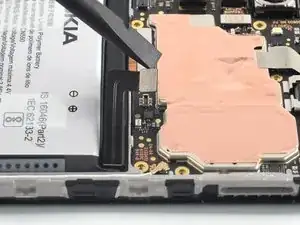

Используйте плоский конец лопатки, чтобы отключить шлейф батареи, отжав разъем прямо вверх от разъёма.
Шаг 16

Один из верхних винтов прикрыт белой наклейкой. Проколите её отверткой или используйте пинцет, чтобы снять наклейку.

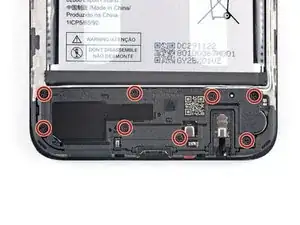

Используйте крестовую отвертку, чтобы вывернуть восемь винтов длиной 3,8 мм, фиксирующих громкоговоритель.
Шаг 17

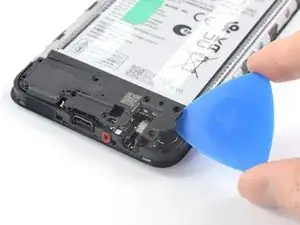

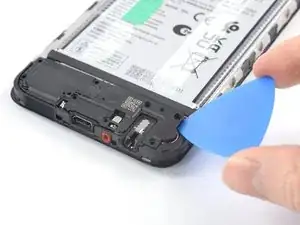

Вставьте вскрывающую пластину под правый край динамика.
Поверните пластину, чтобы освободить динамик из пластиковых защёлок, удерживающих его на месте.
Шаг 18

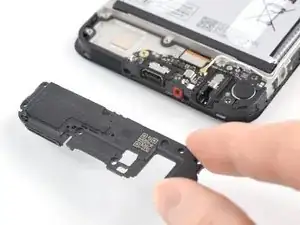

Используйте пальцы или пинцет, чтобы извлечь динамик.
Шаг 19

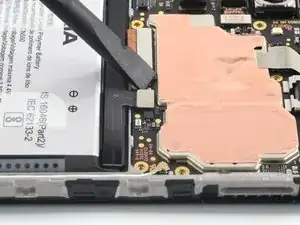

Воспользуйтесь плоским концом лопатки, чтобы отключить дисплейный кабель, поддев разъём прямо вверх от его разъёма.
Шаг 20

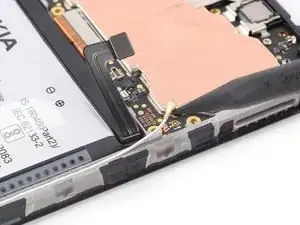

Используйте заострённый конец лопатки, чтобы отключить антенный кабель, поддев разъём прямо вверх от его разъёма на материнской плате.
Шаг 21


Воспользуйтесь пинцетом или пальцами, чтобы поднять антенный кабель из углубления в раме.
При сборке подключите антенный кабель к материнской плате до того, как установите его обратно в углубление.
Шаг 22

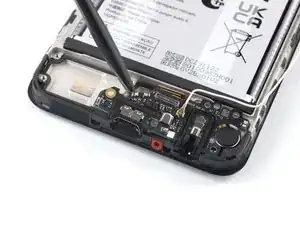

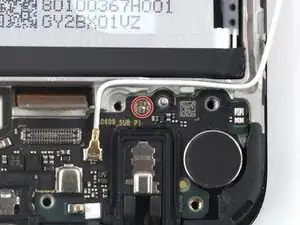

Используйте отвёртку с крестообразным жалом, чтобы открутить винт длиной 2,8 мм, крепящий модуль разъёма для зарядки.
Шаг 23

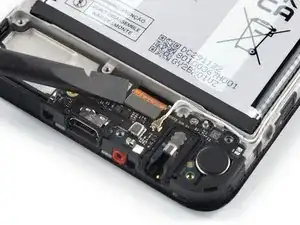

Вставьте плоский конец лопатки под верхний край модуля разъёма для зарядки.
Подденьте модуль, поворачивая лопатку, пока не сможете ухватить его пальцами.

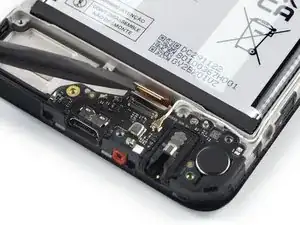

Шаг 24

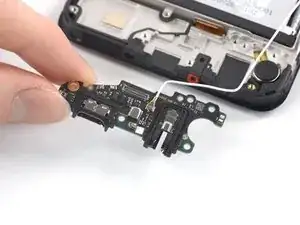

Снимите модуль разъёма для зарядки.
Заключение
Чтобы собрать устройство, следуйте данным инструкциям в обратном порядке.
Сдайте электронные отходы в переработку на сертифицированных по стандарту R2 или e-Stewards предприятиях.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
