Снятие материнской платы Nokia G22
Это руководство только для предварительных действий! Это руководство является частью другой процедуры и не предназначено для самостоятельного использования.
Используйте это руководство для снятия материнской платы в Nokia G22.
Шаг 1


Вставьте инструмент для извлечения SIM‑лотка, насадку или выпрямлённую скрепку в маленькое отверстие лотка для SIM‑карты на верхнем левом краю телефона.
Нажмите с усилием, чтобы извлечь лоток.
Шаг 2


Удалите лоток для SIM‑карты.
При установке SIM‑карты или карты microSD убедитесь, что они расположены в правильной ориентации и полностью утоплены по краям лотка перед возвращением лотка в телефон.
Шаг 3


Задняя крышка телефона удерживается пластиковыми защёлками.
Вставьте медиатор под маленький вырез в слоте лотка для SIM‑карты.
Шаг 4


Расположите медиатор под крутым наклоном вниз между задней крышкой и модулем экрана.
Проведите медиатор вниз по левому краю телефона, чтобы освободить пластиковые защёлки.
Шаг 5


Поверните медиатор вокруг угла и продолжайте вести его вдоль нижнего края, чтобы освободить пластиковые защёлки.
Шаг 6


Проведите медиатор вверх по правому краю, чтобы продолжить освобождение пластиковых защёлок.
Шаг 7


Проведите медиатор вдоль верхнего края, чтобы освободить оставшиеся пластиковые защёлки.
Не пытайтесь полностью снять заднюю крышку пока — она всё ещё соединена с телефоном.
Шаг 8


Положив телефон экраном вниз, осторожно приподнимите правый край задней крышки, открывая её как книгу.
Будьте осторожны, чтобы не растянуть и не порвать подключённый кабель сканера отпечатков пальцев во время этой операции.
Положите заднюю крышку рядом с телефоном.
Шаг 9

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.8 мм, фиксирующий кронштейн сканера отпечатков.
Шаг 10

С помощью пинцета или пальцев снимите кронштейн сканера отпечатков.
Не прокалывайте аккумулятор инструментом — проколотый или погнутый аккумулятор может протечь опасными химикатами или вызвать пожар.
При сборке убедитесь, что кронштейн сканера отпечатков выровнен правильно и маленький металлический край вставлен обратно в выемку под крышкой материнской платы.
Шаг 11


Используйте плоский конец лопатки, чтобы отключить сканер отпечатков, поддев разъём и аккуратно подняв его прямо вверх из гнезда.
Чтобы снова подключить подобные разъёмы с нажимом, аккуратно выровняйте и придавите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём будет неверно выровнен, контакты могут погнуться и получить необратимое повреждение.
Снимите заднюю крышку.
Шаг 12

Одна из верхних винтов закрыта белой наклейкой. Проткните её отверткой или удалите пинцетом.
Используйте крестовую отвертку, чтобы выкрутить одиннадцать винтов длиной 3.8 мм, фиксирующих крышку материнской платы.
Шаг 13


Крышка материнской платы дополнительно удерживается пластиковыми защёлками.
Вставьте медиатор под правый край крышки материнской платы, чтобы освободить пластиковые защёлки.
Переверните крышку материнской платы через верхний край телефона.
Шаг 14


На верхнем крае крышки материнской платы замотаны две короткие клейкие ленты, заходящие на рамку.
Оттяните крышку материнской платы от рамки, чтобы разъединить клейкую ленту и снять её.
При повторной сборке загните клейкие полосы на рамку после защёлкивания крышки материнской платы на место.
Шаг 15

Используйте плоский конец лопатки, чтобы отключить кабель аккумулятора, поддев разъём и аккуратно подняв его прямо вверх из гнезда.
Шаг 16

Одна из верхних винтов закрыта белой наклейкой. Проткните её отверткой или удалите пинцетом.
Используйте крестовую отвертку, чтобы выкрутить восемь винтов длиной 3.8 мм, фиксирующих динамик.
Шаг 17

Вставьте медиатор под правый край динамика.
Поверните медиатор, чтобы освободить динамик от пластиковых защёлок, удерживающих его на месте.
Шаг 18

Снимите динамик пальцами или пинцетом.
Шаг 19

Используйте плоский конец лопатки, чтобы отключить кабель дисплея — приподнимите разъём прямо вверх из его гнезда.
Шаг 20

Используйте остроконечный конец лопатки, чтобы отсоединить антенный кабель — приподнимите разъём прямо вверх из его гнезда на материнской плате.
Шаг 21


Используйте пинцет или пальцы, чтобы поднять антенный кабель из его углубления в корпусе.
При сборке подключите антенный кабель к материнской плате до того, как поместите кабель обратно в его углубление.
Шаг 22

Отвинтите крестообразной отвёрткой винт длиной 2,8 мм, фиксирующий узел зарядного порта.
Шаг 23

Вставьте плоский конец лопатки под верхний край узла зарядного порта.
Подденьте узел зарядного порта, поворачивая лопатку, пока не сможете захватить его пальцами.
Шаг 24

Снимите узел зарядного порта.
Шаг 25

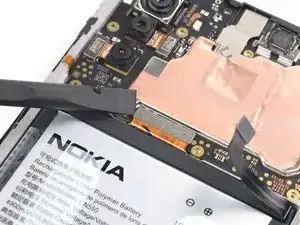

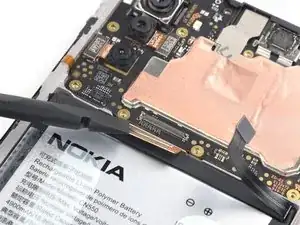

Используйте плоский конец лопатки, чтобы отключить кабель дисплея — приподнимите разъём вверх из его гнезда.
Шаг 26

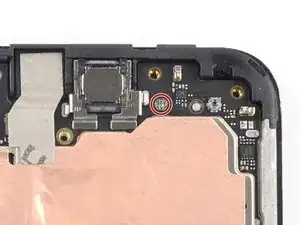

Отвинтите крестообразной отвёрткой винт длиной 2,8 мм, фиксирующий материнскую плату.
Шаг 27

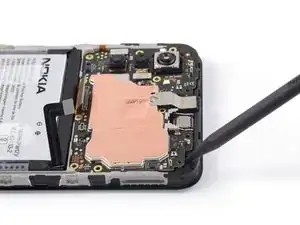

Вставьте остроконечный конец лопатки под верхний правый угол материнской платы.

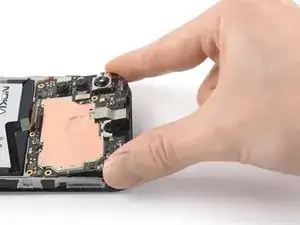

Подденьте материнскую плату, пока не сможете захватить её пальцами.
Шаг 28

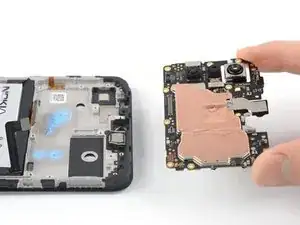

Снимите материнскую плату.
При сборке нанесите небольшие точки термопасты на отмеченные участки на новом модуле экрана. Подробные шаги по подготовке материнской платы и нанесению пасты см. в этом общем руководстве.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или попросите помощи у сообщества Answers.
Перевод руководства с ifixit.com
