Замена экранного модуля Nokia G22
Используйте это руководство для замены повреждённого экрана на Nokia G22.
Это руководство составлено для оригинального экранного модуля Nokia G22. Модуль представляет собой экран и среднюю рамку, собранные в единое целое. Убедитесь, что у вас правильная запчасть перед началом ремонта.
Примечание: В этой процедуре необходимо перенести все внутренние компоненты телефона на новый экранный модуль.
Для вашей безопасности разрядите батарею ниже 25% перед разборкой телефона. Это снижает риск возгорания в случае случайного повреждения батареи во время ремонта. Если батарея раздутa, соблюдайте соответствующие меры предосторожности.
Шаг 1


Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в маленькое отверстие лотка SIM‑карты на верхнем левом торце телефона.
Нажмите крепко, чтобы извлечь лоток.
Шаг 2


Снимите лоток SIM‑карты.
При установке SIM‑карты или microSD‑карты убедитесь, что они находятся в правильной ориентации и полностью заподлицо с краями лотка перед вставкой лотка обратно в телефон.
Шаг 3


Задняя крышка телефона удерживается пластиковыми защёлками.
Вставьте лопатку под небольшой выемкой в гнезде лотка SIM‑карты.
Шаг 4


Разместите лопатку под острым углом вниз между задней крышкой и экранным модулем.
Проведите лопатку вниз по левому краю телефона, чтобы освободить пластиковые защёлки.
Шаг 5


Поверните лопатку вокруг угла и продолжайте проводить ею вдоль нижнего края, чтобы освободить пластиковые защёлки.
Шаг 6


Проведите лопатку вверх по правому краю, чтобы продолжить освобождение пластиковых защёлок.
Шаг 7


Проведите лопатку вдоль верхнего края, чтобы освободить оставшиеся пластиковые защёлки.
Не пытайтесь полностью снять заднюю крышку пока ещё — она всё ещё соединена с телефоном.
Шаг 8


Положив телефон экраном вниз, аккуратно приподнимите правый край задней крышки, открывая её как книгу.
Следите, чтобы не повредить и не растянуть кабель датчика отпечатка пальца во время этой операции.
Положите заднюю крышку рядом с телефоном.
Шаг 9

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.8 мм, фиксирующий крепление датчика отпечатка пальца.
Шаг 10

С помощью пинцета или пальцами снимите крепление датчика отпечатка пальца.
Следите, чтобы инструмент не проколол батарею — прокол или изгиб батареи могут привести к утечке опасных веществ или возгоранию.
При сборке убедитесь, что крепление датчика отпечатка пальца выровнено правильно и вдавите маленький металлический край обратно в его паз под крышкой платы.
Шаг 11


Используйте плоский конец лопатки, чтобы отсоединить датчик отпечатка пальца, аккуратно поддевая разъём вертикально вверх из его гнезда.
Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При смещении разъёма контакты могут согнуться и получить необратимое повреждение.
Снимите заднюю крышку.
Шаг 12

Один из верхних винтов закрыт белой наклейкой. Проколите её отверткой или снимите с помощью пинцета.
Используйте крестовую отвертку, чтобы выкрутить одиннадцать винтов длиной 3.8 мм, фиксирующих крышку материнской платы.
Шаг 13


Крышка материнской платы дополнительно зафиксирована пластиковыми защёлками.
Вставьте лопатку под правый край крышки материнской платы, чтобы освободить пластиковые защёлки.
Переверните крышку материнской платы через верхний край телефона.
Шаг 14


Крышка материнской платы имеет две короткие липкие ленты, обёрнутые вокруг верхнего края и приклеенные к рамке.
Оттяните крышку материнской платы от рамки, чтобы разъединить липкие ленты и снять её.
При сборке сложите липкие полоски обратно на рамку после защёлкивания крышки материнской платы на место.
Шаг 15

Используйте плоский конец лопатки, чтобы отсоединить кабель аккумулятора, поддев разъём вертикально вверх из его гнезда.
Шаг 16

Белая наклейка закрывает один из верхних винтов. Проткните её отверткой или удалите пинцетом.
Используйте крестовую отвертку, чтобы удалить восемь винтов длиной 3,8 мм, крепящих громкоговоритель.
Шаг 17

Вставьте медиатор для вскрытия под правый край громкоговорителя.
Поверните медиатор, чтобы освободить громкоговоритель от пластиковых защёлок, удерживающих его на месте.
Шаг 18

Используйте пальцы или пинцет, чтобы удалить громкоговоритель.
Шаг 19

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея, поддев разъём вертикально вверх из его гнезда.
Шаг 20

Используйте заострённый конец лопатки, чтобы отсоединить антенный кабель, поддев разъём вертикально вверх из его гнезда на материнской плате.
Шаг 21


Используйте пинцет или пальцы, чтобы поднять антенный кабель из его гнезда в рамке.
При сборке вновь подсоедините антенный кабель к материнской плате перед тем, как вернуть кабель в его гнездо.
Шаг 22

Используйте крестовую отвертку, чтобы удалить винт длиной 2,8 мм, крепящий модуль разъёма зарядки.
Шаг 23

Вставьте плоский конец лопатки под верхний край модуля разъёма зарядки.
Подденьте модуль разъёма, поворачивая лопатку, пока не сможете захватить его пальцами.
Шаг 24

Снимите модуль разъёма зарядки.
Шаг 25


Вибромотор удерживается лёгким клеем.
Вставьте заострённый конец лопатки в небольшое углубление в верхней правой части вибромотора.
Откиньте лопатку, чтобы отодрать вибромотор от клея, удерживающего его снизу.
Используйте пинцет или пальцы, чтобы удалить вибромотор.
При сборке можно повторно использовать старый клей, если он всё ещё липкий. В противном случае замените его новым клеем, вырезанным по размеру, например лентой Tesa.
Шаг 26

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея, поддев разъём вверх из его гнезда.
Шаг 27

Используйте крестовую отвертку, чтобы удалить винт длиной 2,8 мм, крепящий материнскую плату.
Шаг 28

Вставьте заострённый конец лопатки под верхний правый угол материнской платы.
Подденьте материнскую плату, пока не сможете захватить её пальцами.
Шаг 29

Снимите материнскую плату.
При сборке нанесите небольшие шарики термопасты на отмеченные участки на новом модуле экрана. См. это общее руководство для подробных шагов по подготовке материнской платы и нанесению пасты.
Шаг 30


Динамик разговорного устройства закреплён на рамке лёгким клеем.

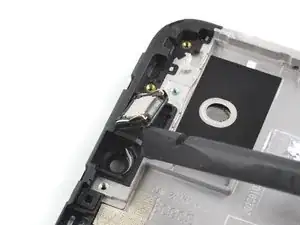

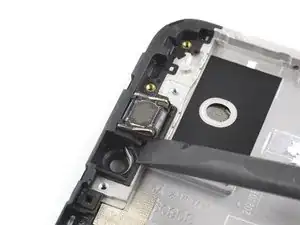

Вставьте плоский конец лопатки под нижний левый угол динамика разговорного устройства и подденьте его из гнезда.
Удалите динамик разговорного устройства.
При сборке убедитесь, что золотые контактные пружины на динамике направлены вверх и ближе к нижнему краю телефона перед повторным приклеиванием к рамке.
Шаг 31


Если ваш новый модуль экрана поставляется с кронштейном камеры, этот шаг можно пропустить. В противном случае нужно перенести кронштейн или установить новый.

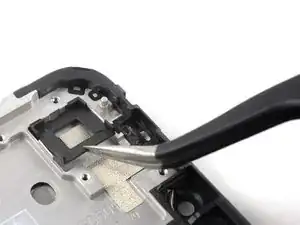

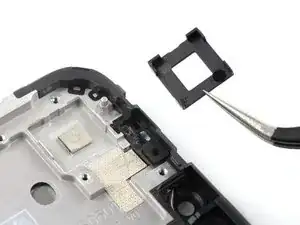

Используйте пинцет, чтобы снять чёрный кронштейн камеры.
Кронштейн камеры удерживается лёгким клеем.
При сборке перенесите старый кронштейн камеры или установите новый на новый модуль экрана.
Шаг 32


Если ваш новый модуль экрана поставляется с пенопластовой прокладкой, этот шаг можно пропустить. В противном случае нужно перенести старую прокладку или установить новую.

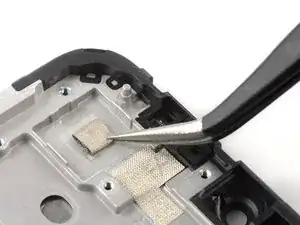

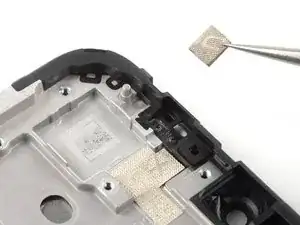

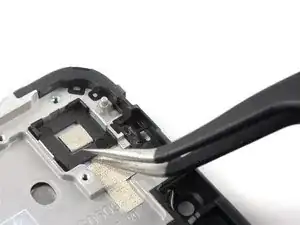

Используйте пинцет, чтобы аккуратно отлепить пенопласт от рамки и удалить его.
Пенопластовая прокладка в выемке камеры удерживается лёгким клеем.
При сборке перенесите старую прокладку или установите новую для нового модуля экрана. Можно сначала установить кронштейн камеры, чтобы облегчить ориентацию прокладки.
Шаг 33

Будьте особенно внимательны, чтобы не проколоть, не согнуть и не деформировать аккумулятор в следующих шагах — повреждённый аккумулятор может протекать опасные химикаты или вызвать пожар.
Используйте пальцы, чтобы оторвать два внешних клеевых язычка от аккумулятора.
Шаг 34


Аккумулятор в Nokia G22 закреплён на клее. Для отделения клея и извлечения аккумулятора предусмотрён тяговый язычок.

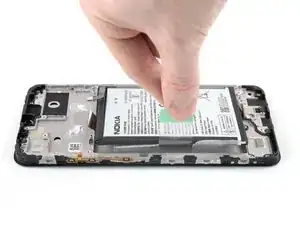

Используйте пальцы, чтобы оторвать центральный зелёный тяговый язычок от аккумулятора.

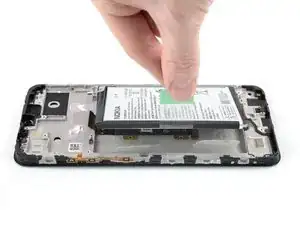

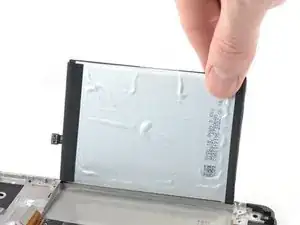

Держите телефон одной рукой, другой медленно и равномерно подтягивайте центральный зелёный язычок вверх, чтобы отделить клей, фиксирующий аккумулятор снизу.
Если зелёный язычок порвётся, вы можете использовать внешние язычки, чтобы вытащить аккумулятор вместе с приклеённой плёнкой. Имейте в виду, что это займет больше времени и, вероятно, потребует нагрева для размягчения клея.
Если у вас возникнут трудности с упрямым клеем аккумулятора, вы можете обратиться в службу поддержки Nokia phones support.
Шаг 35

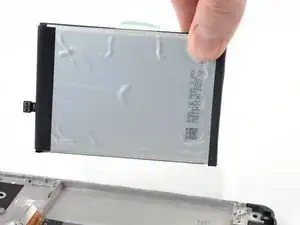

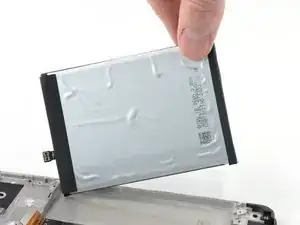

Отделите аккумулятор от клеевой плёнки и снимите его.
Шаг 36

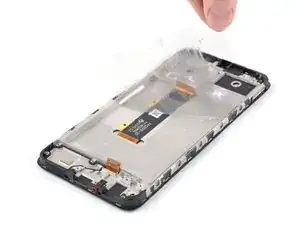

Схватите нижний правый край оставшейся клеевой плёнки и потяните её к верхней части телефона с устойчивой силой, чтобы удалить её.
При сборке следуйте этим инструкциям для установки новой клеевой плёнки аккумулятора:
Снимите клеевую плёнку аккумулятора с подложек и наклейте её на аккумулятор.

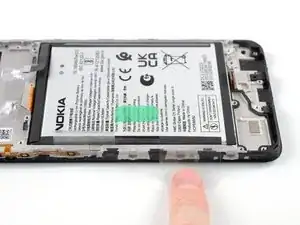

Выровняйте нижний край аккумулятора (край без клея) с нижним краем гнезда.

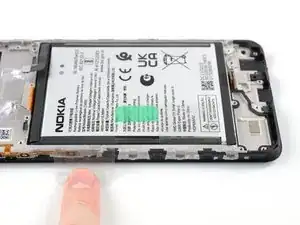

Опустите аккумулятор с плёнкой и плотно прижмите, чтобы зафиксировать его на месте.
Шаг 37

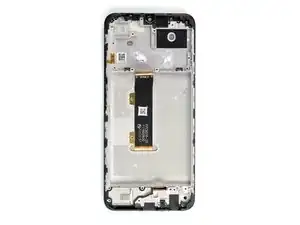

Осталась только сборка экрана.
При сборке сравните новую деталь с оригинальной:
Если ваша деталь поставляется с предварительно установленной клеевой плёнкой для аккумулятора, снимите её пластиковые подложки перед выполнением предыдущего шага.
Если у вашей детали нет клеевой плёнки для аккумулятора, снимите прозрачную подложку с заранее вырезанной клеевой плёнки и приклейте липкий участок в отсек аккумулятора. Снимите непрозрачную подложку перед выполнением предыдущего шага.
Если вы повторно используете оригинальный аккумулятор, внимательно осмотрите его на наличие признаков механических повреждений. Если он согнут, помят, вмят или поцарапан, замените его на новый. Установка повреждённого аккумулятора представляет собой опасность.
Заключение
Для повторной сборки устройства выполните шаги в обратном порядке.
Утилизируйте электронные отходы в сертифицированный пункт приёма R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
