Замена экрана Asus Zenfone 3 Max

Найдите слот для SIM-карты на верхней левой стороне вашего Asus Zenfone Max 3.

Используйте удлинитель iFixit 150 мм с битой Hex 0.7 или инструмент для извлечения SIM-карты.

Вставьте инструмент в отверстие слота для SIM-карты и откройте слот с его помощью.

Вытяните старую SIM-карту полностью, пока она не выйдет из телефона.

С помощью инструмента для вскрытия iFixit аккуратно подденьте инструментом между корпусом телефона и задней крышкой.

Двигайте инструмент вверх и вниз, чтобы отжать заднюю крышку и снять её с устройства.

После снятия оригинальной крышки приложите новую крышку к задней части телефона, нажав её с осторожным усилием.

Осторожно отключите золотой соединительный кабель, обозначенный красным кругом на соответствующем изображении.

Оттяните чёрную клейкую бирку, приклеенную к верхней части батареи. Удаление бирки отмечено на соответствующем изображении оранжевым кругом.

После того как золотой соединительный кабель и чёрная клейкая бирка будут отсоединены от батареи, батарею можно удалить.

Затем снимите батарею, аккуратно потянув за синюю вкладку для удаления, расположенную внизу батареи устройства.

Полностью извлеките существующую батарею устройства.

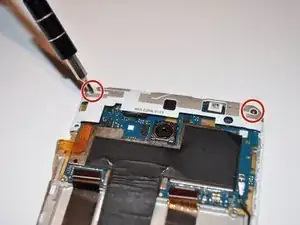

Снимите два винта Phillips #0 длиной 2,5 мм, расположенных в верхних углах устройства и обозначенных красными кругами.

После удаления обоих винтов полностью снимите белую пластиковую внутреннюю панель с устройства.

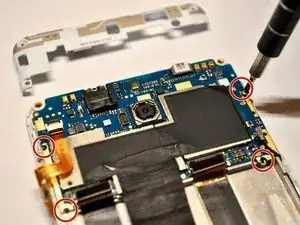

Далее снимите четыре винта Phillips #0 длиной 2,5 мм, окружающие компонент материнской платы.

После удаления всех четырёх винтов с помощью нейлоновой лопатки аккуратно отсоедините два кабеля устройства внизу компонента материнской платы.

Затем отсоедините оставшийся кабель компонента, используя ту же технику, описанную в предыдущем шаге.

Не используйте металлические лопатки на внутренних компонентах — они не являются антистатическими.

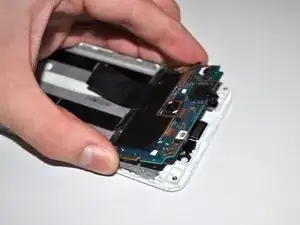

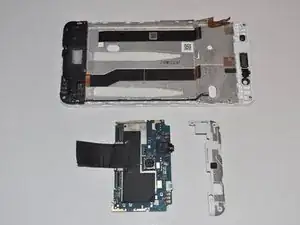

Аккуратно захватите материнскую плату и осторожно поднимите её, чтобы извлечь из внутреннего корпуса устройства.

Полностью извлеките лоток для SIM-карты. См. руководство по замене SIM-карты SIM card replacement guide для шагов.

См. руководство по замене задней крышки back cover replacement guide, чтобы полностью снять заднюю крышку.

См. руководство по замене батареи battery replacement guide, чтобы извлечь батарею.

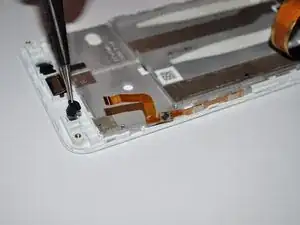

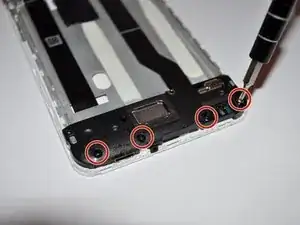

Снимите четыре винта Phillips #0 длиной 2,5 мм внизу возле динамика и снимите маленькую чёрную пластиковую крышку.

Начиная снизу, отсоедините антенну (длинный чёрный провод).

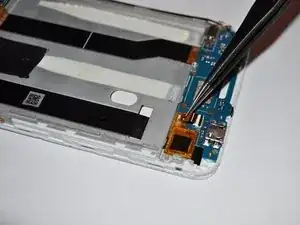

Отключите коричневый компонент.

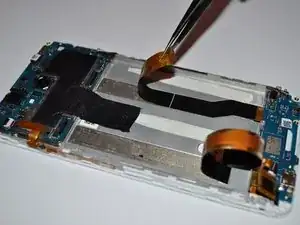

Начиная с верхней части телефона, отсоедините чёрный шлейф экрана (тот, который прямоугольный). Отогните его полностью назад.

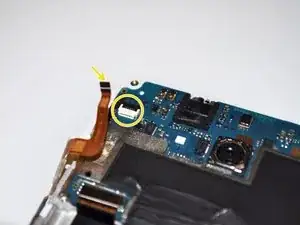

Также, начиная с верхней части телефона, отсоедините шлейф зарядного порта (другой чёрный кабель) и шлейф микрофона/кнопки. Отогните их полностью назад.

Снимите четыре винта Phillips #0 длиной 2,5 мм, удерживающие материнскую плату, и извлеките материнскую плату. Следуйте нашему руководству по замене материнской платы motherboard replacement guide.

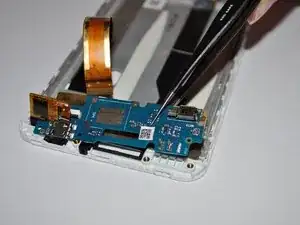

Снимите (синюю) дочернюю плату. Шлейф зарядного порта пойдёт с ней.

Будьте осторожны при снятии дочерней платы. Она тонкая и очень плотно приклеена к экрану.

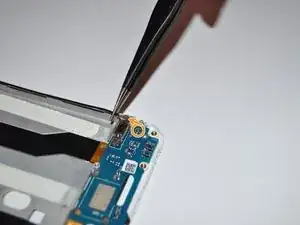

Переместите резиновую деталь (обозначенную оранжевыми кругами) со старого порта на новую сборку ЖК-дисплея.
