Замена экрана Asus ZenFone 3 Zoom
Это руководство показывает, как безопасно снять экран на Asus ZenFone Zoom 3 для его замены. Вам потребуется снять заднюю крышку телефона, а также поочерёдно разобрать корпуса. Понадобится паяльник. Использование инструментов, таких как паяльник, может быть опасно, поэтому обязательно соблюдайте меры предосторожности и следуйте этому руководству, если вы не знакомы с пайкой. Также будьте осторожны при движении по периметру телефона при снятии экрана, чтобы не повредить экран или, что ещё хуже, не сломать корпус.
Шаг 1
Используйте адаптер для SIM-лотка для отвёртки, который входит в набор IFIXIT, чтобы вытащить лоток для SIM-карты из телефона.
Шаг 2

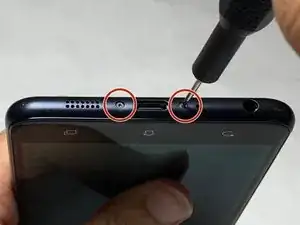

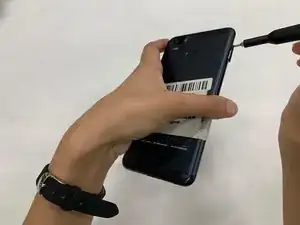

Снимите по два винта 3,5 мм с обеих сторон зарядного порта в нижней части телефона, используя отвёртку T2.
Шаг 3

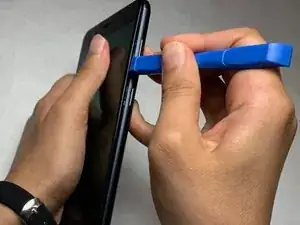

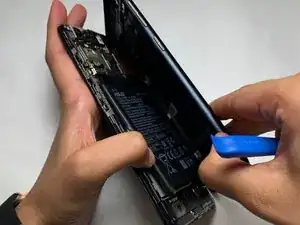

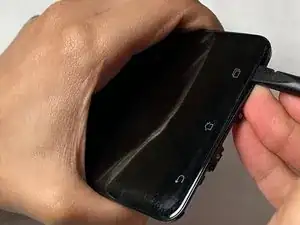

Используйте инструмент для открывания, чтобы отделить экран от пластикового корпуса телефона.
Шаг 4

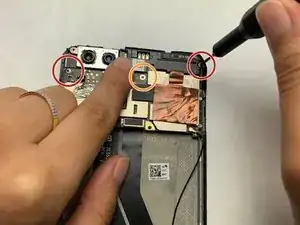

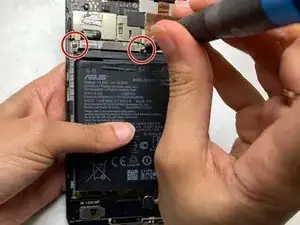

Используйте насадку PH #00, чтобы открутить два винта 3,3 мм в кронштейне в верхнем левом углу от батареи.
Шаг 5

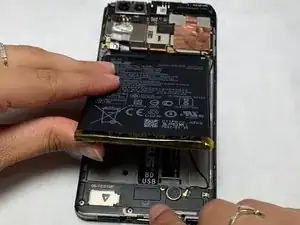

После снятия кронштейна и винтов приподнимите батарею снизу устройства и отложите в сторону.
Шаг 6

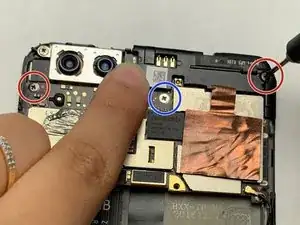

Снимите все три винта возле верхней части телефона, используя PH #00.
Правые и левые верхние винты — 3,25 мм.
Средний винт — 2,65 мм.
Шаг 7

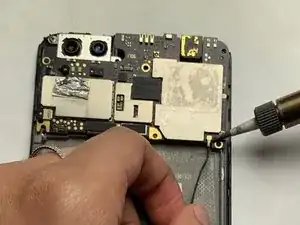

Отпаять одиночный чёрный провод динамика, прикреплённый с левой стороны телефона.
Шаг 8

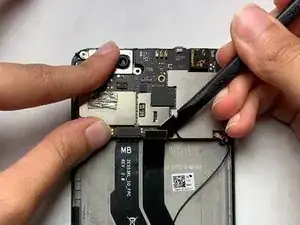

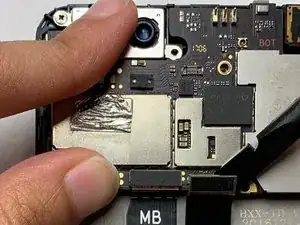

Используйте плоскую сторону пластикового лопатки iFixIt, чтобы отсоединить оба ленточных кабеля от материнской платы в местах их подключения.
Шаг 9

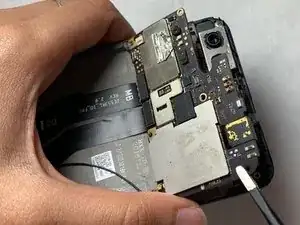

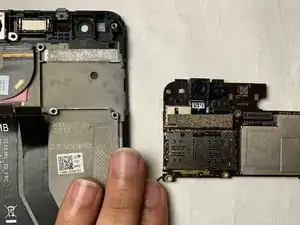

С помощью пинцета приподнимите края материнской платы, расположенной над местом установки батареи, затем снимите материнскую плату.
Шаг 10

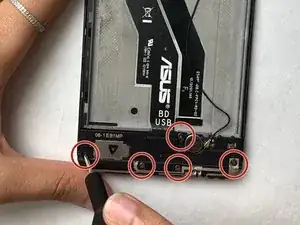

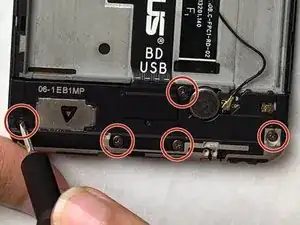

Снимите крышку динамика в нижней части корпуса, выкрутив все пять винтов 3,25 мм с помощью PH #00.
Шаг 11

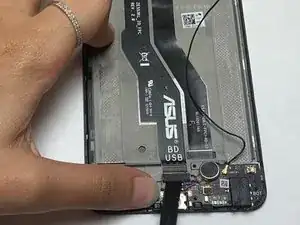

Осторожно подденьте ленточный кабель от корпуса динамика плоской стороной пластикового лопатки iFixit.
Шаг 12

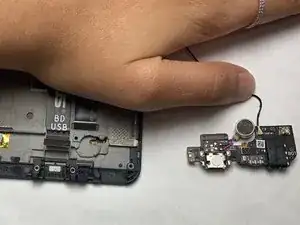

Снимите динамик после его освобождения.
Шаг 13

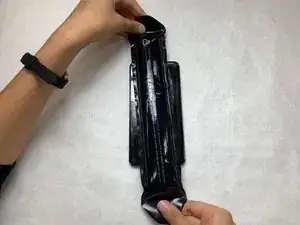

Используйте iOpener, чтобы размягчить клей, удерживающий экран на устройстве.
Шаг 14

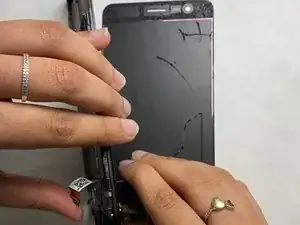

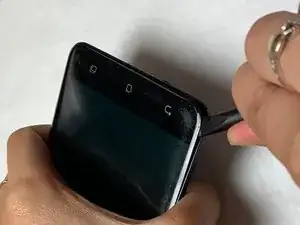

Подденьте экран, начиная с правой стороны в направлении к нижней части телефона, используя пластиковую плоскую лопатку.
Шаг 15
Продвигайтесь по периметру телефона инструментом для поддевания, пока экран полностью не отойдёт.
Шаг 16

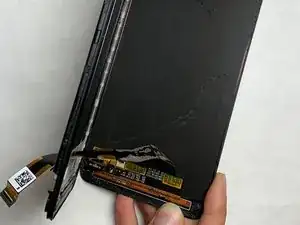

Снимите экран, вытянув прикреплённый ленточный кабель через образовавшееся отверстие.
Шаг 17

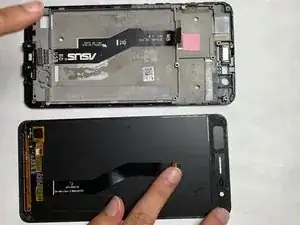

В результате вы получите экран без каких-либо прикреплённых компонентов к корпусу телефона.
Перевод руководства с ifixit.com
