Замена задней камеры ASUS ZENFONE 3 Zoom
В этом руководстве показано, как заменить заднюю камеру Zenfone 3. Это может понадобиться, если камера перестала показывать изображение или показывает искажённое изображение. Для выполнения этого руководства вам потребуются пинцет, отвертка Torx T2, инструмент для поддевания и крестовая отвертка Phillips #00.
Шаг 1
С помощью пинцета извлеките лоток для SIM-карты и отложите его в сторону.
Шаг 2
Удалите два винта 2 мм с помощью отвертки Torx T2.
Шаг 3
Вставьте инструмент для поддевания между экраном и металлической задней панелью телефона внизу, чтобы отделить заднюю панель от корпуса.
Между двумя частями будет тонкая плёнка. Её снимать не нужно. Просто разверните две части так, чтобы внутренняя сторона была обращена вверх.
Шаг 4
Удалите два винта 3 мм крестовой отверткой Phillips #00 на серебряной планке в верхней части батареи и снимите планку.
Шаг 5

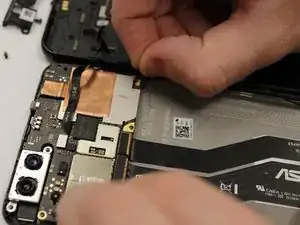

Отклейте серебристую ленту.
Шаг 6

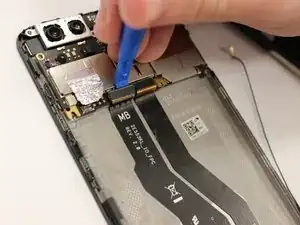

Отключите разъёмы батареи.
Шаг 7
Подденьте и извлеките батарею.
Подложка батареи содержит клей, поэтому осторожно отрывайте батарею.
Шаг 8

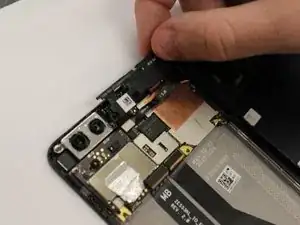

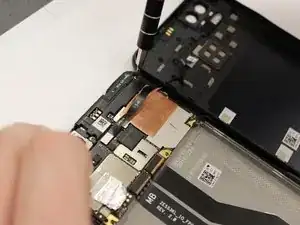

Удалите винты 3 мм крестовой отверткой Phillips #00 из чёрного пластикового элемента в верхней правой части.
Шаг 9

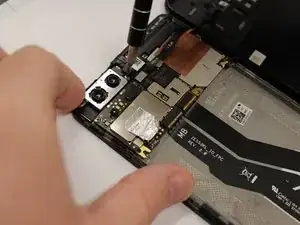

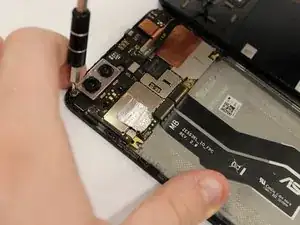

Удалите винты 3 мм крестовой отверткой Phillips #00 из металлической детали вокруг камеры.
Шаг 10

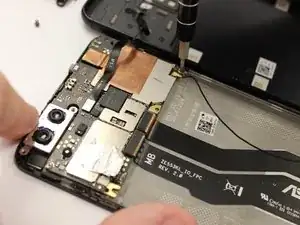

Удалите винты 3 мм, крепящие плату, с помощью крестовой отвертки Phillips #00.
Шаг 11

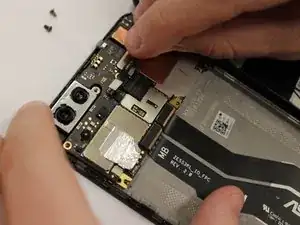

Отключите два провода в нижней части платы.
Шаг 12
Снимите плату.
Шаг 13

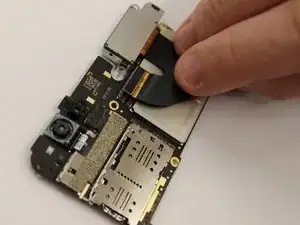

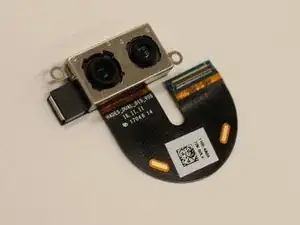

Отключите камеру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
