Замена Динамика/Разъёма Зарядки/Разъёма Наушников ASUS ZENFONE 3 Zoom
В этом руководстве показано, как заменить динамик/разъём зарядки/разъём наушников Zenfone 3. Это может потребоваться, если эти функции больше не работают нормально. Для этого руководства вам понадобятся пинцет, отвертка Torx T2, инструмент для поддевания и крестовая отвертка Phillips #00.
Шаг 1

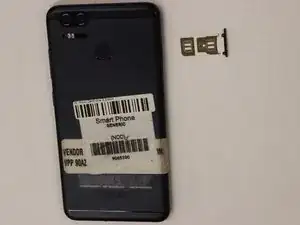

С помощью пинцета извлеките лоток SIM‑карты и отложите его в сторону.
Шаг 2
Удалите два винта 2 мм с помощью отвертки Torx T2.
Шаг 3

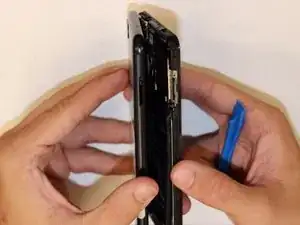

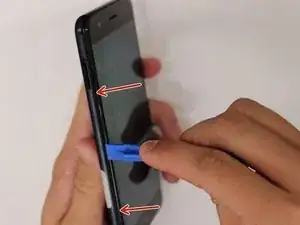

Вставьте инструмент для поддевания между экраном и металлической задней панелью телефона внизу, чтобы снять заднюю панель.
Между двумя частями будет тонкая плёнка. Её удалять не нужно. Просто разогните две части, разместив внутреннюю сторону вверх.
Шаг 4

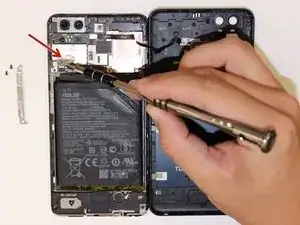

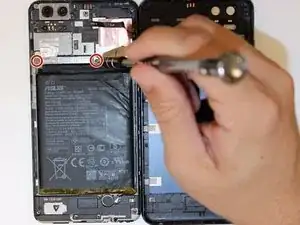

Удалите два винта 3 мм крестовой отверткой Phillips #00 на серебристой планке в верхней части аккумулятора и снимите планку.
Шаг 5
Отклейте серебристую ленту.
Шаг 6

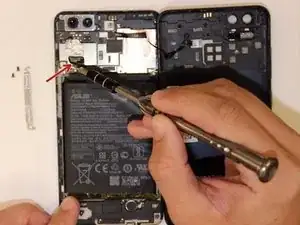

Отключите разъёмы аккумулятора.
Шаг 7

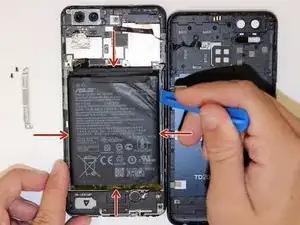

Подденьте и извлеките аккумулятор.
Нижняя сторона аккумулятора приклеена, поэтому аккуратно подденьте аккумулятор, чтобы не повредить его.
Шаг 8

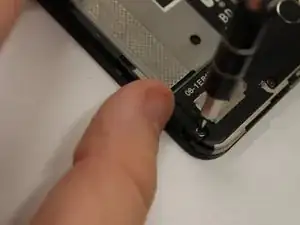

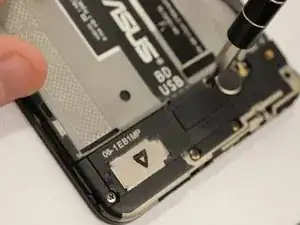

Удалите все винты 3 мм крестовой отверткой Phillips #00 в нижней части устройства.
Шаг 9
Снимите чёрный элемент.
Шаг 10

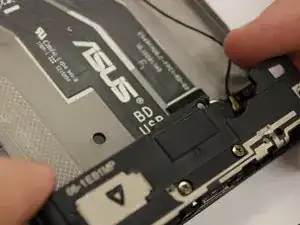

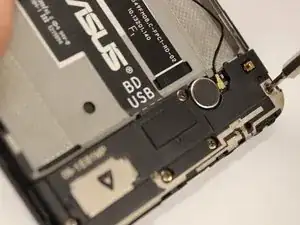

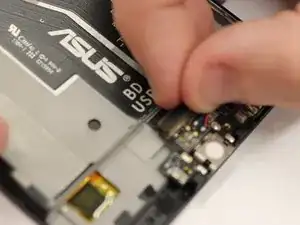

Отключите провода.
Шаг 11

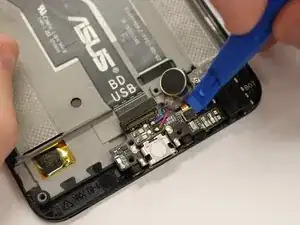

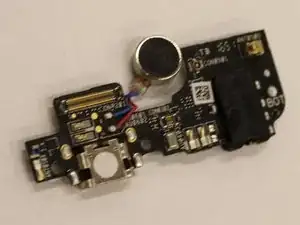

С помощью инструмента для поддевания приподнимите круглую деталь и извлеките плату.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
