Замена материнской платы ASUS ZENFONE 3 Zoom

Это руководство предназначено для демонстрации безопасного удаления материнской платы на Asus ZenFone Zoom 3 для ее замены. Вам потребуется снять заднюю крышку телефона, а также извлечь батарею, чтобы добраться до корпуса материнской платы. Вам понадобится паяльник. Использование инструментов, таких как паяльник, может быть опасным, поэтому обязательно соблюдайте меры предосторожности и следуйте этому руководству, если вы не знакомы с процессом.

Шаг 1

Используйте насадку для SIM-карты для отвертки, найденной в коробке IFIXIT, чтобы извлечь лоток для SIM-карты из телефона.

Шаг 2

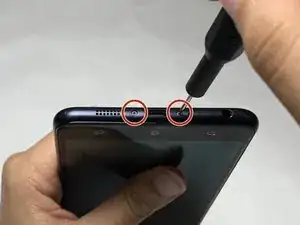

Удалите 3,5 мм винты с обеих сторон разъема для зарядки в нижней части телефона, используя отвертку T2.

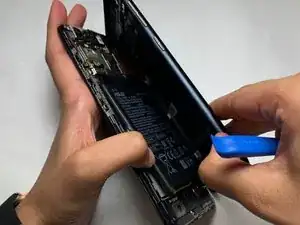

Шаг 3

Используйте инструмент для открывания, чтобы отделить экран от пластикового корпуса телефона.

Шаг 4

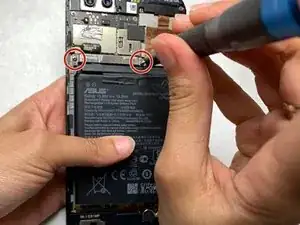

Используйте насадку PH #00, чтобы удалить 3,3 мм винты в кронштейне в верхнем левом углу от батареи.

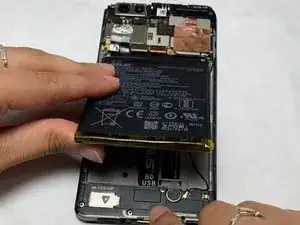

Шаг 5

После удаления кронштейна и винтов потяните батарею вверх с нижней стороны устройства и отложите в сторону.

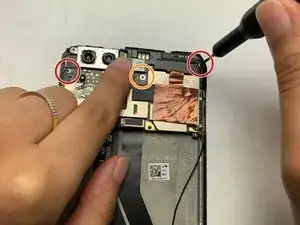

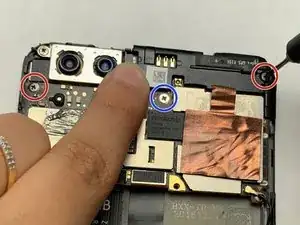

Шаг 6

Удалите все три винта в верхней части телефона с помощью PH #00.

Винты в верхних правом и левом углах имеют 3,25 мм.

Средний винт имеет 2,65 мм.

Шаг 7

Отпаяйте один черный провод динамика, прикрепленный к левой стороне телефона.

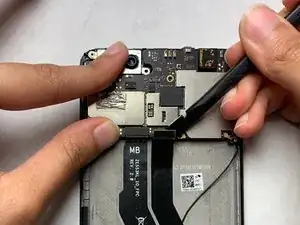

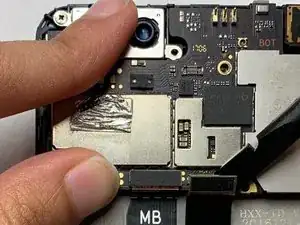

Шаг 8

Используйте плоскую сторону пластикового разъема iFixIt, чтобы отсоединить оба шлейфа от материнской платы в точке соединения.

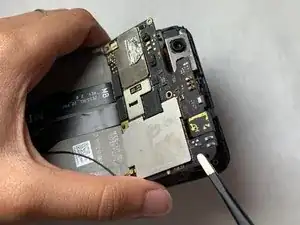

Шаг 9

Используйте пинцет, чтобы поднять края материнской платы, расположенной над батареей, и удалить материнскую плату.

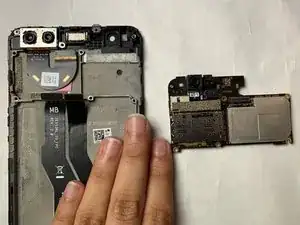

Шаг 10

Готовый продукт должен представлять собой материнскую плату без соединений с корпусом телефона.

Перевод руководства с ifixit.com
