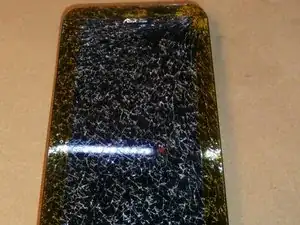

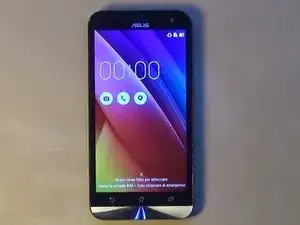

Замена дисплея Asus ZenFone 2 Laser ZE550KL
Используйте это руководство для замены дисплея в вашем Asus ZenFone 2 Laser 5" модель ZE550KL
Шаг 1

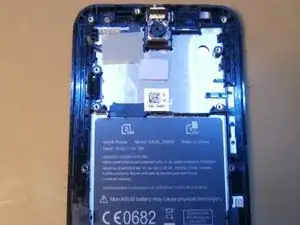

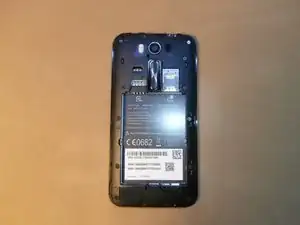

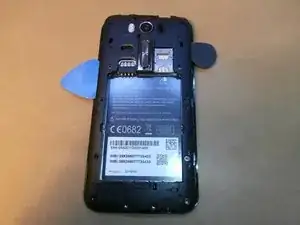

Снимите заднюю крышку.
Отключите аккумулятор.
Извлеките SIM‑карту и microSD‑карту.
Шаг 2

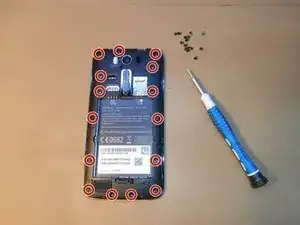

Отверните 15 винтов
Шаг 3

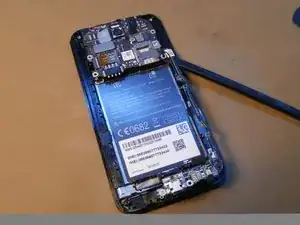

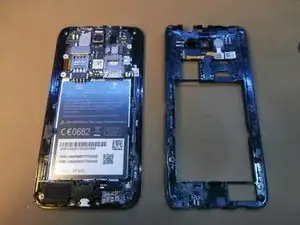

Снимите пластиковую заднюю панель с помощью медиаторов, следя за тем, чтобы не сломать фиксирующие защёлки
Шаг 4

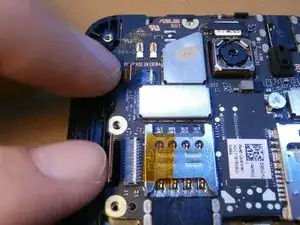

Отключите два шлейфа, приподняв белую планку
Отключите камеру
Шаг 5

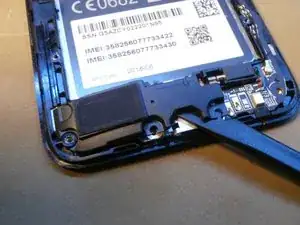

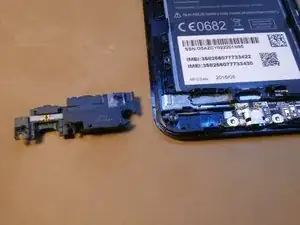

С помощью монтажной лопатки извлеките задний динамик
Шаг 6

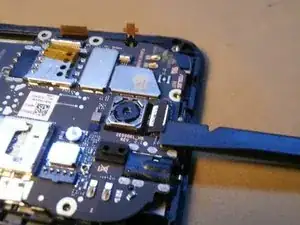

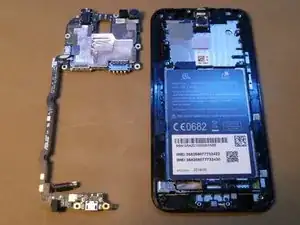

Начиная снизу, приподнимите материнскую плату
Шаг 7

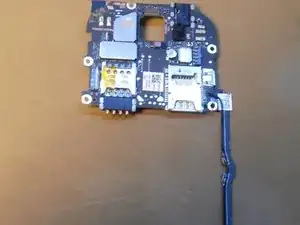

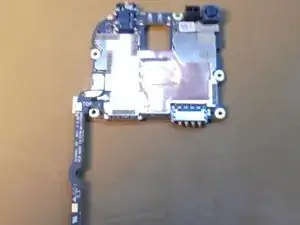

Материнская плата.
Шаг 8

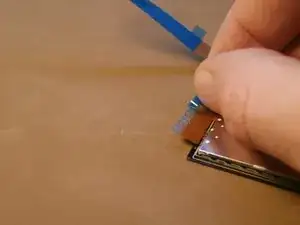

Отключите контроллер сенсорного экрана, чтобы снять экран
Шаг 9

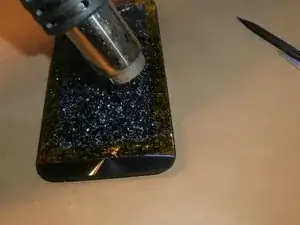

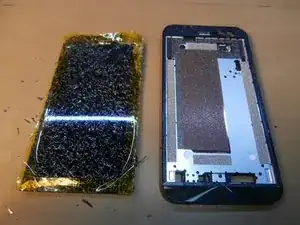

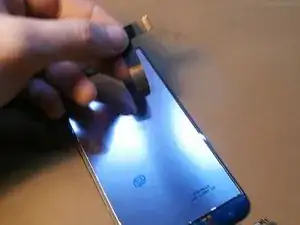

С помощью фенa, тепловой пушки или iOpener нагрейте и снимите экран с рамки телефона
Шаг 10

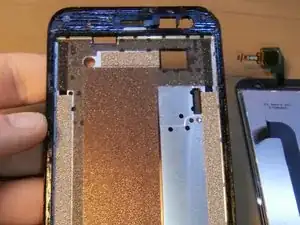

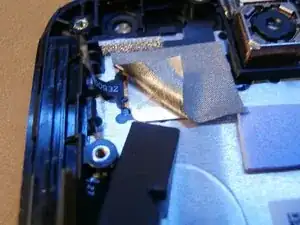

Удалите остатки клея по периметру рамки
Приклейте дисплей заново
Шаг 11

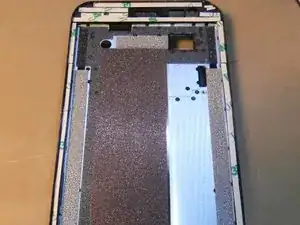

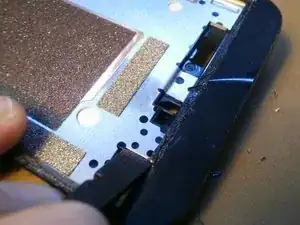

Нанесите двусторонний клей на рамку
Шаг 12

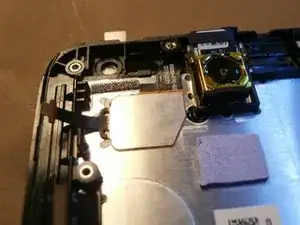

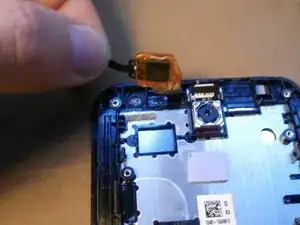

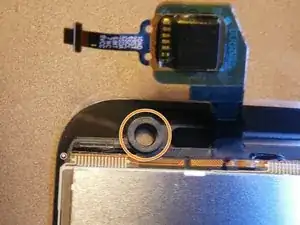

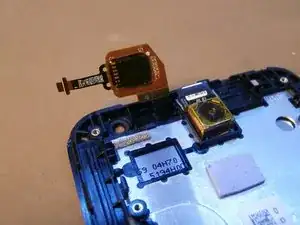

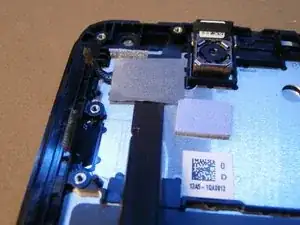

Замените или отрегулируйте пылевой уплотнитель фронтальной камеры перед установкой нового экрана
Установите новый экран на место, пропустив шлейф в соответствующие пазы
Шаг 13

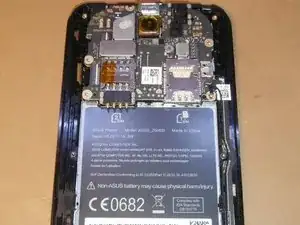

Установите материнскую плату на место
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
