Замена динамика Asus ZenFone 2 Laser
Если ваш Asus Zenfone 2 Laser (ZE551KL) воспроизводит тихий звук, имеет плохое качество звука или отсутствует аудиовыход вовсе, следуйте этому руководству, чтобы успешно заменить сам динамик. Zenfone 2 Laser оснащён монофоническим динамиком, расположенным сзади, который используется для вывода звука при разговоре на громкой связи или при воспроизведении медиа, такого как музыка или видеозаписи.
Перед выполнением этого руководства убедитесь, что у вас правильная модель Zenfone 2 Laser, как указано здесь, поскольку другие варианты могут иметь отличную процедуру.
Шаг 1 требует полного отключения питания; если дисплей повреждён и обычная процедура выключения (как показано в шаге 1 руководства) невозможна, используйте процедуру шагов 2 и 3 для ручного отключения телефона. Хотя аварийное отключение питания не обязательно рекомендуется, оно важно для предотвращения возможности короткого замыкания.
Короткое замыкание — это когда материал (инструмент или что-либо ещё) создаёт соединение между двумя электрическими компонентами с меньшим сопротивлением, что вызывает повреждение.
Шаг 1

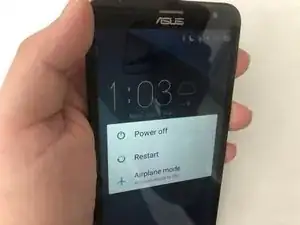

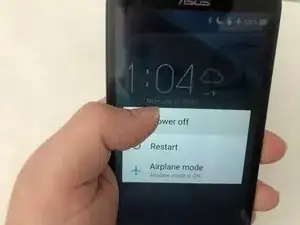

Нажмите и удерживайте кнопку питания, пока не появится меню с опцией выключения.
Если кнопка питания не работает, перейдите к шагам 2 и 3, чтобы вручную принудительно выключить устройство.
Шаг 2

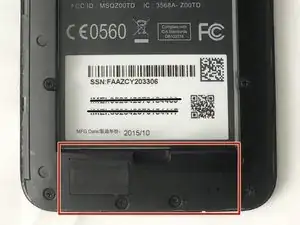

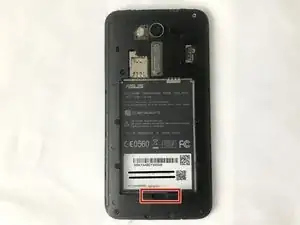

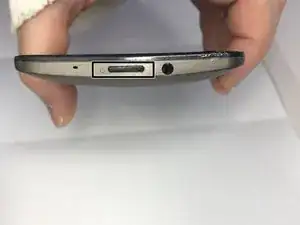

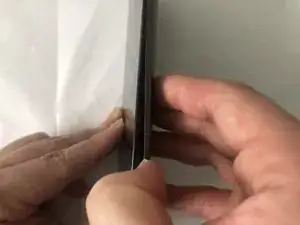

На нижней правой стороне устройства найдите выемку и вставьте ноготь, чтобы ослабить заднюю панель.

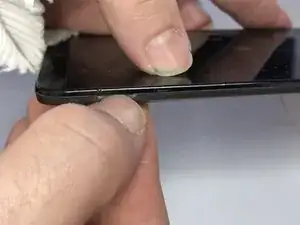

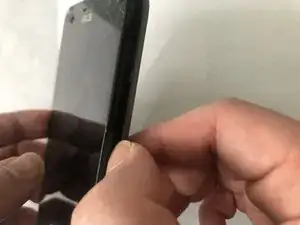

Продолжайте водить ногтем по шву, чтобы полностью снять заднюю крышку.
Шаг 3

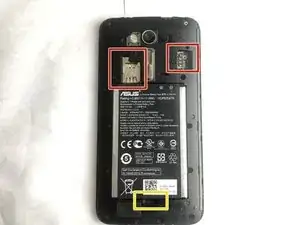

Извлеките SIM-карту(ы) и карту microSD, если они установлены.

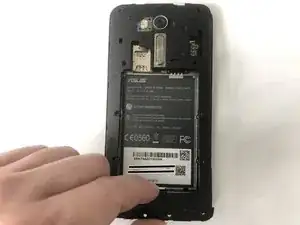

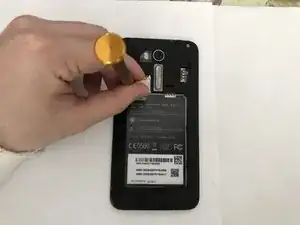

С помощью ногтя или лопатки извлеките батарею из телефона.
Шаг 4
Открутите и удалите десять винтов Phillips #00 длиной 2,5 мм.
Открутите и удалите два винта Phillips #00 длиной 5,5 мм.
Шаг 5
Возьмитесь за нижнюю часть корпуса и поднимите вверх, чтобы снять её.
Если уплотнитель вокруг объектива камеры выпадет, просто верните его на место вокруг камеры.
Шаг 6
Используйте лопатку или другой инструмент, чтобы аккуратно приподнять одну сторону динамика. Продолжайте поднимать, пока динамик полностью не отделится от телефона.
Убедитесь в правильном совмещении контактов динамика с контактным штырём на плате.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
