Замена фронтальной камеры ASUS ZENFONE 3 Zoom

В этом руководстве показано, как заменить фронтальную камеру Zenfone 3. Это может потребоваться, если камера больше не отображает изображение или отображает искажённое изображение. Для выполнения инструкции вам потребуются пинцет, отвертка Torx T2, монтажный инструмент и крестовая отвертка Phillips №00.

Шаг 1

С помощью пинцета извлеките лоток для SIM-карты и отложите его в сторону.

Шаг 2

Удалите два винта 2 мм с помощью отвертки Torx T2.

Шаг 3

Вставьте монтажный инструмент между экраном и металлической задней панелью телефона внизу, чтобы отделить панель от телефона.

Между двумя частями будет тонкая плёнка. Её снимать не нужно. Просто разложите две части, чтобы внутренняя сторона была обращена вверх.

Шаг 4

Удалите два винта 3 мм с помощью крестовой отвертки Phillips №00, расположенные на серебристой полосе вверху аккумулятора, и снимите полосу.

Шаг 5

Отклейте серебристую ленту.

Шаг 6

Отключите разъёмы аккумулятора.

Шаг 7

Подденьте и извлеките аккумулятор.

Нижняя часть аккумулятора закреплена на клее, поэтому подденьте аккумулятор осторожно.

Шаг 8

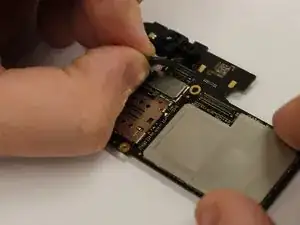

Снимите медную клейкую ленту.

Шаг 9

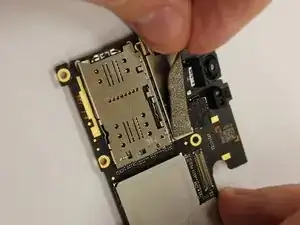

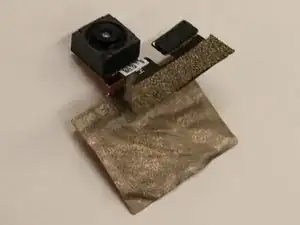

Отключите фронтальную камеру.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
