Замена динамика в верхней части Samsung Galaxy Note10 Plus 5G

Вставьте в небольшое отверстие на лотке для SIM-карты, расположенном на верхнем краю телефона, инструмент для извлечения SIM-карты, биту или выпрямленную скрепку.

Нажмите с усилием, чтобы извлечь лоток.

Извлеките лоток для SIM-карты.

Перед началом разборки полностью выключите телефон.

Подготовьте iOpener и приложите его на одну минуту к левому краю задней крышки.

Можно использовать фен, термофен или нагревательную пластину, однако будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к перегреву.

Установите присоску как можно ближе к краю задней крышки, в зону, которую вы прогрели.

Если задняя крышка сильно треснула, можно наклеить поверх неё прозрачную упаковочную ленту, чтобы обеспечить сцепление присоски. Либо вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить к поврежденной крышке суперклеем.

Плавно потяните присоску вверх с достаточным постоянным усилием, чтобы создать зазор между задней крышкой и рамкой корпуса.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно прогрейте край и попробуйте снова.

Вставьте конец разъединительного инструмента в образовавшийся зазор.

Переместите разъединительный инструмент вдоль левого края до нижнего левого угла, разрезая клей.

Не вставляйте разъединительный инструмент глубже чем наполовину в телефон, иначе можно повредить внутренние компоненты.

Оставьте инструмент в нижнем левом углу, чтобы клей не схватился снова.

Повторите процедуру нагрева и резки для оставшихся трёх сторон телефона.

Оставляйте разъединительный инструмент на каждой стороне при переходе к следующей, чтобы клей не схватился снова.

Задняя крышка начнёт отделяться от устройства по мере окончания обработки всех сторон.

Поднимите заднюю крышку прямо вверх, чтобы снять её.

Следуйте этому руководству, чтобы установить заднюю крышку и заменить клейкую ленту.

Обязательно включите устройство и проверьте результат ремонта перед наклеиванием нового клея и герметизацией корпуса.

Если для крепления деталей вы используете ленту Tesa, следуйте этому руководству.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 4 мм, крепящих катушку беспроводной зарядки.

Используя пинцет, поднимите и отогните металлический щиток, закрывающий разъём батареи.

Удерживая металлический щиток поднятым, подцепите острым концом лопатки разъём батареи и отключите его.

Используйте острый конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Наклоните металлический экран вверх, чтобы можно было ухватиться за него пальцами.

Отделите катушку беспроводной зарядки от корпуса и отогните её.

Катушка беспроводной зарядки приклеена к телефону небольшим количеством клея.

Извлеките катушку беспроводной зарядки.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 4 мм, крепящих динамик.

Используя пинцет, извлеките динамик.

Используйте острый конец лопатки, чтобы отключить основной соединительный кабель от материнской платы.

Отключите вторичный соединительный кабель от материнской платы.

Используйте острый конец лопатки, чтобы отключить основной соединительный кабель от платы-дочернего модуля.

Отключите вторичный соединительный кабель от платы-дочернего модуля.

Отсоедините основной шлейф соединения.

Не пытайтесь отсоединить дополнительный шлейф. Он подключён к антенне 5G mmWave на боковой стороне.

Используйте лопатку или пальцы, чтобы аккуратно отогнуть дополнительный шлейф в сторону от аккумулятора.

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить четыре винта длиной 4 мм, крепящие верхнюю пластиковую крышку.

Используйте пинцет, чтобы приподнять и снять верхнюю пластиковую крышку с телефона.

Используйте острый конец лопатки, чтобы отключить разъём сенсорного слоя от материнской платы.

Отключите разъём кнопки на боковой стороне от материнской платы.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём антенны 5G mmWave от материнской платы.

Аккуратно отогните шлейф в сторону от материнской платы.

Используйте острый конец лопатки, чтобы отключить разъём катушки зарядки S-Pen от материнской платы.

Используйте острый конец лопатки, чтобы отключить шлейф дисплея от материнской платы.

Используйте острый конец лопатки, чтобы приподнять материнскую плату достаточно высоко, чтобы можно было взять её пальцами.

Извлеките материнскую плату.

Если материнская плата не снимается, убедитесь, что извлечён лоток для SIM-карты.

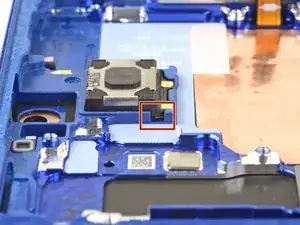

Вставьте острый конец лопатки в зазор между динамиком-приёмником и рамкой телефона в нижнем левом углу динамика.

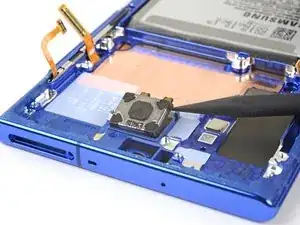

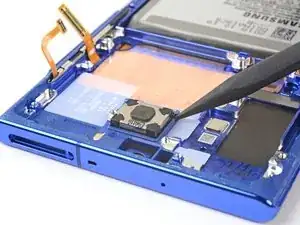

Подденьте динамик-приёмник, чтобы освободить его из посадочного места.

Динамик-приёмник зафиксирован лёгким клеевым слоем.

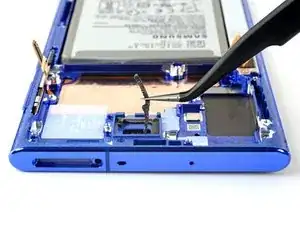

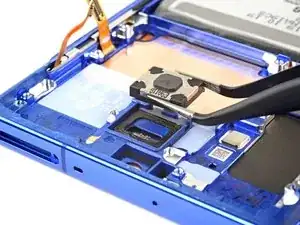

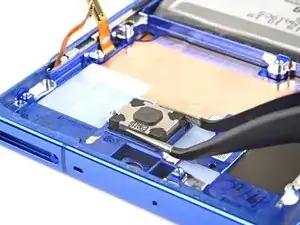

Используйте пинцет, чтобы поднять динамик-приёмник из посадочного места и извлечь его.

Перед установкой нового динамика-приёмника обязательно удалите остатки старого клея.
