Замена вибромотора Samsung Galaxy Note10

Полностью выключите телефон перед началом разборки.

Приготовьте iOpener и приложите его к левой кромке задней панели в течение одной минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к нагретой кромке задней панели как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске схватиться. В качестве альтернативы можно использовать очень крепкую ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитой панели суперклеем.

Ровно и сильно потяните присоску вверх, чтобы образовать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте кромку и попробуйте снова.

Вставьте наконечник монтажной лопатки в зазор.

Проведите монтажной лопаткой вдоль левого края к нижнему левому углу, разрезая клей.

Не вставляйте монтажную лопатку более чем на половину ширины телефона — вы рискуете повредить внутренние компоненты.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Вставьте вторую монтажную лопатку и проведите ею по левой стороне к верхнему левому углу, разрезая клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился снова.

Приготовьте iOpener и приложите его к верхней кромке телефона на одну минуту.

Вставьте третью монтажную лопатку в зазор на верхней кромке телефона.

Проведите лопаткой до верхнего правого угла, разрезая клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Приготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Вставьте четвертую и последнюю монтажную лопатку в зазор на правой стороне телефона и проведите её вниз к нижнему правому углу, разрезая клей.

По мере приближения к нижнему краю задняя панель начнёт отделяться от телефона.

Проведите монтажной лопаткой по всему периметру телефона туда и обратно, чтобы освободить оставшийся клей, повторно подогревая при наличии особо прочных участков.

Поднимите и снимите заднюю панель.

Используйте крестовую отвёртку, чтобы отвинтить пять винтов 4 мм, крепящих катушку беспроводной зарядки.

Используйте пинцет, чтобы приподнять и отогнуть назад металлический экран, закрывающий разъём батареи.

Держите металлический экран откинутым в сторону и используйте заострённый конец лопатки, чтобы поддеть и отключить разъём батареи.

Используйте заострённый конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Наклоните металлический экран вверх, чтобы можно было ухватить его пальцами.

Отделите катушку беспроводной зарядки от устройства, потянув её вверх и в сторону.

Катушка беспроводной зарядки приклеена к телефону лёгким клеевым слоем.

Снимите катушку беспроводной зарядки.

Используйте крестовую отвёртку, чтобы отвинтить пять винтов 4 мм, крепящих динамик.

Используйте пинцет, чтобы вынуть динамик.

Используйте заострённый конец лопатки, чтобы отключить основной межсоединительный кабель от материнской платы.

Отключите вторичный межсоединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отключить основной соединительный кабель от дочерней платы.

Отключите вторичный соединительный кабель от дочерней платы.

Снимите оба соединительных кабеля.

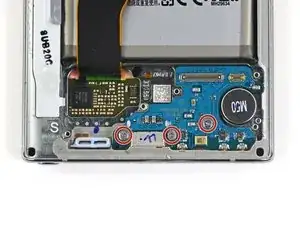

Отвинтите крестовой отверткой три винта длиной 4 мм, закрепляющие зарядный модуль.

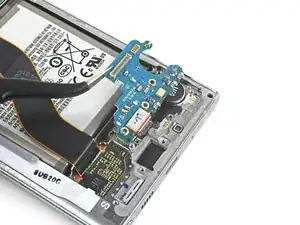

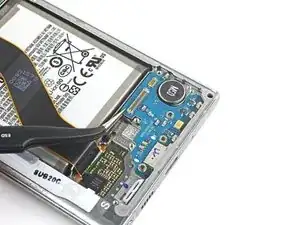

Используйте пинцет, чтобы приподнять и снять дочернюю плату.

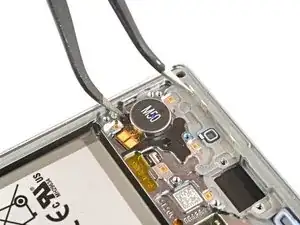

Одной стороной пинцета подденьте мотор вибрации через зазор в рамке рядом с нижним правым углом аккумулятора.

При использовании пинцета рядом с аккумулятором будьте крайне осторожны, чтобы не проколоть аккумулятор.

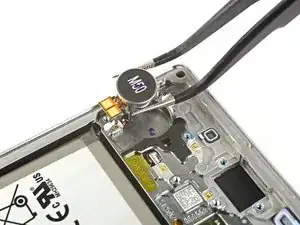

Подведя пинцет под край мотора вибрации, потяните его строго вверх из посадочного места, отводя от телефона.

Снимите мотор вибрации.
