Замена аккумулятора Samsung Galaxy Note10+ 5G

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию тепла.

Прижмите присоску к нагретой кромке задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитой крышке суперклеем.

Сильным, равномерным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, снова нагрейте кромку и попробуйте ещё раз.

Вставьте острие медиатора в образовавшийся зазор.

Сдвиньте медиатор вдоль левой кромки в направлении нижнего левого угла, чтобы разрезать клей.

Не вставляйте медиатор глубже средней части телефона — вы рискуете повредить внутренние компоненты.

Оставьте медиатор в нижнем левом углу, чтобы клей не приклеился снова.

Повторите предыдущую операцию нагрева и резки для оставшихся трёх сторон телефона.

Оставляйте медиатор на каждой стороне по мере перехода к следующей, чтобы не дать клею снова сцепиться.

Задняя крышка начнёт отделяться от телефона по мере завершения обработки всех сторон.

Поднимите заднюю крышку вертикально вверх, чтобы снять её.

Следуйте этому руководству чтобы установить заднюю крышку и заменить клей.

Обязательно включите устройство и проверьте ремонт перед установкой новой клейкой ленты и герметизацией устройства.

Если вы используете ленту Tesa для повторного крепления компонентов, следуйте этому руководству.

Отверткой Phillips снимите пять винтов длиной 4 мм, которые крепят катушку беспроводной зарядки.

Пинцетом поднимите и отогните металлический щиток, закрывающий разъём аккумулятора.

Держа металлический щиток поднятым и отведённым в сторону, используйте заострённый конец лопатки, чтобы поддеть разъём аккумулятора и отсоединить его.

Используйте заострённый конец лопатки, чтобы отсоединить разъём катушки беспроводной зарядки от материнской платы.

Поднимите металлический щиток так, чтобы можно было взять его пальцами.

Отлейте катушку беспроводной зарядки и аккуратно снимите её с устройства.

Катушка беспроводной зарядки закреплена к телефону слабыми клеевыми элементами.

Снимите катушку беспроводной зарядки.

Отверткой Phillips снимите пять винтов длиной 4 мм, которые крепят громкоговоритель.

Пинцетом снимите громкоговоритель.

Заострённым концом лопатки отсоедините основной межсоединительный кабель от материнской платы.

Отсоедините вспомогательный межсоединительный кабель от материнской платы.

Заострённым концом лопатки отсоедините основной межсоединительный кабель от дочерней платы.

Отсоедините вспомогательный межсоединительный кабель от дочерней платы.

Снимите основной межсоединительный кабель.

Не пытайтесь снимать вторичный соединительный кабель. Кабель подключён к боковой 5G mmWave-антенне.

Используйте лопатку или пальцы, чтобы аккуратно отогнуть вторичный соединительный кабель от батареи.

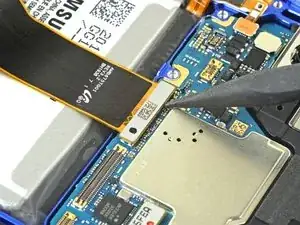

Используйте заострённый конец лопатки, чтобы отсоединить разъём кабеля дисплея от материнской платы.

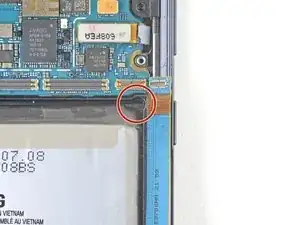

Капните 1–2 капли изопропилового спирта высокой концентрации (90% и выше) под батарею в форме слезинок возле углов ниши для батареи.

Чрезмерное количество спирта может повредить дисплей.

Подождите минуту, чтобы изопропиловый спирт впитался и ослабил клей батареи, прежде чем переходить к следующему шагу.

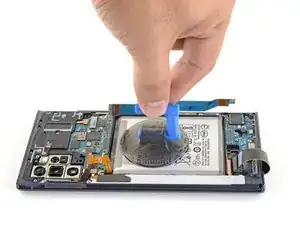

Прикрепите присоску к задней части батареи.

Ровно и сильно тяните присоску вверх, чтобы начать отделение батареи от рамки.

Если это затруднительно, капните ещё несколько капель изопропилового спирта под батарею, дайте постоять две минуты и попробуйте снова.

Вставьте острый край монтажной лопатки в зазор, образовавшийся между батареей и рамкой.

Не вставляйте лопатку глубже половины зазора — вы рискуете повредить датчик отпечатков пальцев, расположенный ниже.

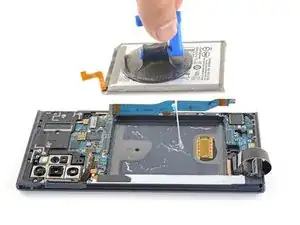

Тяните присоску вверх, чтобы вынуть батарею.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой новой батареи, чтобы спирт полностью испарился.

При сборке телефона удалите старый клей и нанесите расширяющиеся клейкие ленты, двухсторонний клей или преднарезанный клей, чтобы закрепить новую батарею.
