Замена материнской платы Samsung Galaxy Note10

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор уязвимы к повреждению от высокой температуры.

Установите присоску на нагретую кромку задней панели как можно ближе к краю.

Если стекло на задней панели сильно треснуто, наклейка прозрачной упаковочной ленты может помочь присоске зафиксироваться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, приклейте присоску к повреждённой панели суперклеем.

С сильным и равномерным усилием потяните присоску вверх, чтобы образовался зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте кромку и повторите попытку.

Вставьте конец лопатки в образовавшийся зазор.

Проведите лопаткой вдоль левого края к левому нижнему углу, чтобы разрезать клей.

Не вставляйте лопатку глубже чем наполовину внутрь телефона — это может повредить внутренние компоненты.

Оставьте лопатку в нижнем левом углу, чтобы клей не сцепился повторно.

Вставьте вторую лопатку и проведите ею по левой стороне к левому верхнему углу, чтобы разрезать клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не сцепился повторно.

Подготовьте iOpener и приложите его к верхнему краю телефона на одну минуту.

Вставьте третью лопатку в зазор на верхнем крае телефона.

Проведите лопаткой к правому верхнему углу, разрезая клей.

Оставьте лопатку в правом верхнем углу, чтобы клей не сцепился повторно.

Подготовьте iOpener и приложите его к правому краю телефона на одну минуту.

Вставьте четвёртую, последнюю лопатку в зазор на правой стороне телефона, проведите ею вниз к правому нижнему углу, разрезая клей.

Задняя панель начнёт отделяться от телефона по мере приближения к нижнему краю.

Проведите лопаткой туда-обратно по всему периметру телефона, чтобы удалить остатки клея, дополнительно нагревая те участки, где клей особенно крепко держится.

Приподнимите и снимите заднюю панель.

Воспользуйтесь крестообразной отвёрткой, чтобы вывернуть пять винтов длиной 4 мм, крепящих катушку беспроводной зарядки.

С помощью пинцета приподнимите и отведите металлический щит, закрывающий разъём батареи.

Удерживая металлический щит открытым, используйте острый конец лопатки, чтобы поддеть разъём батареи и отключить его.

Воспользуйтесь острым концом лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Наклоните металлическую экранировку вверх, чтобы можно было захватить её пальцами.

Отделите катушку беспроводной зарядки, приподнимая её и отводя от устройства.

Катушка беспроводной зарядки закреплена на телефоне слабым клеем.

Снимите катушку беспроводной зарядки.

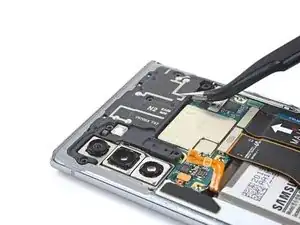

Воспользуйтесь крестообразной отвёрткой, чтобы вывернуть четыре винта длиной 4 мм, крепящих верхнюю пластиковую крышку.

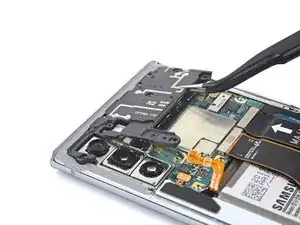

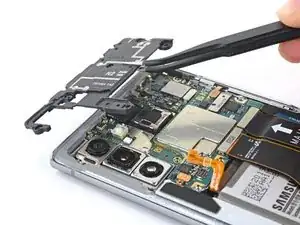

С помощью пинцета откиньте верхнюю пластиковую крышку вверх и снимите её с телефона.

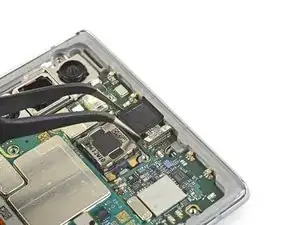

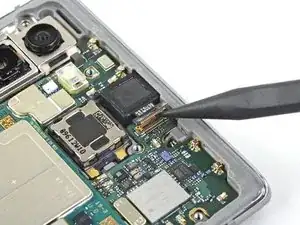

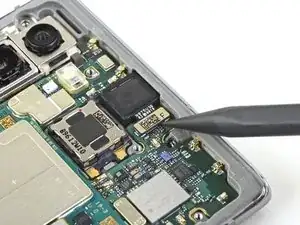

Воспользуйтесь острым концом лопатки, чтобы отсоединить разъём фронтальной камеры, поддев его вверх строго перпендикулярно материнской плате.

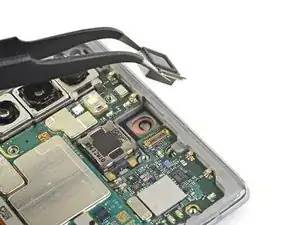

Извлеките переднюю камеру.

Используйте отвертку с крестообразным шлицем, чтобы открутить пять винтов длиной 4 мм, которые крепят динамик.

Используйте пинцет, чтобы извлечь динамик.

Используйте острый конец лопатки, чтобы отсоединить основной соединительный кабель от материнской платы.

Отсоедините дополнительный соединительный кабель от материнской платы.

Используйте острый конец лопатки, чтобы отсоединить основной соединительный кабель от дочерней платы.

Отсоедините дополнительный соединительный кабель от дочерней платы.

Извлеките оба соединительных кабеля.

Вставьте инструмент для извлечения SIM-карты, биту или разогнутую скрепку в небольшое отверстие на лотке SIM-карты, расположенном на верхнем краю телефона.

Нажмите плотно, чтобы выдвинуть лоток.

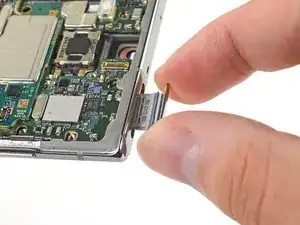

Извлеките лоток SIM-карты.

Используйте острый конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

Используйте острый конец лопатки, чтобы отсоединить разъем боковой кнопки от материнской платы.

Отсоедините разъем сенсорного слоя от материнской платы.

Используйте острый конец лопатки, чтобы отсоединить разъем катушки зарядки S-Pen от материнской платы.

Используйте острый конец лопатки, чтобы слегка приподнять материнскую плату, чтобы можно было захватить её пальцами.

Извлеките материнскую плату.
