Замена вибромотора Samsung Galaxy Note10 Plus 5G

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или разогретую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенный аккумулятор чувствительны к повреждению от тепла.

Приложите присоску к нагретой кромке задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к повреждённой крышке.

Подтяните присоску вверх с сильной и равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к кромке и попробуйте снова.

Вставьте острый край медиатора в образовавшийся зазор.

Проведите медиатором вдоль левой кромки к нижнему левому углу, чтобы разрезать клей.

Не вставляйте медиатор более чем наполовину в телефон — можно повредить внутренние компоненты.

Оставьте медиатор вставленным в нижний левый угол, чтобы клей не слипся снова.

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте медиатор на каждой стороне по мере продвижения, чтобы клей не слипался снова.

Задняя крышка начнёт отделяться от телефона по мере завершения работы со всеми сторонами.

Поднимите заднюю крышку строго вверх и снимите её.

Следуйте этому руководству для повторной установки задней крышки и замены клея.

Обязательно включите устройство и проверьте результат ремонта перед установкой нового клея и повторным запечатыванием устройства.

Если вы используете ленту Tesa для прикрепления компонентов, следуйте этому руководству.

Отверткой Phillips выньте пять винтов длиной 4 мм, крепящих катушку беспроводной зарядки.

Пинцетом поднимите и отогните металлический экран, закрывающий разъём аккумулятора.

Удерживая металлический экран поднятым в сторону, используйте острую часть лопатки, чтобы поддеть разъём аккумулятора и отсоединить его.

Используйте острую часть лопатки, чтобы отсоединить разъём катушки беспроводной зарядки от платы.

Наклоните металлический экран вверх, чтобы можно было захватить его пальцами.

Отклейте катушку беспроводной зарядки и отведите её от устройства.

Катушка беспроводной зарядки прикреплена к телефону лёгким клеем.

Снимите катушку беспроводной зарядки.

Отверткой Phillips выньте пять винтов длиной 4 мм, крепящих динамик.

Пинцетом извлеките динамик.

Острой частью лопатки отсоедините основной межсоединительный кабель от материнской платы.

Отсоедините вторичный межсоединительный кабель от материнской платы.

Острой частью лопатки отсоедините основной межсоединительный кабель от дочерней платы.

Отсоедините вторичный межсоединительный кабель от дочерней платы.

Снимите основной межсоединительный кабель.

Не пытайтесь снимать вторичный межсоединительный кабель. Кабель подсоединён к боковой 5G антенне ммWave.

Используйте лопатку или пальцы, чтобы аккуратно отогнуть вторичный межсоединительный кабель от аккумулятора.

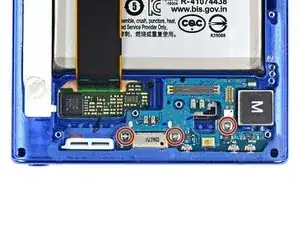

Используйте крестовую отвёртку, чтобы вывернуть три винта 4 мм, крепящие дочернюю плату узла зарядки.

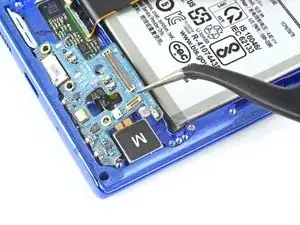

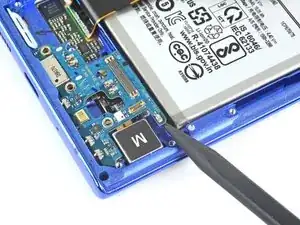

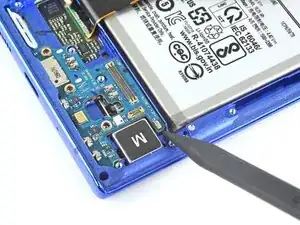

Используйте заострённый конец лопатки, чтобы отвести дочернюю плату из её гнезда.

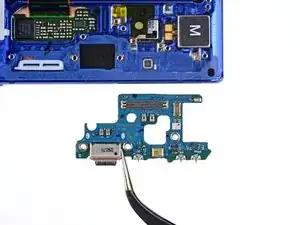

Используйте пинцет, чтобы приподнять и вынуть дочернюю плату.

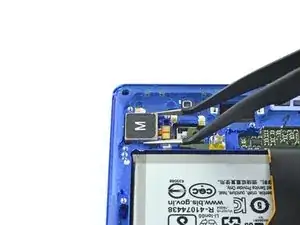

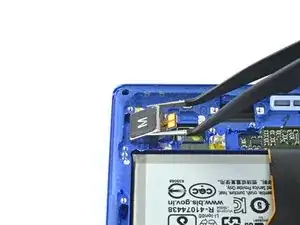

Используйте пинцет, чтобы вытащить вибромотор из его гнезда в рамке.

Вибромотор закреплён небольшим количеством клея.

При использовании пинцета рядом с аккумулятором будьте очень осторожны, чтобы не проколоть аккумулятор.

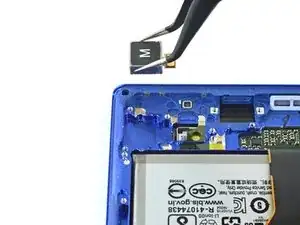

Удалите вибромотор.
