Замена модуля задней камеры Samsung Galaxy Note10 Plus 5G

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в небольшое отверстие лотка SIM-карты на верхнем торце телефона.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток SIM-карты.

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Приложите присоску к нагретой кромке задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску к разбитой крышке супер‑клеем.

Потяните присоску вверх сильным, равномерным усилием, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть затруднительно. Если возникают трудности, нагрейте кромку сильнее и повторите попытку.

Вставьте остриё лезвия для вскрытия в зазор.

Проведите лезвием вдоль левой кромки в направлении нижнего левого угла, чтобы разрезать клей.

Не вставляйте лезвие глубже, чем на половину толщины телефона, иначе вы рискуете повредить внутренние компоненты.

Оставьте лезвие вставленным в нижний левый угол, чтобы клей не закрылся снова.

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте по одному лезвию на каждой стороне по мере перехода к следующей, чтобы клей не закрылся.

Задняя крышка начнёт отделяться от телефона по мере завершения обработки всех сторон.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Следуйте этому руководству для повторной установки задней крышки и замены клея.

Обязательно включите устройство и проверьте ремонт перед установкой нового клея и повторным запечатыванием устройства.

Если вы используете ленту Tesa для повторного прикрепления компонентов, следуйте этому руководству.

Отверткой Phillips снимите пять винтов 4 мм, крепящих катушку беспроводной зарядки.

Пинцетом приподнимите и отогните металлический щиток, закрывающий разъём батареи.

Держа металлический щиток приподнятым и отведённым в сторону, используйте заострённый конец лопатки, чтобы поддеть разъём батареи и отключить его.

Используйте заострённый конец лопатки, чтобы отсоединить разъём катушки беспроводной зарядки от материнской платы.

Поднимите металлический щиток вверх, чтобы можно было зажать его пальцами.

Отклейте катушку беспроводной зарядки и снимите её с устройства.

Катушка беспроводной зарядки приклеена к телефону лёгким слоем клея.

Снимите катушку беспроводной зарядки.

Отверткой Phillips снимите пять винтов 4 мм, крепящих громкоговоритель.

Пинцетом снимите громкоговоритель.

Забороздите заострённым концом лопатки, чтобы отсоединить основной межсоединительный кабель от материнской платы.

Отсоедините вспомогательный межсоединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить основной межсоединительный кабель от дочерней платы.

Отсоедините вспомогательный межсоединительный кабель от дочерней платы.

Снимите основной соединительный кабель.

Не пытайтесь снимать вторичный соединительный кабель. Кабель подключён к боковой 5G mmWave-антенне.

Используйте лопатку или пальцы, чтобы аккуратно отогнуть вторичный соединительный кабель от аккумулятора.

Используйте отвёртку Phillips, чтобы выкрутить четыре винта 4 мм, фиксирующие верхнюю пластиковую крышку.

Используйте пинцет, чтобы повернуть верхнюю пластиковую крышку и снять её с телефона.

Используйте остроконечный конец лопатки, чтобы отключить разъём сенсорного слоя от материнской платы.

Отключите разъём боковых кнопок от материнской платы.

Используйте острый конец лопатки, чтобы приподнять и отключить разъём 5G mmWave-антенны от материнской платы.

Аккуратно отогните кабель от материнской платы.

Используйте остроконечный конец лопатки, чтобы отключить разъём катушки зарядки S-Pen от материнской платы.

Используйте остроконечный конец лопатки, чтобы отключить шлейф дисплея от материнской платы.

Используйте остроконечный конец лопатки, чтобы приподнять материнскую плату настолько, чтобы можно было схватить её пальцами.

Снимите материнскую плату.

Если материнская плата кажется застрявшей, убедитесь, что вы извлекли лоток для SIM-карты.

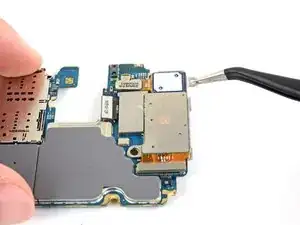

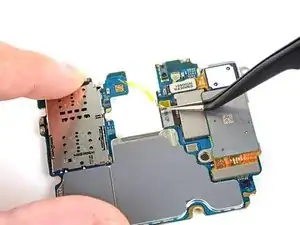

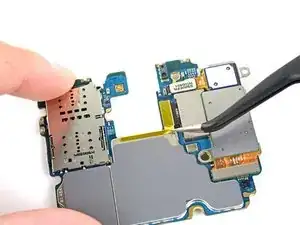

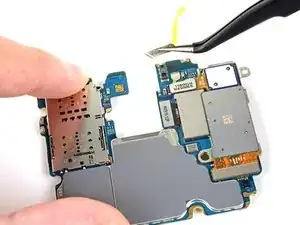

Используйте пинцет, чтобы снять маленький кусочек ленты, закрывающий разъём средней камеры.

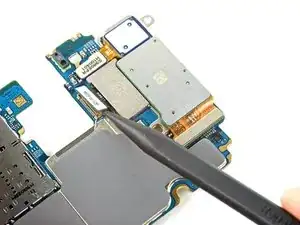

Используйте остроконечный конец лопатки, чтобы отключить разъём нижней камеры.

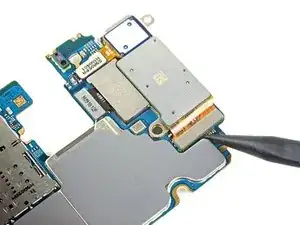

Отключите разъём средней камеры.

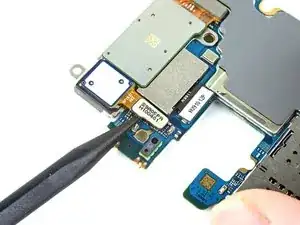

Используйте остроконечный конец лопатки, чтобы отключить разъём верхней камеры.

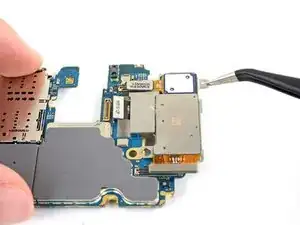

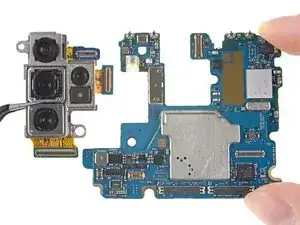

Используйте пинцет или пальцы, чтобы снять модуль тыльной камеры.
