Замена экрана Samsung Galaxy Note10

Полностью выключите телефон перед началом разборки.

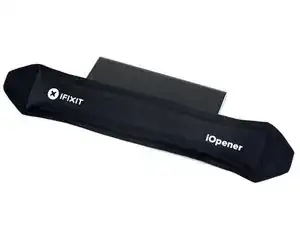

Подготовьте iOpener и приложите его к левой кромке задней панели на одну минуту.

Можно также использовать фен, паяльную лампу или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

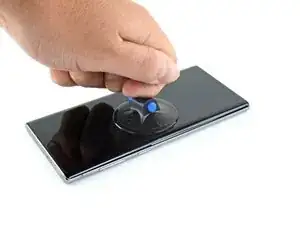

Прикрепите присоску к нагретой кромке задней панели как можно ближе к краю.

Если заднее стекло сильно треснуло, его можно покрыть слоем прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить к разбитой панели суперклеем.

Резко и ровно потяните присоску вверх, чтобы создать щель между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нагрейте кромку ещё раз и попробуйте снова.

Вставьте острый край пластикового медиатора в образовавшуюся щель.

Проведите медиатором вдоль левой кромки в направлении нижнего левого угла, чтобы разрезать клей.

Не вставляйте медиатор глубже половины ширины телефона — вы рискуете повредить внутренние компоненты.

Оставьте медиатор в нижнем левом углу, чтобы клей не застыл снова.

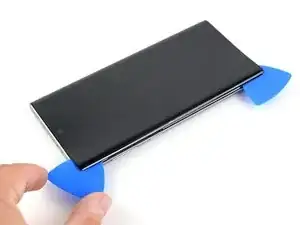

Вставьте второй медиатор и проведите им по левой стороне к верхнему левому углу, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не застыл снова.

Подготовьте iOpener и приложите его к верхней кромке телефона на одну минуту.

Вставьте третий медиатор в щель на верхней кромке телефона.

Проведите медиатором к верхнему правому углу, разрезая клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не застыл снова.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

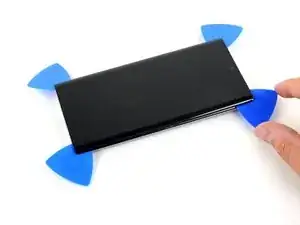

Вставьте четвёртый и последний медиатор в щель с правой стороны телефона и проведите им вниз к нижнему правому углу, чтобы разрезать клей.

Задняя панель начнёт отделяться от телефона по мере приближения к нижнему краю.

Проведите медиатором по всей периферии телефона туда и обратно, чтобы освободить оставшийся клей, при необходимости повторно нагревая участки с особенно прочным клеем.

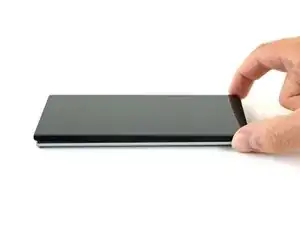

Поднимите и снимите заднюю панель.

Используйте крестовую отвертку, чтобы извлечь пять винтов 4 мм, крепящих катушку беспроводной зарядки.

Используйте пинцет, чтобы приподнять и откинуть металлический экран, закрывающий разъём батареи.

Удерживая металлический экран приподнятым и отведённым в сторону, используйте заострённый конец лопатки, чтобы поддеть разъём батареи и отключить его.

Используйте заострённый конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Поднимите металлический экран под углом, чтобы взять его пальцами.

Отлепите катушку беспроводной зарядки и отведите её от устройства.

Катушка беспроводной зарядки закреплена на телефоне лёгким слоем клея.

Снимите катушку беспроводной зарядки.

Используйте крестовую отвертку, чтобы извлечь пять винтов 4 мм, крепящих громкоговоритель.

Используйте пинцет, чтобы извлечь громкоговоритель.

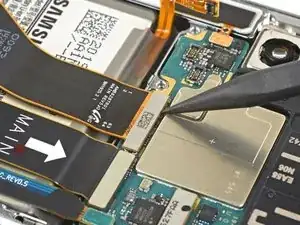

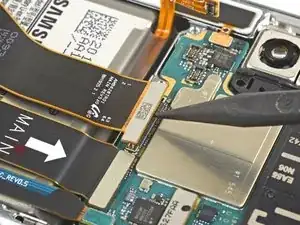

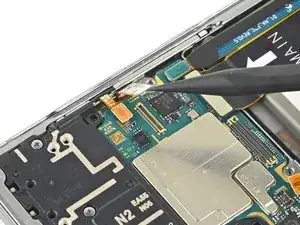

Используйте заострённый конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

Чтобы снова подключить защёлкивающиеся разъёмы, как этот, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте на середину. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

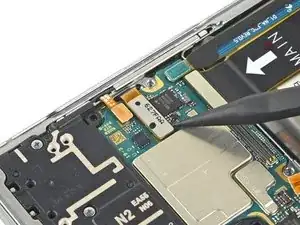

Используйте заострённый конец лопатки, чтобы отсоединить разъём кабеля сенсорного слоя S‑Pen от материнской платы.

Подготовьте iOpener и приложите его к левой кромке дисплея на одну минуту.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

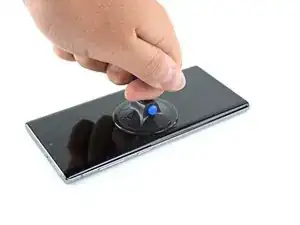

Приложите присоску к нагретой кромке дисплея как можно ближе к краю.

Если экран сильно треснут, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска схватилась. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Сильно и равномерно тяните присоску вверх, чтобы создать зазор между дисплеем и рамой.

В зависимости от возраста телефона это может быть непросто. Если возникают трудности, дополнительно нагрейте кромку и попробуйте снова.

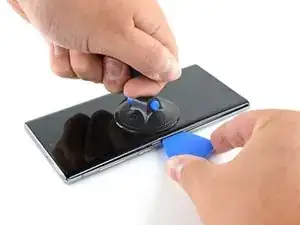

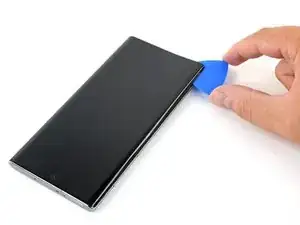

Вставьте остриё медиатора для вскрытия в образовавшийся зазор.

Проведите медиатор вдоль левой стороны к нижнему левому углу, чтобы разрезать клей.

Не вставляйте медиатор глубже, чем наполовину в телефон, иначе вы можете повредить внутренние компоненты.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипался заново.

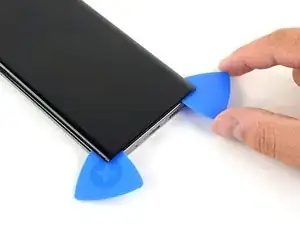

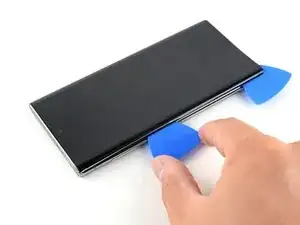

Вставьте второй медиатор и проведите им вдоль левой стороны к верхнему левому углу, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипался заново.

Подготовьте iOpener и приложите его к нижней кромке телефона на одну минуту.

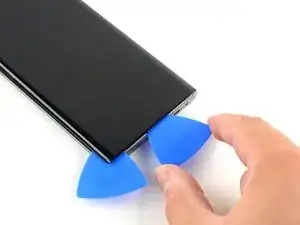

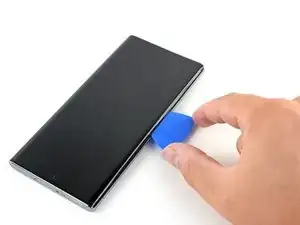

Вставьте третий медиатор в зазор на нижней кромке телефона.

Проведите медиатор к нижнему правому углу, разрезая клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не слипался заново.

Подготовьте iOpener и приложите его к верхней кромке телефона на одну минуту.

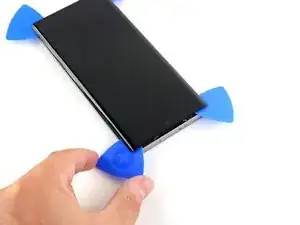

Вставьте четвёртый медиатор в зазор на верхней кромке телефона.

Проведите медиатор к верхнему правому углу, разрезая клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипался заново.

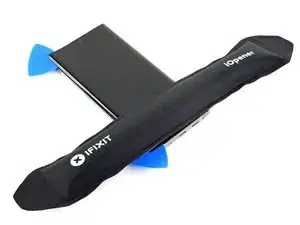

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Проведите медиатор от верхнего правого угла вниз к нижнему правому углу телефона, чтобы разрезать клей.

Дисплей начнёт отделяться от телефона по мере приближения к нижней кромке.

Проведите медиатор туда и обратно по всему периметру телефона, чтобы освободить пропущенный клей, при необходимости повторно нагревая особо упорные участки.

Не пытайтесь полностью снять экран — через рамку телефона ещё проходят кабели.

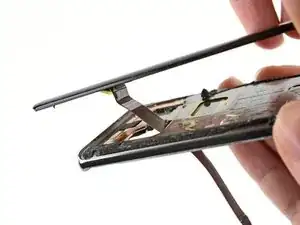

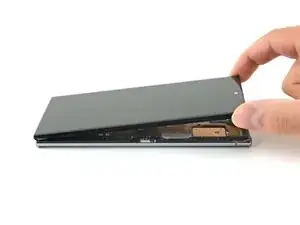

Поднимите экран от кромки с фронтальной камерой.

Не поднимайте экран выше примерно 15º относительно устройства.

Проденьте кабели дисплея и сенсорного слоя S‑Pen через вырезы в раме телефона.

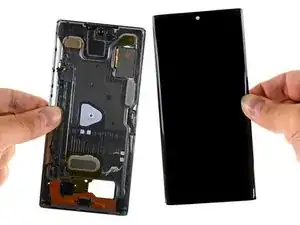

Снимите дисплей.

Удалите остатки клея перед установкой нового дисплея.

Следуйте этому руководству для инструкций по нанесению клея на запасной экран.

Обязательно протестируйте ремонт перед установкой новых клеевых прокладок.
