Замена модуля задней камеры Samsung Galaxy Note10

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

Прикрепите присоску к разогретой кромке задней панели как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить цианоакрилатом к разбитой панели.

Резко и равномерно потяните присоску вверх, чтобы образовался зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нагрейте кромку сильнее и повторите попытку.

Вставьте острый край пластикового медиатора в образовавшийся зазор.

Проведите медиатором по левой кромке вниз к нижнему левому углу, чтобы разрезать клей.

Не вставляйте медиатор глубже, чем на половину толщины телефона, иначе вы рискуете повредить внутренние компоненты.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился вновь.

Вставьте второй медиатор и проведите им вверх по левой стороне к верхнему левому углу, чтобы разрезать клей.

Оставьте медиатор во вставленным в верхнем левом углу, чтобы клей не склеился вновь.

Подготовьте iOpener и приложите его к верхней кромке телефона на одну минуту.

Вставьте третий медиатор в зазор на верхней кромке телефона.

Проведите медиатором к правому верхнему углу, разрезая клей.

Оставьте медиатор во вставленным в верхнем правом углу, чтобы клей не склеился вновь.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Вставьте четвертый и последний медиатор в зазор на правой стороне телефона и проведите им вниз к нижнему правому углу, чтобы разрезать клей.

По мере приближения к нижней кромке задняя панель начнёт отделяться от телефона.

Проведите медиатором по всему периметру телефона туда и обратно, чтобы освободить оставшийся клей, при необходимости подогревая повторно упорный клей.

Поднимите и снимите заднюю панель.

Используйте крестовую отвертку, чтобы вынуть пять винтов 4 мм, крепящих катушку беспроводной зарядки.

Используйте пинцет, чтобы приподнять и отогнуть металлический экран, закрывающий разъём батареи.

Держась за металлический экран, отведённый в сторону, используйте заострённый конец лопатки, чтобы приподнять разъём батареи и отключить его.

Используйте заострённый конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Наклоните металлический экран вверх, чтобы можно было схватить его пальцами.

Отклейте катушку беспроводной зарядки и отведите её от устройства.

Катушка беспроводной зарядки закреплена на телефоне легким клеем.

Снимите катушку беспроводной зарядки.

Используйте крестовую отвертку, чтобы вынуть пять винтов 4 мм, закрепляющих динамик.

Используйте пинцет, чтобы снять динамик.

Используйте заострённый конец лопатки, чтобы отключить основной межсоединительный кабель от материнской платы.

Отключите вторичный межсоединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить основной соединительный кабель от дочерней платы.

Отсоедините дополнительный соединительный кабель от дочерней платы.

Снимите оба соединительных кабеля.

Используйте заострённый конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить разъём боковой кнопки от материнской платы.

Отсоедините разъём сенсорного слоя от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить разъём катушки зарядки S-Pen от материнской платы.

Используйте заострённый конец лопатки, чтобы приподнять материнскую плату настолько, чтобы можно было ухватить её пальцами.

Снимите материнскую плату.

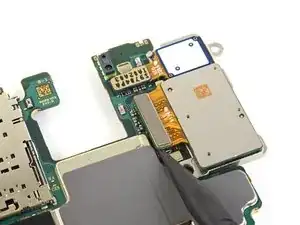

Используйте заострённый конец лопатки, чтобы отсоединить верхний разъём камеры от материнской платы.

Отсоедините нижний разъём камеры.

Снимите модуль задней камеры.
