Замена материнской платы Samsung Galaxy Note10+ 5G

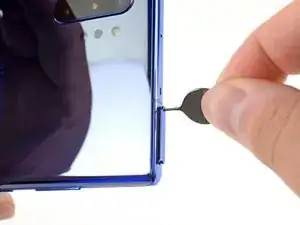

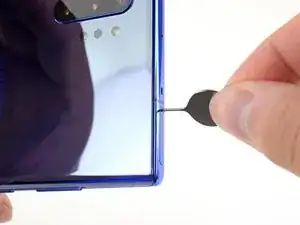

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в маленькое отверстие на лотке для SIM‑карты на верхнем крае телефона.

Нажмите плотно, чтобы извлечь лоток.

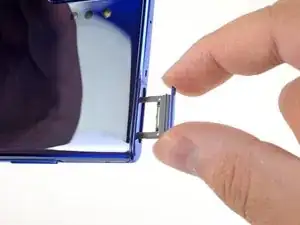

Удалите лоток для SIM‑карты.

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней крышки на одну минуту.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к нагретому краю задней крышки как можно ближе к краю.

Если задняя крышка сильно треснута, наклейте слой прозрачной упаковочной ленты, чтобы присоска схватилась. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску секундным клеем к раздробленной крышке.

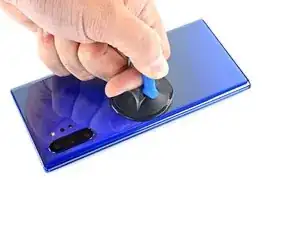

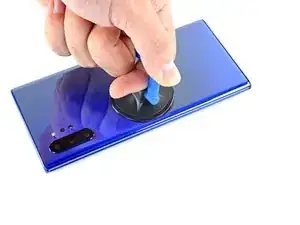

Резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, приложите больше тепла к краю и повторите попытку.

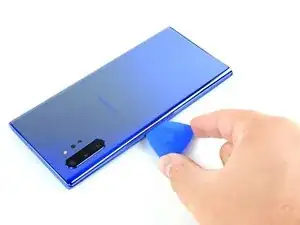

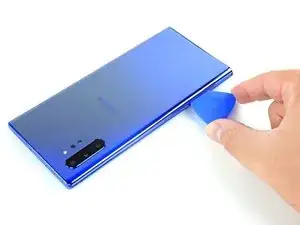

Вставьте кончик монтажной лопатки в образовавшийся зазор.

Проведите монтажной лопаткой вдоль левого края в направлении к нижнему левому углу, чтобы разрезать клей.

Не вставляйте монтажную лопатка глубже половины ширины телефона — вы рискуете повредить внутренние компоненты.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

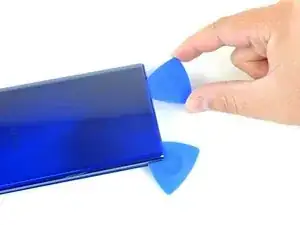

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте монтажную лопатку на каждой стороне по мере продвижения, чтобы клей не слипался.

Задняя крышка начнёт отделяться от телефона по мере завершения работы со всеми сторонами.

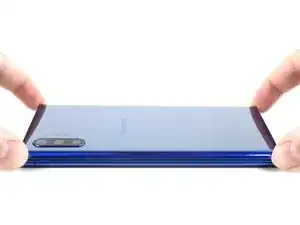

Поднимите заднюю крышку строго вверх, чтобы снять её.

Следуйте этому руководству для повторной установки задней крышки и замены клея.

Не забудьте включить устройство и протестировать ремонт перед установкой нового клея и повторным герметичным закрытием устройства.

Если вы используете ленту Tesa для приклеивания компонентов, следуйте этому руководству.

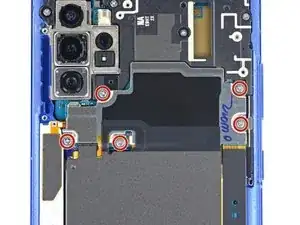

Отверткой Phillips удалите пять винтов 4 мм, крепящих катушку беспроводной зарядки.

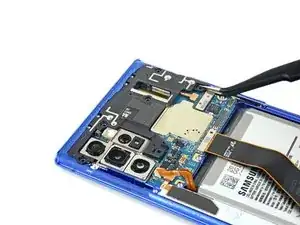

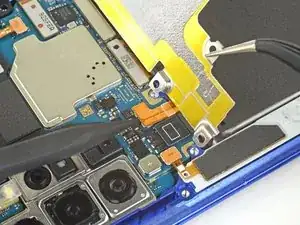

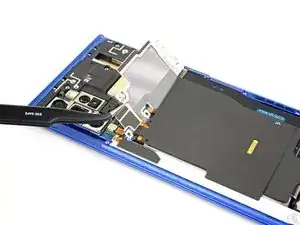

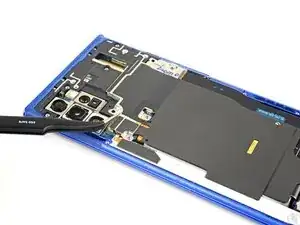

Пинцетом подденьте и отодвиньте металлический щит, закрывающий разъём батареи.

Держав щит поднятым и отведённым в сторону, используйте острый конец лопатки, чтобы поддеть разъём батареи и отключить его.

Используйте острый конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Наклоните металлический щит, чтобы можно было удержать его пальцами.

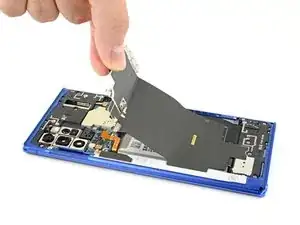

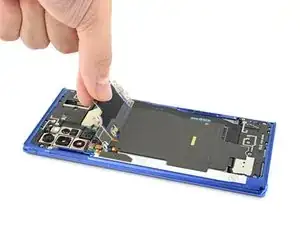

Оторвите катушку беспроводной зарядки от устройства, поднимая её вверх и отводя в сторону.

Катушка беспроводной зарядки закреплена на телефоне с помощью лёгкого клея.

Снимите катушку беспроводной зарядки.

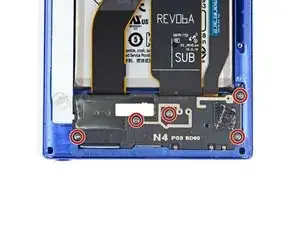

Отверткой Phillips удалите пять винтов 4 мм, крепящих громкоговоритель.

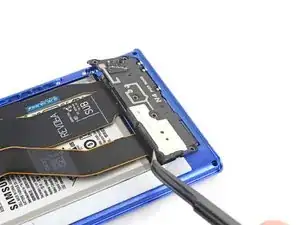

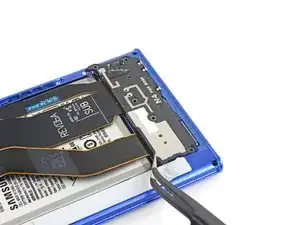

Пинцетом извлеките громкоговоритель.

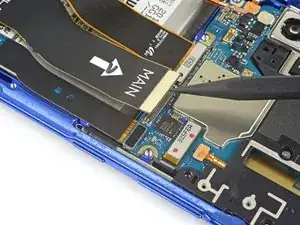

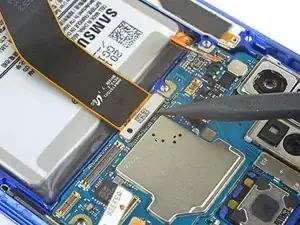

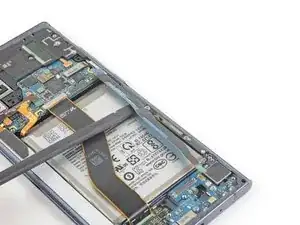

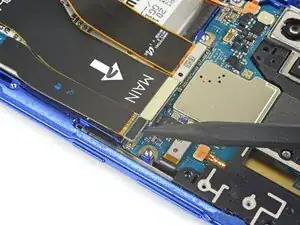

Острым концом лопатки отсоедините основной межплатный кабель от материнской платы.

Отсоедините вторичный межплатный кабель от материнской платы.

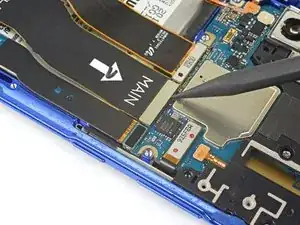

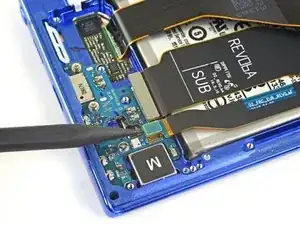

Острым концом лопатки отсоедините основной межплатный кабель от дочерней платы.

Отсоедините вторичный межплатный кабель от дочерней платы.

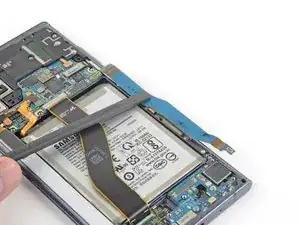

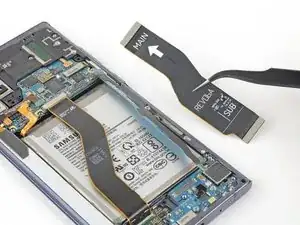

Снимите основной межплатный кабель.

Не пытайтесь отсоединять вспомогательный межсоединительный кабель. Кабель подключён к боковой 5G mmWave антенне.

Используйте лопатку или пальцы, чтобы аккуратно отогнуть вспомогательный межсоединительный кабель от аккумулятора.

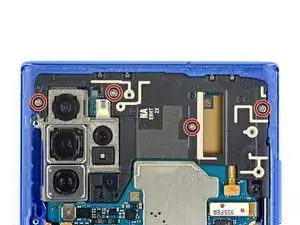

Отвинтите четыре винта длиной 4 мм крестовой отвёрткой, фиксирующие верхнюю пластиковую крышку.

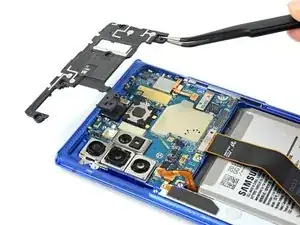

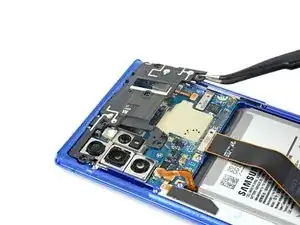

Используйте пинцет, чтобы приподнять и отвести верхнюю пластиковую крышку с телефона.

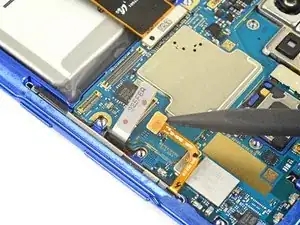

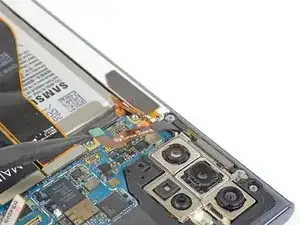

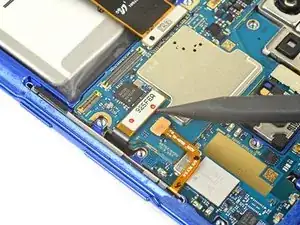

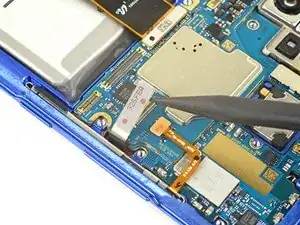

Используйте заострённый конец лопатки, чтобы отсоединить разъём сенсорного слоя от материнской платы.

Отсоедините разъём боковых кнопок от материнской платы.

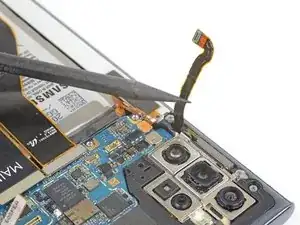

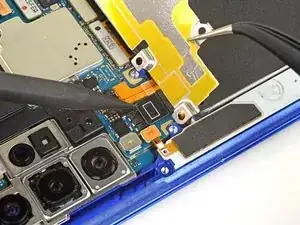

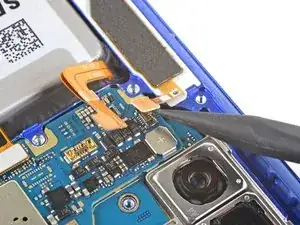

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём 5G mmWave антенны от материнской платы.

Аккуратно отогните кабель от материнской платы.

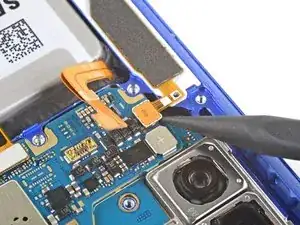

Используйте заострённый конец лопатки, чтобы отсоединить разъём катушки зарядки S‑Pen от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

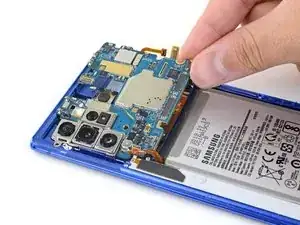

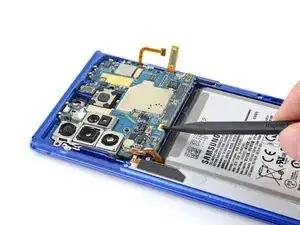

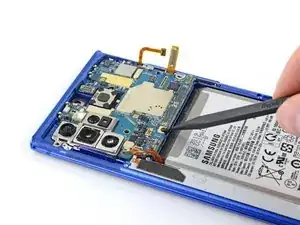

Используйте заострённый конец лопатки, чтобы приподнять материнскую плату настолько, чтобы можно было ухватить её пальцами.

Извлеките материнскую плату.

Если материнская плата кажется застрявшей, убедитесь, что вы извлекли лоток SIM-карты.
