Замена вибромотора Motorola Moto E4 Plus

Перед разборкой выключите телефон.

Вставьте край лопатки в выемку в нижнем правом углу телефона.

Поверните лопаткой, чтобы начать отщёлкивать заднюю крышку от корпуса телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.

Вынимите модуль телефона из задней крышки.

Снимите девятнадцать винтов T3 длиной 3,2 мм, фиксирующих пластиковую среднюю рамку.

Пластиковая средняя рамка всё ещё удерживается защёлками.

Вставьте плоский конец лопатки в стык средней рамки в нижнем левом углу телефона (рядом с отверстием микрофона).

Поверните лопатку, чтобы отщёлкнуть пластиковую защёлку.

Повторите процедуру для защёлки в верхнем правом углу телефона.

Поднимите нижний край пластиковой средней рамки вверх, пока защёлки вдоль верхнего края не освободятся.

Снимите пластиковую среднюю рамку.

Чтобы снова установить среднюю рамку, совместите её с телефоном и сожмите по краям, чтобы защёлки вошли в зацепление.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём аккумулятора от его гнезда на плате.

Используйте острый конец лопатки, чтобы поддеть и отсоединить антенный кабель от его гнезда на дочерней плате.

Используйте острый конец лопатки, чтобы поддеть и отсоединить соединительный кабель от его гнезда на дочерней плате.

Подденьте и отсоедините рядом стоящий кабель датчика отпечатка пальца от дочерней платы.

Снимите два винта T3 длиной 3,2 мм, фиксирующих дочернюю плату.

Вставьте острый конец лопатки под нижний правый угол дочерней платы и приподнимите её, чтобы ослабить положение платы.

Вставьте острый конец лопатки под вибромотор и подденьте вверх, чтобы ослабить его.

Возьмите дочернюю плату за кромки и выньте её из посадочного места.

Снимите дочернюю плату. Вибромотор будет прикреплён к ней.

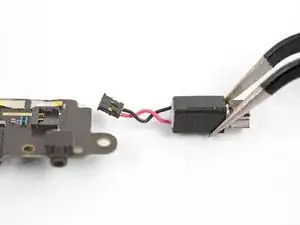

Не тяните соединитель за провода. Он защёлкивается сверху.

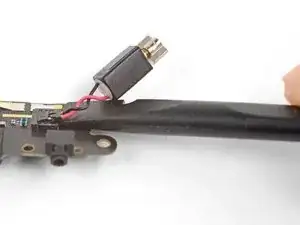

Вставьте плоский край лопатки между проводами вибромотора и дочерней платой

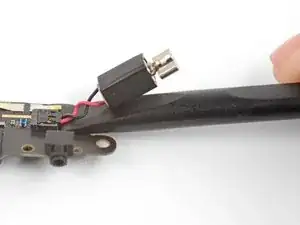

Осторожно поверните, чтобы выдавить соединитель вверх из его гнезда.
