Сборка материнской платы Motorola Moto E4 Plus
Требование перед установкой материнской платы
Шаг 1
Выверните два винта Phillips 2,9 мм.
Шаг 2

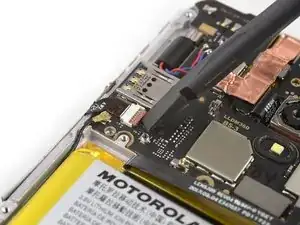

Используйте край лопатки, чтобы приподнять защёлку ZIF-разъёма, расположенного под слотом SIM слева на материнской плате.

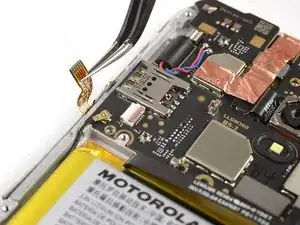

Используйте пинцет, чтобы вытащить шлейф кнопок питания и регулятора громкости из ZIF-разъёма.
Для повторного подключения ZIF-разъёмов такого типа аккуратно вставьте шлейф в ZIF-разъём до маркировочной линии на шлейфе, затем закройте фиксирующую защёлку.
Шаг 3
Используйте пинцет, чтобы приподнять и отсоединить антенный кабель.
Шаг 4

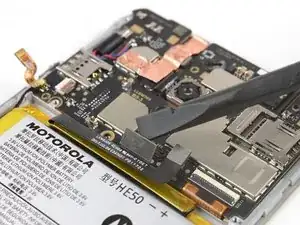

Используйте плоский конец лопатки, чтобы приподнять и отсоединить шлейф межплатного соединения.
Шаг 5

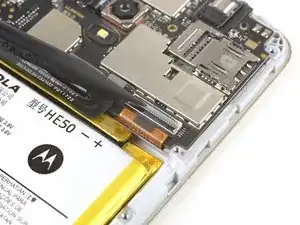

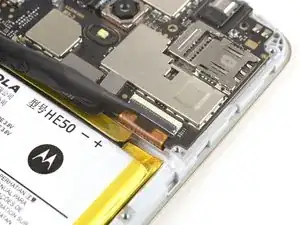

Используйте наконечник лопатки или пластиковую лопатку для вскрытия, чтобы приподнять защёлку ZIF-разъёма, расположенного в правом нижнем углу материнской платы.

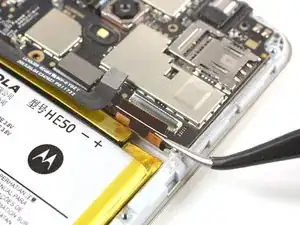

Используйте пинцет, чтобы вытащить шлейф дисплея из ZIF-разъёма.
Шаг 6

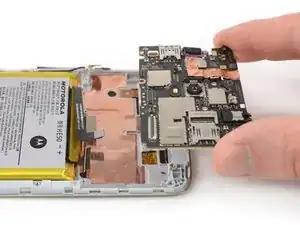

Возьмите материнскую плату за верхние углы и выньте её, аккуратно приподняв и вытащив из гнезда.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
